DIN 2527, 1.4541, Blindflansche aus Edelstahl

ab 9,82 € *

Inhalt: 1

inkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 5054416020
Herstellernummer: 5054416020

Blindflansch in Edelstahl (1.4541) Norm DIN 2527 PN6... mehr

Menü schließen

Produktinformation
DIN 2527, 1.4541, Blindflansche aus Edelstahl

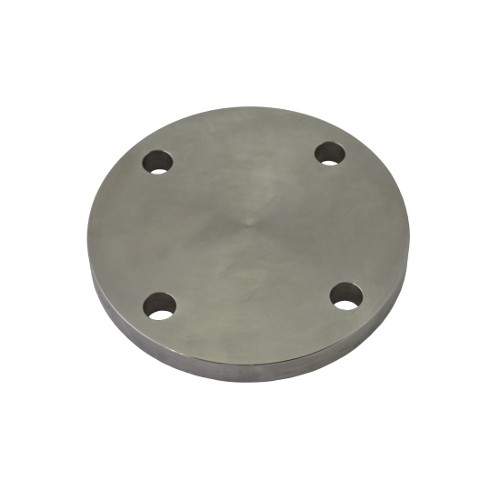

Blindflansch in Edelstahl (1.4541)
Norm DIN 2527

**PN6**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	C4 in mm
10	17,2	75	50	11	4	M10	12
15	21,3	80	55	11	4	M10	12
20	26,9	90	65	11	4	M10	14
25	33,7	100	75	11	4	M10	14
32	42,4	120	90	14	4	M12	14
40	48,3	130	100	14	4	M12	14
50	60,3	140	110	14	4	M12	14
65	76,1	160	130	14	4	M12	14
80	88,9	190	150	18	4	M16	16
100	114,3	210	170	18	4	M16	16
125	139,7	240	200	18	8	M16	18
150	168,3	265	225	18	8	M16	18
200	219,1	320	280	18	8	M16	20
250	273,0	375	335	18	12	M16	22
300	323,9	440	395	22	12	M20	22
350	355,6	490	445	22	12	M20	22
400	406,4	540	495	22	16	M20	22
500	508,0	645	600	22	20	M20	24

**PN10**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	C4 in mm
200	219,1	340	295	22	8	M20	24
250	273,0	395	350	22	12	M20	26
300	323,9	445	400	22	12	M20	26
350	355,6	505	460	22	16	M20	26
400	406,4	565	515	26	16	M24	26
500	508,0	670	620	26	20	M24	28

**PN16**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	C4 in mm
10	17,2	90	60	14	4	M12	14
15	21,3	95	65	14	4	M12	14
20	26,9	105	75	14	4	M12	16
25	33,7	115	85	14	4	M12	16
32	42,4	140	100	18	4	M16	16
40	48,3	150	110	18	4	M16	16
50	60,3	165	125	18	4	M16	18
65	76,1	185	145	18	4	M16	18
80	88,9	200	160	18	8	M16	20
100	114,3	220	180	18	8	M16	20
125	139,7	250	210	18	8	M16	22
150	168,3	285	240	22	8	M20	22
200	219,1	340	295	22	12	M20	24
250	273,0	405	355	26	12	M24	26
300	323,9	460	410	26	12	M24	28
350	355,6	520	470	26	16	M24	30
400	406,4	580	525	30	16	M27	32
500	508,0	715	650	33	20	M30	36

**PN25**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	C4 in mm
200	219,1	360	310	26	12	M24	30
250	273,0	425	370	30	12	M27	32
300	323,9	485	430	30	16	M27	34
350	355,6	555	490	33	16	M30	38
400	406,4	620	550	36	16	M33	40
500	508,0	730	660	36	20	M33	45

**PN40**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	C4 in mm
10	17,2	90	60	14	4	M12	16
15	21,3	95	65	14	4	M12	16
20	26,9	105	75	14	4	M12	18
25	33,7	115	85	14	4	M12	18
32	42,4	140	100	18	4	M16	18
40	48,3	150	110	18	4	M16	18
50	60,3	165	125	18	4	M16	20
65	76,1	185	145	18	8	M16	22
80	88,9	200	160	18	8	M16	24
100	114,3	235	190	22	8	M20	24
125	139,7	270	220	26	8	M24	26
150	168,3	300	250	26	8	M24	28
200	219,1	375	320	30	12	M27	34
250	273,0	450	385	33	12	M30	38
300	323,9	515	450	33	16	M30	42
350	355,6	580	510	36	16	M33	46
400	406,4	660	585	39	16	M36	50
500	508,0	755	670	42	20	M39	56
