ab 27,07 € *

Inhalt: 1

Artikel-Nr.: 50527050
Herstellernummer: 50527050

Gewindeflansche aus Edelstahl (1.4571) Typ 13 mit Ansatz Norm: EN 1092-1 (alte Norm Din... mehr

Produktinformation

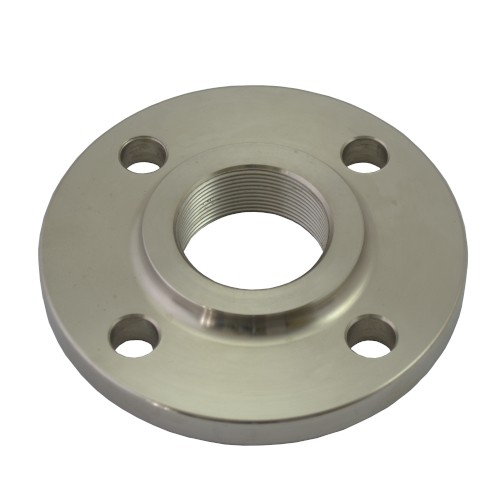

EN 1092-1, 1.4571, Gewindeflansche aus Edelstahl (Typ 13)

Gewindeflansche aus Edelstahl (1.4571)
Typ 13 mit Ansatz
Norm: EN 1092-1 (alte Norm Din 2565/2566)
Zylindrisches Innengewinde (Kennzeichnung Rp nach ISO 7-1)
zum Einschrauben von Gewinderohr und Fittings mit kegligen Aussengewinde

**PN6**
Gewinde		Flansch						Schrauben
DN	Zoll Rp	D in mm	K in mm	d1 in mm	f1 in mm	C2 in mm	H1 in mm	Anzahl	Größe	L in mm
10	3/8 "	75	50	35	2	12	20	4	M10	11
15	1/2"	80	55	40	2	12	20	4	M10	11
20	3/4"	90	65	50	2	14	24	4	M10	11
25	1"	100	75	60	2	14	24	4	M10	11
32	1 1/4"	120	90	70	2	14	26	4	M12	14
40	1 1/2"	130	100	80	3	14	26	4	M12	14
50	2"	140	110	90	3	14	28	4	M12	14
65	2 1/2"	160	130	110	3	14	32	4	M12	14
80	3 "	190	150	128	3	16	34	4	M16	18
100	4"	210	170	148	3	16	40	4	M16	18

**PN10/16**
Gewinde		Flansch						Schrauben
DN	Zoll Rp	D in mm	K in mm	d1 in mm	f1 in mm	C2 in mm	H1 in mm	Anzahl in mm	Größe	L in mm
10	3/8 "	90	60	40	2	16	22	4	M 12	14
15	1/2"	95	65	45	2	16	22	4	M 12	14
20	3/4"	105	75	58	2	18	26	4	M 12	14
25	1"	115	85	68	2	18	28	4	M 12	14
32	1 1/4"	140	100	78	2	18	30	4	M 16	18
40	1 1/2"	150	110	88	3	18	32	4	M 16	18
50	2"	165	125	102	3	18	28	4	M 16	18
65	2 1/2"	185	145	122	3	18	32	8*	M 16	18
80	3 "	200	160	138	3	20	34	8	M 16	18
100	4"	220	180	158	3	20	40	8	M 16	18

**PN25/40**
Gewinde		Flansch						Schrauben
DN	Zoll Rp	D in mm	K in mm	d1 in mm	f1 in mm	C2 in mm	H1 in mm	Anzahl	Größe	L in mm
10	3/8 "	90	60	40	2	16	22	4	M 12	14
15	1/2"	95	65	45	2	16	22	4	M 12	14
20	3/4"	105	75	58	2	18	26	4	M 12	14
25	1"	115	85	68	2	18	28	4	M 12	14
32	1 1/4"	140	100	78	2	18	30	4	M 16	18
40	1 1/2"	150	110	88	3	18	32	4	M 16	18
50	2"	165	125	102	3	20	34	4	M 16	18
65	2 1/2"	185	145	122	3	22	38	8	M 16	18
80	3 "	200	160	138	3	24	40	8	M 16	18
100	4"	235	190	162	3	24	44	8	M 20	22
