EN 1092-1, 1.4571, Glatte Flansche (red. Blattstärke) aus Edelstahl (Typ 01A)
- Artikel-Nr.: 505397033
- Herstellernummer: 505397033
Glatter Flansch in Edelstahl (1.4571) zum Schweißen mit reduzierter Blattstärke.... mehr
Produktinformation EN 1092-1, 1.4571, Glatte Flansche (red. Blattstärke) aus Edelstahl (Typ 01A)

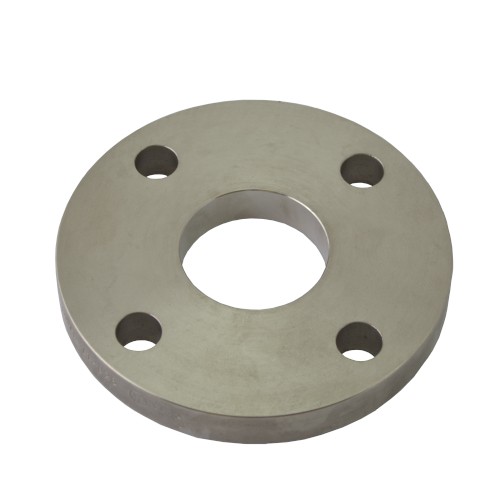

Glatter Flansch in Edelstahl (1.4571) zum Schweißen mit reduzierter Blattstärke.
Norm: ähnl. EN 1092-1 (alte Norm Din 2573/2576)
_____
Angaben gemäß Produktsicherheitsverordnung (GPSR):
Hersteller:
Otto Zickwolff GmbH
Untertürkheimer Str.11
66117 Saarbrücken
Deutschland
info@zickwolff.de
Norm: ähnl. EN 1092-1 (alte Norm Din 2573/2576)
| DN | Rohr | gebohrt nach | D | k | L | Anzahl Löcher | Schrauben | A | C2 |
| 20 | 26,9 | PN10-40 | 105 | 75 | 14 | 4 | M12 | 27,5 | 10 |
| 25 | 33,7 | PN10-40 | 115 | 85 | 14 | 4 | M12 | 34,5 | 10 |
| 32 | 42,4 | PN10-40 | 140 | 100 | 18 | 4 | M16 | 43,5 | 10 |
| 40 | 48,3 | PN10-40 | 150 | 110 | 18 | 4 | M16 | 49,5 | 10 |
| 50 | 60,3 | PN10-16 | 165 | 125 | 18 | 4 | M16 | 61,5 | 10 |
| 65 | 76,1 | PN10-16 | 185 | 145 | 18 | 8 | M16 | 77,5 | 10 |
| 80 | 88,9 | PN10-16 | 200 | 160 | 18 | 8 | M16 | 90,5 | 10 |
| 100 | 114,3 | PN10-16 | 220 | 180 | 18 | 8 | M16 | 116 | 10 |
| 125 | 139,7 | PN10-16 | 250 | 210 | 18 | 8 | M16 | 141,5 | 12 |
| 150 | 168,3 | PN10-16 | 285 | 240 | 22 | 8 | M20 | 170,5 | 12 |
| 200 | 219,1 | PN10 | 340 | 295 | 22 | 8 | M20 | 221,5 | 12 |
| 250 | 273,0 | PN10 | 395 | 350 | 22 | 12 | M20 | 276,5 | 15 |
| 300 | 323,9 | PN10 | 445 | 400 | 22 | 12 | M20 | 327,5 | 15 |
| 300 | 323,9 | PN16 | 460 | 410 | 26 | 12 | M24 | 327,5 | 16 |
