ab 2,74 € *

Inhalt: 1

Artikel-Nr.: 404111065
Herstellernummer: 404111065

Blindflansch in schwarzem Stahl (C22.8/P250GH) Typ 05 Norm EN1092-1 (ersetzt alte Norm DIN... mehr

Produktinformation
EN 1092-1, P250GH, Blindflansche Typ 05A

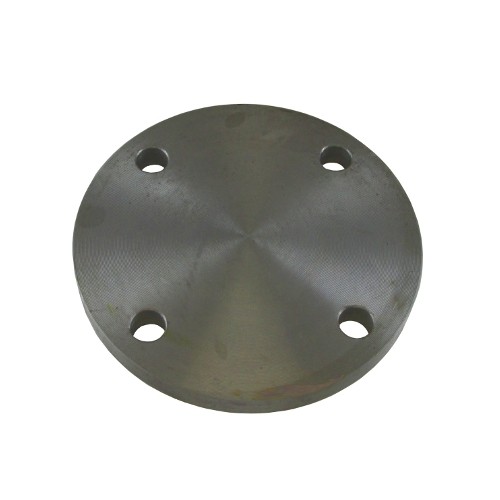

Blindflansch in schwarzem Stahl (C22.8/P250GH)
Typ 05
Norm EN1092-1 (ersetzt alte Norm DIN 2527)

**PN6**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	C4 in mm	Gewicht in KG
10	17,2	75	50	11	4	M10	12	0,38
15	21,3	80	55	11	4	M10	12	0,44
20	26,9	90	65	11	4	M10	14	0,66
25	33,7	100	75	11	4	M10	14	0,82
32	42,4	120	90	14	4	M12	14	1,18
40	48,3	130	100	14	4	M12	14	1,39
50	60,3	140	110	14	4	M12	14	1,62
65	76,1	160	130	14	4	M12	14	2,14
80	88,9	190	150	18	4	M16	16	3,43
100	114,3	210	170	18	4	M16	16	4,22
125	139,7	240	200	18	8	M16	18	6,10
150	168,3	265	225	18	8	M16	18	7,51
200	219,1	320	280	18	8	M16	20	12,30
250	273,0	375	335	18	12	M16	22	18,50
300	323,9	440	395	22	12	M20	22	25,50
350	355,6	490	445	22	12	M20	22	31,80
400	406,4	540	495	22	16	M20	22	38,50
450	457,0	595	550	22	16	M20	24	51,20
500	508,0	645	600	22	20	M20	24	60,10

**PN10**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	C4 in mm	Gewicht in KG
200	219,1	340	295	22	8	M20	24	16,50
250	273,0	395	350	22	12	M20	26	24,10
300	323,9	445	400	22	12	M20	26	30,80
350	355,6	505	460	22	16	M20	26	39,60
400	406,4	565	515	26	16	M24	26	49,40
450	457,0	615	565	26	20	M24	28	63,00
500	508,0	670	620	26	20	M24	28	75,20

**PN16**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	C4 in mm	Gewicht in KG
50	60,3	165	125	18	4	M16	18	2,88
65	76,1	185	145	18	8	M16	18	3,51
80	88,9	200	160	18	8	M16	20	4,61
100	114,3	220	180	18	8	M16	20	5,65
125	139,7	250	210	18	8	M16	22	8,13
150	168,3	285	240	22	8	M20	22	10,50
200	219,1	340	295	22	12	M20	24	16,20
250	273,0	405	355	26	12	M24	26	25,00
300	323,9	460	410	26	12	M24	28	35,10
350	355,6	520	470	26	16	M24	30	48,00
400	406,4	580	525	30	16	M27	32	63,50
450	457,0	640	585	30	20	M27	40	96,60
500	508,0	715	650	33	20	M30	44	133,00

**PN25**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	C4 in mm	Gewicht in KG
200	219,1	360	310	26	12	M24	30	22,50
250	273,0	425	370	30	12	M27	32	33,50
300	323,9	485	430	30	16	M27	34	46,30
350	355,6	555	490	33	16	M30	38	68,10
400	406,4	620	550	36	16	M33	40	89,70
450	457,0	670	600	36	20	M33	50	130,00
500	508,0	730	660	36	20	M33	51	159,00

**PN40**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	C4 in mm	Gewicht in KG
10	17,2	90	60	14	4	M12	16	0,72
15	21,3	95	65	14	4	M12	16	0,81
20	26,9	105	75	14	4	M12	18	1,14
25	33,7	115	85	14	4	M12	18	1,38
32	42,4	140	100	18	4	M16	18	2,03
40	48,3	150	110	18	4	M16	18	2,35
50	60,3	165	125	18	4	M16	20	3,20
65	76,1	185	145	18	8	M16	22	4,29
80	88,9	200	160	18	8	M16	24	5,54
100	114,3	235	190	22	8	M20	24	7,60
125	139,7	270	220	26	8	M24	26	10,80
150	168,3	300	250	26	8	M24	28	14,60
200	219,1	375	320	30	12	M27	36	28,80
250	273,0	450	385	33	12	M30	38	44,40
300	323,9	515	450	33	16	M30	42	64,20
350	355,6	580	510	36	16	M33	46	89,50
400	406,4	660	585	39	16	M36	50	127,00
500	508,0	755	670	42	20	M39	57	188,00
