EN 1092-1, S235/P250GH V-Flansche Typ 11B1
Produktinformation EN 1092-1, S235/P250GH V-Flansche Typ 11B1

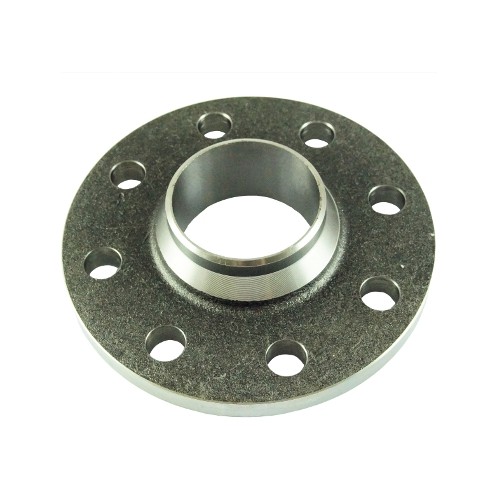

Vorschweißflansch in schwarzem Stahl (P250GH)
Typ 11
Norm EN1092-1 (ersetzt alte Norm DIN 2631-2635)
PN6 Schrauben DN D K L Anzahl Größe C2 Gewicht in KG 10 75 50 11 4 M10 12 0,35 15 80 55 11 4 M10 12 0,41 20 90 65 11 4 M10 14 0,62 25 100 75 11 4 M10 14 0,76 32 120 90 14 4 M12 14 1,11 40 130 100 14 4 M12 14 1,26 50 140 110 14 4 M12 14 1,43 65 160 130 14 4 M12 14 1,77 80 190 150 18 4 M16 16 2,88 100 210 170 18 4 M16 16 3,41 125 240 200 18 8 M16 18 4,65 150 265 225 18 8 M16 18 5,50 200 320 280 18 8 M16 20 8,60 250 375 335 18 12 M16 22 11,70 300 440 395 22 12 M20 22 15,30 350 490 445 22 12 M20 22 20,30 400 540 495 22 16 M20 22 23,10 450 595 550 22 16 M20 22 27,0 500 645 600 22 20 M20 24 30,8 600 755 705 26 20 M24 30 44,0 700 860 810 26 24 M24 30 53,7 800 975 920 30 24 M27 30 64,4 900 1075 1020 30 24 M27 34 79,2 1000 1175 1120 30 28 M27 38 98,6 Schrauben DN D K L Anzahl Größe C2 Gewicht in kg 200 340 295 22 8 M20 24 11,6 250 395 350 22 12 M20 26 15,8 300 445 400 22 12 M20 26 18,3 350 505 460 22 16 M20 26 25,3 400 565 515 26 16 M24 26 30,6 450 615 565 26 20 M24 28 35,1 500 670 620 26 20 M24 28 40,5 600 780 725 30 20 M27 30 52,9 700 895 840 30 24 M27 35 75,8 800 1015 950 33 24 M30 38 102,0 900 1115 1050 33 28 M30 38 121,0 1000 1230 1160 36 28 M33 44 161,0 Schrauben DN D K L Anzahl Größe C2 Gewicht in kg 50 165 125 18 4 M16 18 2,53 65 185 145 18 8 M16 18 3,03 80 200 160 18 8 M16 20 3,92 100 220 180 18 8 M16 20 4,62 125 250 210 18 8 M16 22 6,30 150 285 240 22 8 M20 22 7,81 200 340 295 22 12 M20 24 11,5 250 405 355 26 12 M24 26 16,7 300 460 410 26 12 M24 28 22,1 350 520 470 26 16 M24 30 32,8 400 580 525 30 16 M27 32 41,1 450 640 585 30 20 M27 34 48,5 500 715 650 33 20 M30 36 63,4 600 840 770 36 20 M33 40 96,0 700 910 840 36 24 M33 40 96,5 800 1025 950 39 24 M36 41 122,0 900 1125 1050 39 28 M36 48 155,0 1000 1255 1170 42 28 M39 59 233,0 Schrauben DN D K L Anzahl Größe C2 Gewicht in kg 200 360 310 26 12 M24 30 17,1 250 425 370 30 12 M27 32 24,3 300 485 430 30 16 M27 34 31,8 350 555 490 33 16 M30 38 48,8 400 620 550 36 16 M33 40 63,3 450 670 600 36 20 M33 46 76,0 500 730 660 36 20 M33 48 97,0 600 845 770 39 20 M36 48 121,0 Schrauben DN D K L Anzahl Größe C2 Gewicht in kg 10 90 60 14 4 M12 16 0,68 15 95 65 14 4 M12 16 0,77 20 105 75 14 4 M12 18 1,09 25 115 85 14 4 M12 18 1,30 32 140 100 18 4 M16 18 1,91 40 150 110 18 4 M16 18 2,15 50 165 125 18 4 M16 20 2,85 65 185 145 18 8 M16 22 3,68 80 200 160 18 8 M16 24 4,78 100 235 190 22 8 M20 24 6,46 125 270 220 26 8 M24 26 8,86 150 300 250 26 8 M24 28 11,7 200 375 320 30 12 M27 34 21,0 250 450 385 33 12 M30 38 34,2 300 515 450 33 16 M30 42 47,6 350 580 510 36 16 M33 46 69,3 400 660 585 39 16 M36 50 98,0 450 685 610 39 20 M36 57 105,0 500 755 670 42 20 M39 57 130,0 600 890 795 48 20 M45 72 209,0
