Produktinformation
EN 10253-2 Kesselrohrbogen Bauart 3/3D 45° P235GH TC1

Artikel-Nr.: 20548088
Herstellernummer: 20549033

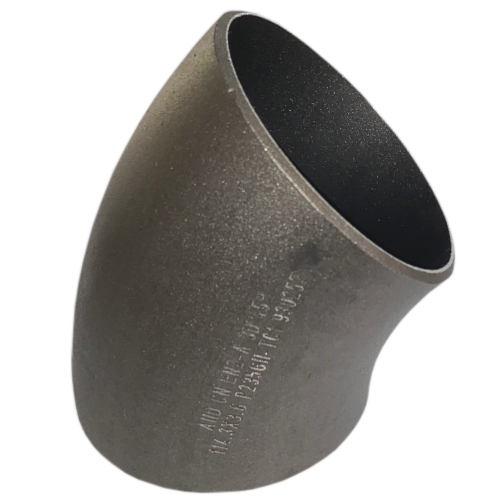

45° Kesselrohrbogen Bauart 3 (3D)
Norm: EN 10253-2
Material: P235GH TC1

DN	D in mm	T in mm	R in mm	W in mm	Gewicht in KG
15	21,3	2,0	28	39	0,02
20	26,9	2,3	29	43	0,03
25	33,7	2,6	38	56	0,06
32	42,4	2,6	48	69	0,10
40	48,3	2,6	57	82	0,13
50	60,3	2,9	76	106	0,25
65	76,1	2,9	95	133	0,78
80	88,9	3,2	114	159	0,6
100	114,3	3,6	152	210	1,18
125	139,7	4,0	190	260	2,10
150	168,3	4,5	229	313	3,27
200	219,1	6,3	305	414	7,8
250	273,0	6,3	381	518	12,4
300	323,9	7,1	457	619	19,9
350	355,6	8,0	533	711	28,7
400	406,4	8,8	610	813	41,35
