Produktinformation
DIN 2605-1 Naht. Rohrbogen Bauart 3/3D 90° S235

Artikel-Nr.: 2051044
Herstellernummer: 2051017

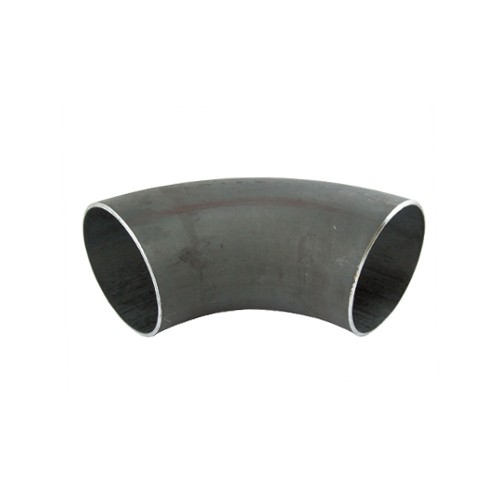

Nahtloser 90° Rohrbogen Bauart 3 (3D)
Norm: DIN 2605-1
Material: S235

DN	D in mm	T in mm	R in mm	W in mm	Gewicht in KG
15	21,3	2,0	28	38	0,04
20	26,9	2,3	29	43	0,06
	30,0	2,6	33,5	48	0,09
	31,8	2,6	35	51	0,11
25	33,7	2,6	38	56	0,12
	38,0	2,6	45	64	0,16
32	42,4	2,6	48	69	0,19
	44,5	2,6	51	73	0,22
40	48,3	2,6	57	82	0,26
	51,0	2,6	63,5	88	0,31
	57,0	2,9	72	100	0,44
50	60,3	2,9	76	106	0,49
	63,5	2,9	82,5	114	0,57
	70,0	2,9	92	127	0,7
65	76,1	2,9	95	133	0,78
	82,5	3,2	107,5	149	1,07
80	88,9	3,2	114	159	1,21
	101,6	3,6	133,5	184	1,83
	108,0	3,6	142,5	192	2,08
100	114,3	3,6	152	210	2,35
	133,0	4,0	181	247	3,64
125	139,7	4,0	190	260	4,00
	159,0	4,5	216	294	5,8
150	168,3	4,5	229	313	6,54
	193,7	5,6	270	367	10,6
200	219,1	6,3	305	414	15,8
	244,5	6,3	340	462	19,8
	267,0	6,3	378	511	24,1
250	273,0	6,3	381	518	24,8
300	323,9	7,1	457	619	39,8
350	355,6	8,0	533	711	57,4
	368,0	8,0	533	717	59,2
400	406,4	8,8	610	813	82,6
	457,0	10,0	686	914	119,0
500	508,0	10,0	762	1016	147
600	610,0	10,0	914	1219	215
