ab 5,58 € *

Inhalt: 1

Artikel-Nr.: 2024026021
Herstellernummer: 2024026021

Exzentrisches nahtloses Reduzierstück in schwarz (P235GH) zum Schweißen. Norm: EN 10253-2A... mehr

Produktinformation
EN 10253-2, exz. Red. Nahtlos, P235GH TC1

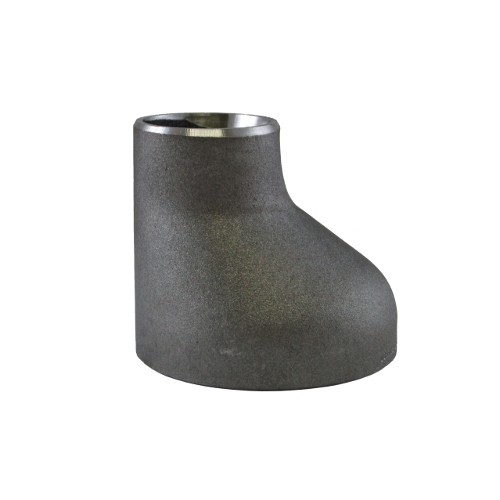

Exzentrisches nahtloses Reduzierstück in schwarz (P235GH) zum Schweißen.
Norm: EN 10253-2A (ersetzt alte Norm DIN 2616)

DN	D in mm	T in mm	DN1	D1 in mm	T1 in mm	L in mm	Gewicht ca. in KG
20	26,9	2,3	15	21,3	2,0	38	0,05
25	33,7	2,6	20	26,9	2,3	51	0,09
25	33,7	2,6	15	21,3	2,0	51	0,09
25	33,7	2,6	10	17,2	1,8	50	0,10
32	38,0	2,6	20	26,9	2,3	50	0,11
32	42,4	2,6	25	33,7	2,6	51	0,11
32	42,4	2,6	20	26,9	2,3	51	0,11
32	42,4	2,6	15	21,3	2,0	51	0,11
40	44,5	2,6	25	33,7	2,6	64	0,16
40	48,3	2,6	32	42,4	2,6	64	0,17
40	48,3	2,6	25	38,0	2,6	64	0,18
40	48,3	2,6	25	33,7	2,6	64	0,17
40	48,3	2,6	20	26,9	2,3	64	0,17
40	48,3	2,6	15	21,3	2,0	64	0,18
50	57,0	2,9	40	48,3	2,6	76	0,27
50	57,0	2,9	32	42,4	2,6	76	0,27
50	57,0	2,9	25	38,0	2,6	76	0,27
50	57,0	2,9	25	33,7	2,6	76	0,27
50	57,0	2,9	20	26,9	2,3	76	0,27
50	57,0	2,9	15	21,3	2,0	76	0,27
50	60,3	2,9	40	48,3	2,6	76	0,28
50	60,3	2,9	40	44,5	2,6	76	0,30
50	60,3	2,9	32	42,4	2,6	76	0,28
50	60,3	2,9	25	33,7	2,6	76	0,28
50	60,3	2,9	20	26,9	2,3	76	0,28
65	76,1	2,9	50	60,3	2,9	89	0,42
65	76,1	2,9	50	57,0	2,9	90	0,47
65	76,1	2,9	40	48,3	2,6	89	0,42
65	76,1	2,9	32	42,4	2,6	89	0,42
65	76,1	2,9	25	38,0	2,6	90	0,47
65	76,1	2,9	25	33,7	2,6	89	0,42
80	88,9	3,2	65	76,1	2,9	89	0,55
80	88,9	3,2	65	70,0	2,9	90	0,56
80	88,9	3,2	50	60,3	2,9	89	0,55
80	88,9	3,2	50	57,0	2,9	90	0,56
80	88,9	3,2	40	48,3	2,6	89	0,55
80	88,9	3,2	32	42,4	2,6	89	0,55
80	88,9	3,2	25	38,0	2,6	90	0,56
80	88,9	3,2	25	33,7	2,6	90	0,56
100	101,6	3,6	80	88,9	3,2	100	0,88
100	101,6	3,6	65	76,1	2,9	100	0,88
100	101,6	3,6	65	60,3	2,9	100	0,88
100	108,0	3,6	80	88,9	3,2	100	0,90
100	108,0	3,6	65	76,1	2,9	100	0,90
100	108,0	3,6	50	60,3	2,9	100	0,90
100	108,0	3,6	50	57,0	2,9	100	0,90
100	108,0	3,6	40	48,3	2,6	100	0,90
100	108,0	3,6	32	44,5	2,6	100	0,90
100	108,0	3,6	32	42,4	2,6	100	0,90

DN	D in mm	T in mm	DN1	D1 in mm	T1 in mm	L in mm	Gewicht ca. KG
100	114,3	3,6	100	101,6	3,6	100	0,90
100	114,3	3,6	80	88,9	3,2	102	0,90
100	114,3	3,6	65	76,1	2,9	102	0,90
100	114,3	3,6	50	60,3	2,9	102	0,90
100	114,3	3,6	40	48,3	2,6	102	0,90
100	114,3	3,6	32	42,4	2,6	100	0,90
125	133,0	4,0	100	114,3	3,6	127	1,50
125	133,0	4,0	100	108,0	3,6	127	1,50
125	133,0	4,0	80	88,9	3,2	127	1,50
125	133,0	4,0	65	76,1	2,9	127	1,50
125	133,0	4,0	65	70,0	2,9	127	1,50
125	133,0	4,0	50	60,3	2,9	127	1,50
125	133,0	4,0	50	57,0	2,9	127	1,50
125	139,7	4,0	100	114,3	3,6	127	1,70
125	139,7	4,0	100	108,0	3,6	127	1,70
125	139,7	4,0	80	88,9	3,2	127	1,70
125	139,7	4,0	65	76,1	2,9	127	1,70
125	139,7	4,0	50	60,3	2,9	127	1,70
150	159,0	4,5	125	139,7	4,5	140	2,30
150	159,0	4,5	125	133,0	4,0	140	2,30
150	159,0	4,5	100	114,3	3,6	140	2,30
150	159,0	4,5	100	108,0	3,6	140	2,20
150	159,0	4,5	80	88,9	3,2	140	2,30
150	159,0	4,5	65	76,1	2,9	140	2,30
150	159,0	4,5	50	60,3	2,9	140	2,30
150	168,3	4,5	125	139,7	4,0	140	2,55
150	168,3	4,5	125	133,0	4,0	140	2,50
150	168,3	4,5	100	114,3	3,6	140	2,55
150	168,3	4,5	100	108,0	3,6	140	2,50
150	168,3	4,5	80	88,9	3,2	140	2,55
150	168,3	4,5	65	76,1	2,9	140	2,55
150	168,3	4,5	50	60,3	2,9	140	2,50
175	193,7	5,6	150	168,3	4,5	152	3,90
200	219,1	6,3	175	193,7	5,6	152	5,00
200	219,1	6,3	150	168,3	4,5	152	5,00
200	219,1	6,3	150	159,0	4,5	152	5,00
200	219,1	6,3	125	139,7	4,0	152	5,03
200	219,1	6,3	125	133,0	4,0	152	5,00
200	219,1	6,3	100	114,3	3,6	152	5,03
200	219,1	6,3	100	108,0	3,6	152	5,00
200	219,1	6,3	80	88,9	3,2	152	5,03
250	267,0	6,3	200	219,1	6,3	178	7,50
250	267,0	6,3	175	193,7	5,6	178	7,50
250	267,0	6,3	150	168,3	4,5	178	7,50
250	267,0	6,3	150	159,0	4,5	178	7,50
250	267,0	6,3	125	139,7	4,0	178	7,50
250	267,0	6,3	125	133,0	4,0	178	7,50
250	267,0	6,3	100	108,0	3,6	178	7,50

DN	D in mm	T in mm	DN1	D1 in mm	T1 in mm	L in mm	Gewicht ca. in KG
250	273,0	6,3	200	219,1	6,3	178	7,36
250	273,0	6,3	150	168,3	4,5	178	7,36
250	273,0	6,3	150	159,0	4,5	178	7,50
250	273,0	6,3	125	139,7	4,0	178	7,36
250	273,0	6,3	125	133,0	4,0	178	7,50
250	273,0	6,3	100	114,3	3,6	178	7,36
250	273,0	6,3	100	108,0	3,6	178	7,50
300	323,9	7,1	250	273,0	6,3	203	11,10
300	323,9	7,1	250	267,0	6,3	203	11,00
300	323,9	7,1	200	219,1	6,3	203	11,10
300	323,9	7,1	150	168,3	4,5	203	11,10
300	323,9	7,1	150	159,0	4,5	203	11,00
300	323,9	7,1	125	139,7	4,0	203	11,10
300	323,9	7,1	125	133,0	4,0	203	11,00
350	368,0	8,0	250	267,0	6,3	330	23,00
350	355,6	8,0	300	323,9	7,1	330	22,60
350	355,6	8,0	250	273,0	6,3	330	22,60
350	355,6	8,0	200	219,1	6,3	330	22,60
350	355,6	8,0	150	168,3	4,5	330	22,60
400	406,4	8,8	350	355,6	8,0	356	30,60
400	406,4	8,8	300	323,9	7,1	356	30,60
400	406,4	8,8	250	273,0	6,3	356	30,60
400	406,4	8,8	200	219,1	6,3	356	30,60
500	508,0	10,0	400	406,4	8,8	508	62,00
500	508,0	10,0	355	355,6	8,0	508	62,00
500	508,0	10,0	300	323,9	7,1	508	62,00
500	508,0	10,0	250	273,0	6,3	508	68,00
500	508,0	10,0	250	219,0	6,3	508	68,00
