EN 10253-2-A, T-Stück Nahtlos, P235GH TC1
- Artikel-Nr.: 2014021
- Herstellernummer: 2014021
Nahtloses T-Stück in schwarz (P235GH) zum Schweißen. Norm: EN 10253-2A (ersetzt alte Norm... mehr
Produktinformation EN 10253-2-A, T-Stück Nahtlos, P235GH TC1

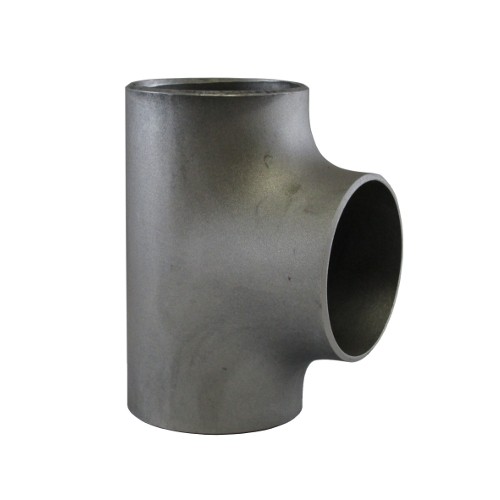

Nahtloses T-Stück in schwarz (P235GH) zum Schweißen.
Norm: EN 10253-2A (ersetzt alte Norm 2615-1)
Form A:
Formstücke TYP A haben die gleiche Wanddicke an den Schweißenden wie ein Rohr, das die gleiche festgelegte Wanddicke hat. Ihre Festigkeit gegen Innendruck ist im Allgemeinen geringer als die eines geraden Rohres mit den gleichen Maßen. (verminderter Ausnutzungsgrad)
_____
Angaben gemäß Produktsicherheitsverordnung (GPSR):
Hersteller:
Otto Zickwolff GmbH
Untertürkheimer Str.11
66117 Saarbrücken
Deutschland
info@zickwolff.de
Norm: EN 10253-2A (ersetzt alte Norm 2615-1)
Form A:
Formstücke TYP A haben die gleiche Wanddicke an den Schweißenden wie ein Rohr, das die gleiche festgelegte Wanddicke hat. Ihre Festigkeit gegen Innendruck ist im Allgemeinen geringer als die eines geraden Rohres mit den gleichen Maßen. (verminderter Ausnutzungsgrad)
| DN | D | T | DN1 | D1 | T1 | F | Gewicht ca. in KG |
| 15 | 21,3 | 2,0 | 15 | 21,3 | 2,0 | 25 | 0,09 |
| 20 | 26,9 | 2,3 | 20 | 26,9 | 2,3 | 29 | 0,15 |
| 25 | 33,7 | 2,6 | 25 | 33,7 | 2,6 | 38 | 0,29 |
| 32 | 42,4 | 2,6 | 32 | 42,4 | 2,6 | 48 | 0,42 |
| 40 | 48,3 | 2,6 | 40 | 48,3 | 2,6 | 57 | 0,59 |
| 50 | 57,0 | 2,9 | 50 | 57,0 | 2,9 | 60 | 0,75 |
| 50 | 60,3 | 2,9 | 50 | 60,3 | 2,9 | 64 | 0,90 |
| 65 | 76,1 | 2,9 | 65 | 76,1 | 2,9 | 76 | 1,35 |
| 80 | 88,9 | 3,2 | 80 | 88,9 | 3,2 | 86 | 1,95 |
| 100 | 108,0 | 3,6 | 100 | 108,0 | 3,6 | 100 | 2,90 |
| 100 | 114,3 | 3,6 | 100 | 114,3 | 3,6 | 105 | 3,30 |
| 125 | 133,0 | 4,0 | 125 | 133,0 | 4,0 | 120 | 4,80 |
| 125 | 139,7 | 4,0 | 125 | 139,7 | 4,0 | 124 | 5,10 |
| 150 | 159,0 | 4,5 | 150 | 159,0 | 4,5 | 138 | 8,10 |
| 150 | 168,3 | 4,5 | 80 | 168,3 | 4,5 | 143 | 8,10 |
| 200 | 219,1 | 6,3 | 200 | 219,1 | 6,3 | 178 | 18,0 |
| 250 | 267,0 | 6,3 | 250 | 267,0 | 6,3 | 210 | 26,0 |
| 250 | 273,0 | 6,3 | 250 | 273,0 | 6,3 | 216 | 26,50 |
| 300 | 323,9 | 7,1 | 300 | 323,9 | 7,1 | 254 | 42,00 |
| 350 | 355,6 | 8,0 | 350 | 355,6 | 8,0 | 279 | 60,00 |
| 400 | 406,4 | 8,8 | 400 | 406,4 | 8,8 | 305 | 82,00 |
| 450 | 457,0 | 10,0 | 400 | 457,0 | 10,0 | 343 | 131,00 |
| 500 | 508,0 | 11,0 | 500 | 508,0 | 11,0 | 381 | 160,00 |
