Produktinformation

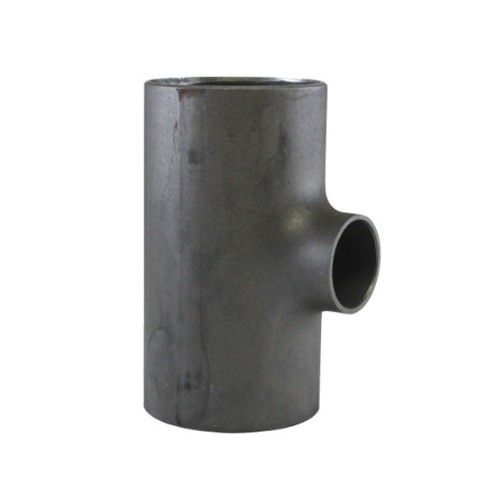

EN 10253-2-A, T-Stück Reduziert Nahtlos, P235GH TC1

Nahtloses reduziertes T-Stück in schwarz (P235GH) zum Schweißen.
Norm: EN 10253-2A (ersetzt alte Norm DIN 2615-1)

Form A:
Formstücke TYP A haben die gleiche Wanddicke an den Schweißenden wie ein Rohr, das die gleiche festgelegte Wanddicke hat. Ihre Festigkeit gegen Innendruck ist im Allgemeinen geringer als die eines geraden Rohres mit den gleichen Maßen. (verminderter Ausnutzungsgrad)

DN	D	T	DN1	D1	T1	F	G	ca. KG
15	21,3	2	15	21,3	2	25	....	0,09
20	26,9	2,3	15	21,3	2	29	29	0,15
25	33,7	2,6	20	26,9	2,3	38	38	0,29
25	33,7	2,6	15	21,3	2	38	38	0,29
32	42,4	2,6	25	33,7	2,6	48	48	0,42
32	42,4	2,6	20	26,9	2,3	48	48	0,42
40	48,3	2,6	32	42,4	2,6	57	57	0,59
40	48,3	2,6	25	33,7	2,6	57	57	0,59
40	48,3	2,6	20	26,9	2,3	57	57	0,59
40	48,3	2,6	15	21,3	2	57	57	0,59
50	60,3	2,9	40	48,3	2,6	64	60	0,90
50	60,3	2,9	32	42,4	2,6	64	57	0,90
50	60,3	2,9	25	33,7	2,6	64	51	0,90
50	60,3	2,9	20	26,9	2,3	64	44	0,90
65	76,1	2,9	50	60,3	2,9	76	70	1,35
65	76,1	2,9	40	48,3	2,6	76	67	1,35
65	76,1	2,9	32	42,4	2,6	76	64	1,35
65	76,1	2,9	25	33,7	2,6	76	57	1,35
80	88,9	3,2	65	76,1	2,9	86	83	1,95
80	88,9	3,2	50	60,3	2,9	86	76	1,95
80	88,9	3,2	40	48,3	2,6	86	73	1,95
80	88,9	3,2	32	42,4	2,6	86	70	1,95
80	88,9	3,2	25	33,7	2,6	86	67	1,80
100	114,3	3,6	80	88,9	3,2	105	98	3,30
100	114,3	3,6	65	76,1	2,9	105	95	3,30
100	114,3	3,6	50	60,3	2,9	105	89	3,30
100	114,3	3,6	40	48,3	2,6	105	86	3,30
125	139,7	4	100	114,3	3,6	124	117	5,10
125	139,7	4	80	88,9	3,2	124	111	5,10
125	139,7	4	65	76,1	2,9	124	108	5,10
125	139,7	4	50	60,3	2,9	124	105	5,10
150	168,3	4,5	125	139,7	4	143	137	8,10
150	168,3	4,5	100	114,3	3,6	143	130	8,10
150	168,3	4,5	80	88,9	3,2	143	124	8,10
150	168,3	4,5	65	76,1	2,9	143	121	8,10
150	168,3	4,5	50	60,3	2,9	143	118	9,00
200	219,1	6,3	150	168,3	4,5	178	168	18,0
200	219,1	6,3	125	139,7	4	178	162	18,0
200	219,1	6,3	100	114,3	3,6	178	156	18,0
200	219,1	6,3	80	88,9	3,2	178	152	18,0
250	273	6,3	200	219,1	6,3	216	203	26,50
250	273	6,3	150	168,3	4,5	216	194	26,50
250	273	6,3	125	139,7	4	216	191	26,50
250	273	6,3	100	114,3	3,6	216	184	26,50
300	323,9	7,1	250	273	6,3	254	241	42,00
300	323,9	7,1	200	219,1	6,3	254	229	42,00
300	323,9	7,1	150	168,3	4,5	254	219	42,00
300	323,9	7,1	125	139,7	4	254	216	42,00
350	355,6	8,0	300	323,9	7,1	279	270	60,00
