Flanschnormen erklärt: DIN EN 1092-1, DN, PN, Typen und Dichtflächen
Zwei Kennzahlen prägen jeden Flansch: die Nennweite DN und der Nenndruck PN. Eindeutig bestimmt ist er damit aber noch nicht – zur vollständigen Bestellung gehören außerdem Norm, Flanschtyp, Dichtfläche, Werkstoff, Rohranschluss bzw. Bohrung und das gewünschte Zeugnis. Diese Seite ordnet beide Größen ein, zeigt, wie alte DIN-Nummern in die heutigen Typ-Nummern der DIN EN 1092-1 übersetzt werden, und klärt die häufigste Fehlerquelle bei Flanschen: die Verwechslung von Dichtflächenformen.
- Norm
- DIN EN 1092-1
- Löst ab
- DIN 2501 u. a.
- Geltungsbereich
- PN 2,5 – PN 400
- Nennweiten
- DN 10 – DN 4000
- Gilt nicht für
- ANSI / ASME
Hinweis: Nicht jede Kombination aus Flanschtyp, Nennweite und Druckstufe ist in der Norm enthalten – maßgeblich sind die typbezogenen Maßtabellen der jeweils gültigen Normausgabe. Redaktionell geprüft: Juli 2026. Berücksichtigter Normen- und Herstellerstand: Juli 2026.
DN und PN: die zwei Kenngrößen eines Flanschs
Größe
DN – Nennweite
DN (Diameter Nominal) ist nach DIN EN ISO 6708 eine dimensionslose Kennzahl für Bauteile in einem Rohrleitungssystem. Sie orientiert sich indirekt an der Bohrung oder dem Außendurchmesser der Anschlüsse in Millimetern – ohne selbst ein exaktes Maß zu sein.
DN 80 entspricht z. B. einem Rohranschluss von rund 88,9 mm Außendurchmesser.
Größe
PN – Nenndruck
PN (Pressure Nominal) ist nach DIN EN 1333 eine alphanumerische Referenzgröße, die mechanische und maßliche Eigenschaften eines Bauteils zusammenfasst. Sie steht in indirekter Beziehung zum zulässigen Auslegungsdruck in bar, bezogen auf 20 °C.
PN 16 ist keine feste Druckangabe, sondern eine Referenzklasse für Auslegungsdruck und Bauform.
Von der alten DIN-Nummer zur Typ-Nummer
DIN EN 1092-1 hat die früher zersplitterten Einzelnormen durch eine einheitliche Typ-Nummerierung ersetzt. Die Anschlussmaße wurden dabei weitgehend übernommen, sodass Flansche nach neuer und alter Norm in den gängigen Größen maßlich zusammenpassen. Eine pauschale Austauschbarkeit gibt es dennoch nicht – im Einzelfall entscheiden DN, PN, Flanschtyp, Dichtfläche, Lochbild und die konkrete Normausgabe.
| Typ-Nr. | Bezeichnung | Alte DIN-Nr. |
|---|---|---|

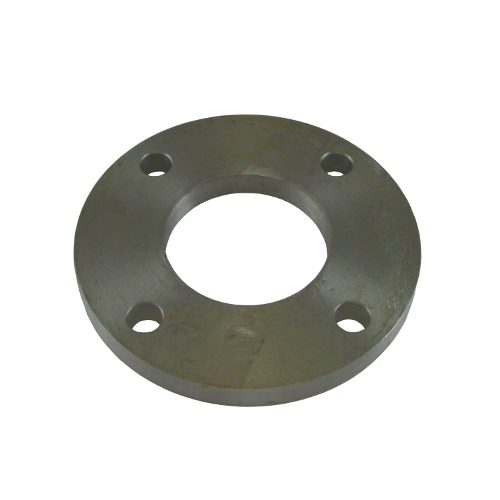

| 01 | Glatter Flansch zum Schweißen | 2573, 2576 |

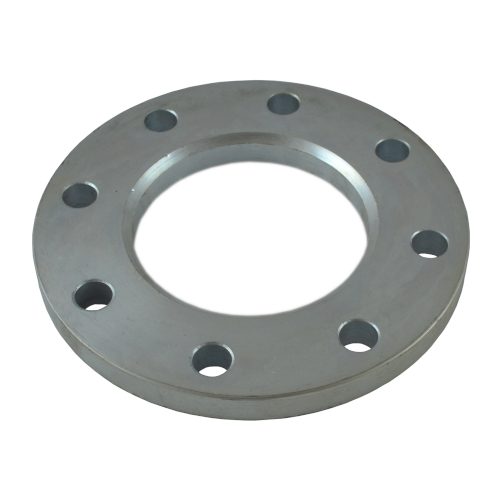

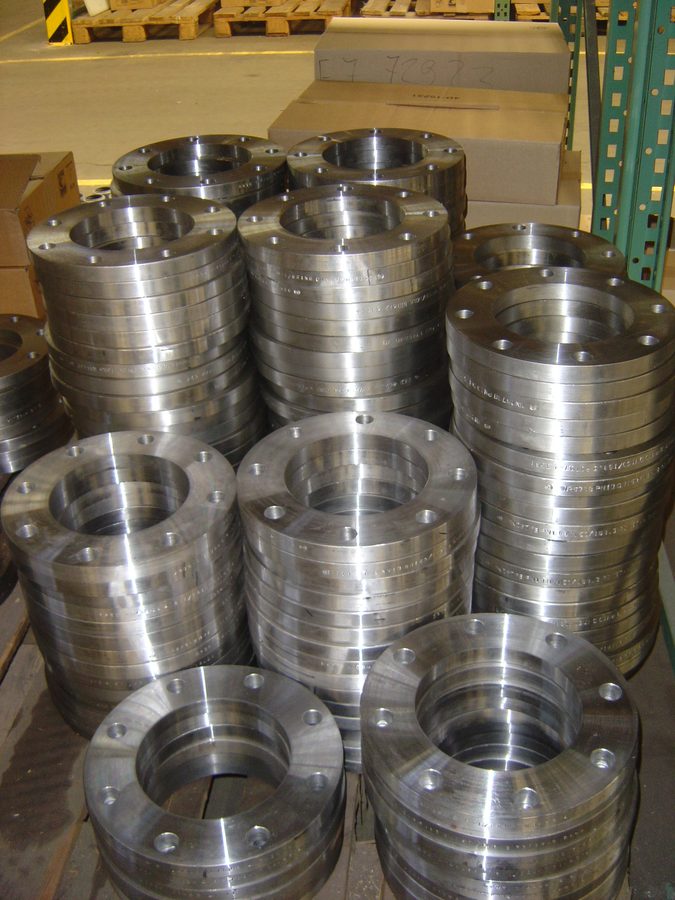

| 02 | Loser Flansch für glatte Bunde / Vorschweißbördel | 2641, 2642, 2655, 2656 |
| 04 | Lose Flansche mit Vorschweißbund | 2673 |

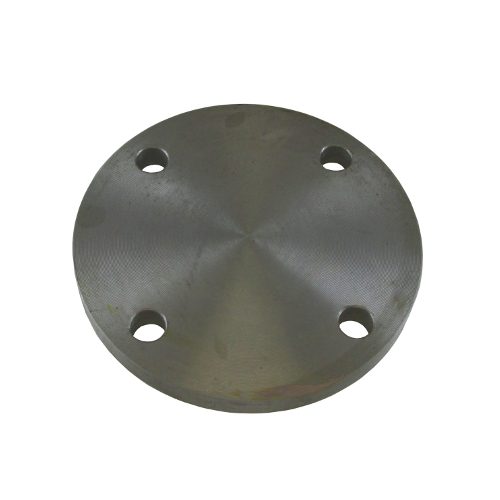

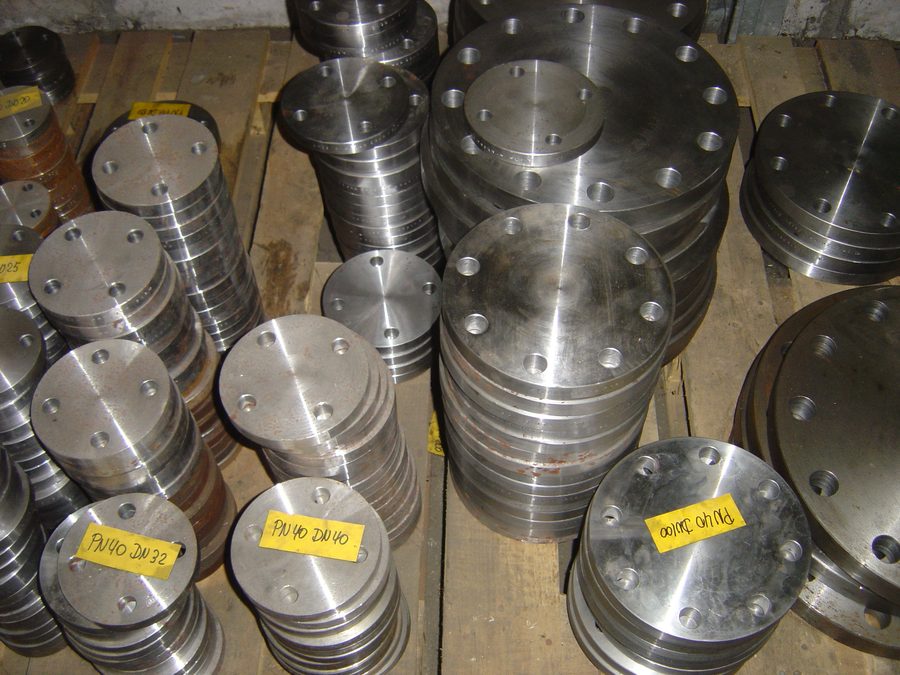

| 05 | Blindflansch | 2527 |
| 11 | Vorschweißflansch | 2627 – 2638 |

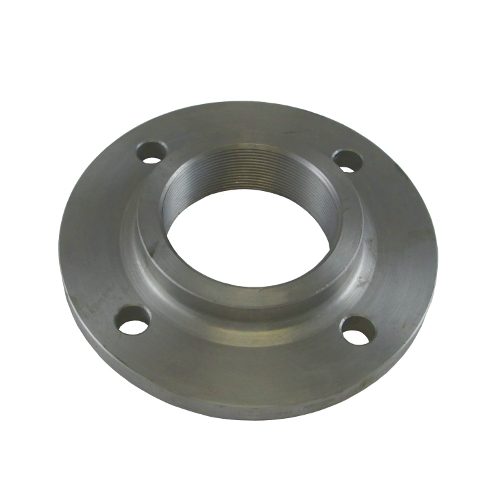

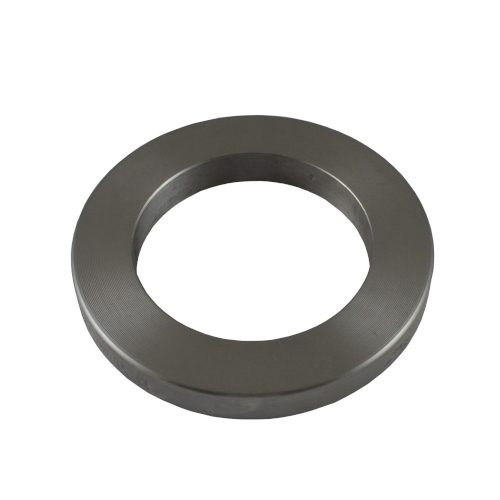

So sehen die Flanschtypen aus
Dichtflächenformen: Bezeichnung und Verwechslungsgefahr
Auch die Dichtflächenformen wurden umbenannt. Problematisch ist dabei nicht die Umbenennung selbst, sondern dass manche Formbuchstaben in beiden Normen vorkommen – dort aber Unterschiedliches bedeuten.
Achtung, Verwechslungsgefahr: Form B bezeichnete früher eine glatte Dichtfläche ohne Dichtleiste. Nach DIN EN 1092-1 steht Form B dagegen für eine erhöhte Dichtleiste. Bei Bestellungen und Ausschreibungen sollte deshalb immer die konkrete Norm mit angegeben werden.
| Alte DIN | Ausführung | DIN EN 1092-1 |
|---|---|---|
| Form A / B | Glatte Dichtfläche ohne Dichtleiste | Form A |
| Form C | Erhöhte Dichtleiste | Form B1 |
| Form D | Erhöhte Dichtleiste, mittelfein gedreht | Form B1 |
| Form E | Erhöhte Dichtleiste, fein gedreht | Form B2 |
| Form F | Feder | Form C |
| Form N | Nut | Form D |
| Form V13 | Vorsprung | Form E |
| Form R13 | Rücksprung | Form F |
| Form R14 | O-Ring-Eindrehung | Form G |
| Form V14 | O-Ring-Dichtungsnut | Form H |
Dichtflächenrauhigkeit nach Form
| Dichtflächenform | Ra min. | Ra max. | Rz min. | Rz max. |
|---|---|---|---|---|
| A, B1, E, F | 3,2 | 12,5 | 12,5 | 50,0 |
| B2, C, D, G, H | 0,8 | 3,2 | 3,2 | 12,5 |
Dichtflächen nach DIN EN 1092-1 sind in der Regel feiner ausgeführt als nach der alten DIN-Norm. Bei besonderen Anwendungen, etwa Tieftemperaturgasen, kann eine genauere Prüfung der Oberflächenbeschaffenheit erforderlich sein.
Maße, Dichtungen und Werkstoffe im Detail
Häufige Fragen zu Flanschnormen
Was bedeutet die Nennweite DN bei einem Flansch?
DN ist eine dimensionslose Kennzahl nach DIN EN ISO 6708, die sich an der Bohrung oder dem Außendurchmesser der Anschlüsse orientiert. DN 80 entspricht beispielsweise einem Rohranschluss mit rund 88,9 mm Außendurchmesser.
Passt ein Flansch nach DIN EN 1092-1 auf einen alten Flansch nach DIN 2501?
In den gängigen Größen in der Regel ja: Anschlussmaße wie Außen-, Lochkreis- und Lochdurchmesser wurden bei der Ablösung weitgehend übernommen. Pauschal verlassen sollte man sich darauf aber nicht – die Austauschbarkeit ist im Einzelfall anhand von DN, PN, Flanschtyp, Dichtfläche, Lochbild und konkreter Normausgabe zu prüfen.
Was bedeutet Flanschtyp 11 nach DIN EN 1092-1?
Typ 11 bezeichnet einen Vorschweißflansch und ersetzt die früheren DIN-Nummern 2627 bis 2638.
Worin liegt die Verwechslungsgefahr bei Dichtflächenformen?
Manche Formbezeichnungen existieren in beiden Normen, stehen dort aber für unterschiedliche Ausführungen – Form B etwa bedeutete früher glatt, heute erhöhte Dichtleiste. Bei Bestellungen immer die Norm mit angeben.
