Maßtabelle · Flansche · Typ 13
Gewindeflansch Typ 13: Maßtabelle und Maßzeichnung nach DIN EN 1092-1
Abmessungen für den Gewindeflansch Typ 13 nach DIN EN 1092-1 (früher DIN 2566) mit der Maßzeichnung Ihrer Größe – lieferbar ab Lager oder auf Bestellung. Alle Maße des Gewindeflanschs (Typ 13) in einer Tabelle je Druckstufe: das Rohrgewinde Rp nach ISO 7-1 und die Anschlussmaße Außendurchmesser D, Lochkreis K, Löcher n × L und Dichtleiste d₁ zusammen mit Blattdicke C₂, Höhe H₁ und Ansatz-Durchmesser N₂ – von PN 6 bis PN 40, für die Nennweiten DN 10 bis DN 150 (Rp 3/8 bis Rp 6). Alle Maße in Millimeter, Maßbuchstaben nach DIN EN 1092-1.
Maßzeichnung für Ihre Größe
Die Maßzeichnung – auch Maßskizze, Maßblatt oder bemaßte Zeichnung genannt – zeigt alle Maße, das Lochbild und die Toleranzen für Ihre Größe.
So geht es: Wählen Sie im Feld „Druckstufe“ PN 16 und im Feld „Nennweite“ DN 100. Die Maßzeichnung zeigt sofort alle Maße des Gewindeflanschs Typ 13 mit Toleranzen, die Tabelle darunter alle Größen. Mit „Diese Größe als PDF drucken“ nehmen Sie die Zeichnung mit.
Beispiel DN 100 PN 16: Außendurchmesser D 220 mm, Lochkreisdurchmesser K 180 mm, Schraubenlöcher n × L 8 × ⌀18 mm, Schraubengröße M16, Flanschdicke C2 20 mm, Dichtleisten-Durchmesser d1 158 mm.
Direktaufruf dieser Größe: https://www.zickwolff.de/wissen/flansche/gewindeflansch-typ-13/?pn=16&dn=100
Druckstufe und Nennweite wählen – Zeichnung und Maßtabelle zeigen dann genau diese Ausführung, mit den Zahlenwerten direkt in der Zeichnung statt nur den Maßbuchstaben. Die Tabellen zu den hier geführten Nennweiten stehen weiter unten.
Die grauen Größen führt DIN EN 1092-1; unsere Maßübersicht führt sie als Bestellgröße – siehe die Tabelle „Weitere lieferbare Abmessungen“ unten.
Gewindeflansch · Typ 13 · DN 100 · PN 16
Technische Grundlage: DIN EN 1092-1:2018-12. Die Darstellung wurde von Zickwolff für die praktische Anwendung aufbereitet: eigene Gliederung, eigene Benennungen und die Angabe, welcher Art jeder Wert ist. Maßgeblich für normative Anforderungen ist die Originalnorm.
| Merkmal | Wert | Art der Angabe |
|---|---|---|
| Grunddaten | ||
| Nennweite | DN 100 | Normmaß |
| Druckstufe | PN 16 | Normmaß |
| Lieferbarkeit | ab Lager oder auf Bestellung | Handelsangabe |
| Anschlussmaße Die Maße, die über die Passung zum Gegenflansch entscheiden. | ||
| Außendurchmesser D | 220 mm | Normmaß |
| Lochkreisdurchmesser K | 180 mm | Normmaß |
| Schraubenlöcher n × L | 8 × ⌀18 mm | Normmaß |
| Schraubengröße | M16 | Normmaß |
| Flanschdicke C2 | 20 mm | Normmaß |
| Dichtfläche | ||
| Dichtleisten-Durchmesser d1 | 158 mm | Normmaß |
| Dichtleistenhöhe f1 | 3 mm – die Blattdicke C2 schließt sie ein | Normmaß |
| Gewinde und Ansatz | ||
| Innengewinde | Rp 4 – zylindrisches Innengewinde nach DIN EN 10226-1; Kerndurchmesser 110,1 mm, Außendurchmesser 113 mm, Steigung 2,3 mm | Normmaß |
| Höhe H1 | 40 mm | Normmaß |
| Ansatzdurchmesser N2 | 140 mm | Normmaß |
| Eckenradius R1 | R 8 mm | Normmaß |
Ohne Eintrag in der Spalte „Art der Angabe“: Normmaß. Ein Maß, das DIN EN 1092-1 für diese Größe festlegt.
Wo genau gemessen wird
- Außendurchmesser D
- größter Durchmesser des Flanschblatts, über die Kante gemessen
- Lochkreisdurchmesser K
- Durchmesser des Kreises durch die Mittelpunkte der Schraubenlöcher – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
- Schraubenlöcher n × L
- Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist immer größer als die Schraube (Beispiel: Loch 18 mm, Schraube M16)
- Dichtleisten-Durchmesser d1
- Durchmesser der vorstehenden Dichtleiste, über ihre Außenkante gemessen
- Flanschdicke C2
- von der Dichtfläche bis zur Rückseite des Flanschblatts messen, nicht am Ansatz. Die vorstehende Dichtleiste ist darin bereits enthalten und wird nicht dazugerechnet
- Innengewinde
- Bezeichnung, kein Messwert: „Rp 2“ heißt nicht 2 Zoll Durchmesser. So bestimmen Sie sie ohne Lehre. (1) Außendurchmesser des Gewindes messen, also über die Gewindespitzen, an der Dichtflächenseite in das Loch hinein. (2) Steigung messen: zehn Gänge auszählen, die Strecke messen, durch zehn teilen – über einen einzelnen Gang gemessen liegt man leicht daneben. (3) Beide Werte in der Tabelle der EN 10226-1 suchen. Der Kerndurchmesser ist der kleinste Durchmesser und der, den ein Messschieber im Loch zuerst findet – er gehört zur selben Zeile. Rp ist ZYLINDRISCH: misst der Durchmesser vorn und hinten verschieden, haben Sie ein kegeliges Rc vor sich und nicht dieses Bauteil
- Höhe H1
- von der Dichtfläche bis zur Oberkante des Ansatzes
- Ansatzdurchmesser N2
- Außendurchmesser des zylindrischen Ansatzes
- Dichtleistenhöhe f1
- Höhe, um die die Dichtleiste über das Flanschblatt vorsteht
Toleranzen (Grenzabmaße): welchen Bereich die Norm zulässt
Angegeben ist zu jedem Maß, welchen Bereich DIN EN 1092-1 zulässt – Mindestmaß und Höchstmaß statt des Abmaßes, das man erst verrechnen müsste. In der Zeichnung steht dafür kurz Toleranz – das Wort, das in der Praxis jeder benutzt. Fachsprachlich sind die beiden angegebenen Werte die Grenzmaße des Maßes, ihr Abstand ist die Toleranz und die Abweichungen vom Nennmaß sind die Grenzabmaße. Grundlage sind Tabelle 22 und Tabelle 23; wo die Norm nichts festlegt, steht das da.
Diese Maße haben zwei Grenzabmaße – welches gilt, hängt vom konkreten Teil ab
Für die folgenden Maße legt die Norm zwei Grenzabmaße fest. Welches gilt, hängt nicht von der Nennweite ab, sondern vom konkreten Teil. Beide Fälle stehen deshalb ausgeschrieben da.
Diese Angabe bestimmt: Flanschdicke C2.
Flanschdicke C2 – von der Dichtfläche bis zur Rückseite des Flanschblatts messen, nicht am Ansatz. Die vorstehende Dichtleiste ist darin bereits enthalten und wird nicht dazugerechnet
Ist der Flansch beiderseitig bearbeitet? (gemeint sind die beiden Ringflächen des Flanschblatts: vorn die Dichtfläche, hinten die Mutterauflagefläche, auf der die Muttern aufliegen. Beiderseitig bearbeitet heißt, dass beide plan überdreht sind – mit feinen Drehriefen und gleichmäßigem Glanz. Es genügt ein Blick auf die Rückseite: blank überdreht oder roh belassen mit Schmiede- bzw. Walzhaut)
- beiderseitig bearbeitet Flanschdicke Grenzmaße 18,5 bis 21,5 mm (±1,5 mm)
- nur auf der Vorderseite bearbeitet oder unbearbeitet Flanschdicke Grenzmaße 18,5 bis 24 mm (+4 / −1,5 mm)
- weiß ich nicht beide Fälle bleiben stehen
Weitere Merkmale mit Grenzabmaß
Diese Merkmale haben kein Nennmaß in der Maßtabelle, die Norm begrenzt sie aber. Für die Prüfung im Wareneingang sind sie oft die entscheidenden – an ihnen scheitert eine Verschraubung im Feld.
| Abstand benachbarter Schraubenlöcher | Grenzabmaß ±1 mm |
|---|---|
| Exzentrizität der bearbeiteten Dichtfläche | höchstens 2 mm |
| Parallelität von Mutterauflagefläche und Dichtfläche | bearbeitet: höchstens 1° · unbearbeitet: höchstens 2° |
Messen am Bauteil: die Maße im Bild
Jedes Maß hat seinen Grund – wer weiß, warum er misst, misst besser.
Wo die Norm kein eigenes Grenzabmaß festlegt
- Eckenradius R1 – Für dieses Maß legt DIN EN 1092-1 kein eigenes Grenzabmaß fest. Es gilt die Allgemeintoleranz nach DIN ISO 2768-1. Die Toleranzklasse ist in EN 1092-1 nicht festgelegt und zwischen Besteller und Hersteller zu vereinbaren. Für Rundungshalbmesser gilt dort eine eigene Tabelle, nicht die für Längenmaße.
Fundstellen der Grenzabmaße (14 Angaben)
- Flanschdicke (beiderseitig bearbeitet) – Tabelle 22, Flanschdicke C1, C2, C3, C4, alle Typen (beiderseitig bearbeitet), über 18 bis 50 mm Dicke
- Flanschdicke (nur auf der Vorderseite bearbeitet oder unbearbeitet) – Tabelle 22, Flanschdicke C1, C2, C3, C4, alle Typen (nur auf der Vorderseite bearbeitet), Typ 02 und 04 (unbearbeitet), über 18 bis 50 mm Dicke
- Abstand benachbarter Schraubenlöcher – Tabelle 22, Mittelpunkt zu Mittelpunkt der angrenzenden Schraubenlöcher, alle Typen, Schraubengröße M10 bis M24
- Exzentrizität der bearbeiteten Dichtfläche – Tabelle 22, Exzentrizität bearbeiteter Dichtflächendurchmesser, alle Typen, über DN 65
- Parallelität von Mutterauflagefläche und Dichtfläche (bearbeitet) – Tabelle 22, Parallelität zwischen Mutterauflagefläche und Flanschdichtfläche, alle Typen (bearbeitete Auflagefläche), alle DN
- Parallelität von Mutterauflagefläche und Dichtfläche (unbearbeitet) – Tabelle 22, Parallelität zwischen Mutterauflagefläche und Flanschdichtfläche, alle Typen (unbearbeitete Auflagefläche), alle DN
- Außendurchmesser – Tabelle 22, Außendurchmesser D, alle anderen Typen, bis DN 150
- Lochkreisdurchmesser – Tabelle 22, Lochkreisdurchmesser K, alle Typen, Schraubengröße M10 bis M24
- Schraubenlöcher – Tabelle 22, Lochdurchmesser L, alle Typen, Schraubengröße M10 bis M24
- Höhe – Tabelle 22, Längenmaße des Ansatzes H1 bis H5, über DN 80 bis DN 250
- Ansatzdurchmesser – Tabelle 22, Ansatzdurchmesser N2, N3, Typen 12/13, über DN 50 bis DN 150
- Eckenradius – Tabelle 23, Fußnote a: Maße für R1 für die Typen 11, 12, 13, 21 und 34 siehe Tabelle 10 bis Tabelle 21 - kein eigenes Grenzabmaß, es gilt Abschnitt 5.9
- Dichtleisten-Durchmesser – Tabelle 22, Dichtflächendurchmesser d1, alle Typen, bis DN 250
- Dichtleistenhöhe – Tabelle 22, Dichtflächenhöhe f1, alle Typen (Dichtflächentyp B, D, F und G), über DN 32 bis DN 250, Nennwert 3 mm
Diese Angaben ersetzen den Bezug der Norm nicht. Wiedergegeben sind ausschließlich die Grenzabmaße der hier gewählten Größe. Vollständig – für alle Nennweiten, Druckstufen und Flanschtypen – stehen sie in DIN EN 1092-1:2018-12, Tabelle 22 und Tabelle 23. Bezugsquelle: DIN Media.
Warum es Grenzabmaße überhaupt gibt und wie man sie liest, steht auf einer eigenen Seite: Toleranzen und Grenzabmaße.
Maße sind Nennmaße nach DIN EN 1092-1 und ersetzen nicht das Datenblatt der konkreten Ausführung. Keine Aussage zur Druck- oder Temperatureignung und keine Werkstoffaussage. DN ist eine Kennzahl und keine Millimeterangabe – der Innendurchmesser weicht davon ab. Direktlink zu dieser Größe
So messen Sie richtig
Vier Maße bestimmen einen Flansch: Außendurchmesser D, Lochkreis K, Zahl und Durchmesser der Schraubenlöcher n × L und die Flanschdicke C. Den Lochkreis misst man von Lochmitte zu gegenüberliegender Lochmitte – oder einfacher von der Außenkante des einen Lochs zur Innenkante des gegenüberliegenden, das ergibt denselben Wert. Die Flanschdicke wird von der Dichtfläche bis zur Rückseite des Blatts gemessen: eine vorstehende Dichtleiste ist in C schon enthalten.
- Außendurchmesser D
- größter Durchmesser des Flanschblatts, über die Kante gemessen
- Lochkreisdurchmesser K
- Durchmesser des Kreises durch die Mittelpunkte der Schraubenlöcher – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
- Schraubenlöcher n × L
- Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist immer größer als die Schraube (Beispiel: Loch 18 mm, Schraube M16)
- Dichtleisten-Durchmesser d1
- Durchmesser der vorstehenden Dichtleiste, über ihre Außenkante gemessen
- Abstand benachbarter Schraubenlöcher
- bei gleichen Löchern von der Außenkante des einen zur Innenkante des anderen Lochs messen (in Messrichtung ist das dieselbe Seite) – das halbe Loch hier hebt das halbe Loch dort auf: genau das Mittenmaß. Gilt für den Lochkreis K wie für den Lochabstand, solange beide Löcher gleich groß sind
- Flanschdicke C2
- von der Dichtfläche bis zur Rückseite des Flanschblatts messen, nicht am Ansatz. Die vorstehende Dichtleiste ist darin bereits enthalten und wird nicht dazugerechnet
- Innengewinde
- Bezeichnung, kein Messwert: „Rp 2“ heißt nicht 2 Zoll Durchmesser. So bestimmen Sie sie ohne Lehre. (1) Außendurchmesser des Gewindes messen, also über die Gewindespitzen, an der Dichtflächenseite in das Loch hinein. (2) Steigung messen: zehn Gänge auszählen, die Strecke messen, durch zehn teilen – über einen einzelnen Gang gemessen liegt man leicht daneben. (3) Beide Werte in der Tabelle der EN 10226-1 suchen. Der Kerndurchmesser ist der kleinste Durchmesser und der, den ein Messschieber im Loch zuerst findet – er gehört zur selben Zeile. Rp ist ZYLINDRISCH: misst der Durchmesser vorn und hinten verschieden, haben Sie ein kegeliges Rc vor sich und nicht dieses Bauteil
- Höhe H1
- von der Dichtfläche bis zur Oberkante des Ansatzes
- Ansatzdurchmesser N2
- Außendurchmesser des zylindrischen Ansatzes
- Dichtleistenhöhe f1
- Höhe, um die die Dichtleiste über das Flanschblatt vorsteht
Ein Messwert trifft die Tabelle selten genau: DIN EN 1092-1 lässt am Lochkreis ±1,0 mm zu (Schrauben bis M24), am Außendurchmesser bis DN 150 ±2,0 mm und an einer Flanschdicke bis 18 mm +1,0/−1,3 mm. Die Maßzeichnung auf dieser Seite zeigt die Grenzabmaße zu jeder Größe.
Gemessen, aber nicht sicher, welche Größe es ist? Die Rückwärtssuche „Flansch bestimmen“ findet sie aus Ihren Werten, und der Norm-Check ordnet einen einzelnen Wert in die Grenzen der Norm ein.
Anschlussmaße sind typunabhängig: Außendurchmesser D, Lochkreis K, Löcher n × L und Dichtleiste d₁ gelten je DN und PN für alle Flanschtypen nach DIN EN 1092-1 – sie stehen hier mit in den Tabellen. Die typübergreifende Übersicht aller Druckstufen finden Sie in den Flanschmaßen PN 6 bis PN 40; typspezifisch sind beim Gewindeflansch das Gewinde Rp sowie C₂, H₁ und N₂.
Der Gewindeflansch (Typ 13) wird nicht geschweißt, sondern auf das Gewinderohr geschraubt: Durch den zylindrischen Ansatz läuft ein Innengewinde Rp nach ISO 7-1 (auf Wunsch konisch Rc). Das macht ihn zur Lösung für verzinkte Leitungen und überall dort, wo nicht geschweißt werden darf oder kann. Der Größenbereich endet mit Rp 6 bei DN 150. Einen Überblick über alle Bauformen gibt die Seite Flanschtypen international; die weiteren Typ-Seiten: Vorschweißflansch Typ 11, Blindflansch Typ 05 und Glatter Flansch Typ 01.
Die Spaltenköpfe verwenden die Maßbuchstaben aus dem Maßbild oben: Rp = Rohrgewinde nach ISO 7-1, n × ØL = Lochzahl × Lochdurchmesser, M = Schraubengröße, d₁ = Dichtleiste, K = Lochkreis, D = Außendurchmesser, C₂ = Blattdicke, H₁ = Höhe, N₂ = Ansatz-Durchmesser.
Maßtabelle Gewindeflansch PN 6: alle Größen DN 15–100
| DN | Gewinde 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₂ (mm) 3 | H₁ (mm) | N₂ (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 15 | Rp 1/2 | 4 × 11 | M10 | 40 | 55 | 80 | 12 | 20 | 30 |
| 20 | Rp 3/4 | 4 × 11 | M10 | 50 | 65 | 90 | 14 | 24 | 40 |
| 25 | Rp 1 | 4 × 11 | M10 | 60 | 75 | 100 | 14 | 24 | 50 |
| 32 | Rp 1 1/4 | 4 × 14 | M12 | 70 | 90 | 120 | 14 | 26 | 60 |
| 40 | Rp 1 1/2 | 4 × 14 | M12 | 80 | 100 | 130 | 14 | 26 | 70 |
| 50 | Rp 2 | 4 × 14 | M12 | 90 | 110 | 140 | 14 | 28 | 80 |
| 65 | Rp 2 1/2 | 4 × 14 | M12 | 110 | 130 | 160 | 14 | 32 | 100 |
| 80 | Rp 3 | 4 × 18 | M16 | 128 | 150 | 190 | 16 | 34 | 110 |
| 100 | Rp 4 | 4 × 18 | M16 | 148 | 170 | 210 | 16 | 40 | 130 |
Maßtabelle Gewindeflansch PN 10: alle Größen DN 10–150
| DN | Gewinde 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₂ (mm) 3 | H₁ (mm) | N₂ (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 10 | Rp 3/8 | 4 × 14 | M12 | 40 | 60 | 90 | 16 | 22 | 30 |
| 65 4 | Rp 2 1/2 | 8 × 18 | M16 | 122 | 145 | 185 | 18 | 32 | 104 |
| 80 | Rp 3 | 8 × 18 | M16 | 138 | 160 | 200 | 20 | 34 | 118 |
| 100 | Rp 4 | 8 × 18 | M16 | 158 | 180 | 220 | 20 | 40 | 140 |
| 125 | Rp 5 | 8 × 18 | M16 | 188 | 210 | 250 | 22 | 44 | 168 |
| 150 | Rp 6 | 8 × 22 | M20 | 212 | 240 | 285 | 22 | 44 | 195 |
Maßtabelle Gewindeflansch PN 16: alle Größen DN 40–125
| DN | Gewinde 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₂ (mm) 3 | H₁ (mm) | N₂ (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 40 | Rp 1 1/2 | 4 × 18 | M16 | 88 | 110 | 150 | 18 | 32 | 70 |
| 50 | Rp 2 | 4 × 18 | M16 | 102 | 125 | 165 | 18 | 28 | 84 |
| 65 4 | Rp 2 1/2 | 8 × 18 | M16 | 122 | 145 | 185 | 18 | 32 | 104 |
| 80 | Rp 3 | 8 × 18 | M16 | 138 | 160 | 200 | 20 | 34 | 118 |
| 100 | Rp 4 | 8 × 18 | M16 | 158 | 180 | 220 | 20 | 40 | 140 |
| 125 | Rp 5 | 8 × 18 | M16 | 188 | 210 | 250 | 22 | 44 | 168 |
PN 25 – Maßtabelle
Zu PN 25 führt DIN EN 1092-1 eine vollständige Größenreihe – unsere Maßübersicht zeigt ihre Maße zurzeit nicht. Nennen Sie uns die Nennweite, und wir sagen Ihnen, was wir dazu wissen. Einige dieser Größen stehen unten unter „Weitere lieferbare Abmessungen“.
Maßtabelle Gewindeflansch PN 40: alle Größen DN 15–40
| DN | Gewinde 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₂ (mm) 3 | H₁ (mm) | N₂ (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 15 | Rp 1/2 | 4 × 14 | M12 | 45 | 65 | 95 | 16 | 22 | 35 |
| 20 | Rp 3/4 | 4 × 14 | M12 | 58 | 75 | 105 | 18 | 26 | 45 |
| 25 | Rp 1 | 4 × 14 | M12 | 68 | 85 | 115 | 18 | 28 | 52 |
| 32 | Rp 1 1/4 | 4 × 18 | M16 | 78 | 100 | 140 | 18 | 30 | 60 |
| 40 | Rp 1 1/2 | 4 × 18 | M16 | 88 | 110 | 150 | 18 | 32 | 70 |
Weitere lieferbare Abmessungen (30)
Ganze Tabelle anzeigen · mehr als 20 Zeilen
| DN | PN |
|---|---|
| 15 | 10 |
| 20 | 10 |
| 25 | 10 |
| 32 | 10 |
| 40 | 10 |
| 50 | 10 |
| 10 | 16 |
| 15 | 16 |
| 20 | 16 |
| 25 | 16 |
| 32 | 16 |
| 150 | 16 |
| 15 | 25 |
| 20 | 25 |
| 25 | 25 |
| 32 | 25 |
| 40 | 25 |
| 50 | 25 |
| 65 | 25 |
| 80 | 25 |
| 100 | 25 |
| 125 | 25 |
| 150 | 25 |
| 10 | 40 |
| 50 | 40 |
| 65 | 40 |
| 80 | 40 |
| 100 | 40 |
| 125 | 40 |
| 150 | 40 |
Bestellmaße und von uns gerechnete Werte; lieferbar ab Lager oder auf Bestellung, Verfügbarkeit auf Anfrage. Grenzabmaße und Normangaben: siehe Haupttabelle und Normausgabe.
So bestellen Sie eindeutig: die Bezeichnung nach DIN EN 1092-1
Die Norm sieht eine durchgängige Bezeichnungssystematik vor: Flansch EN 1092-1, dann Typ und Dichtflächenform, Nennweite, Druckstufe und Werkstoff. Beim Typ 13 gehört zusätzlich die Gewindeform (Rp oder Rc) in die Bezeichnung. Ein Gewindeflansch mit Dichtfläche Form B1, DN 50, PN 16, zylindrischem Gewinde Rp aus S235JR heißt damit:
Flansch EN 1092-1/13 B1/DN 50/PN 16/Rp/S235JR
Da der Gewindeflansch kein Anschweißende hat, entfallen Zusatzangaben wie die Ansatzdicke – DN, PN, Dichtflächenform, Gewindeform und Werkstoff genügen für eine eindeutige Bestellung.
1 Innengewinde Rp (zylindrisch) nach ISO 7-1 / EN 10226-1, Lehrung nach EN 10226-3; auf Wunsch konisch (Rc) – die Gewindeform gehört in die Bezeichnung, siehe Bestellbeispiel.
2 M = metrische Schraubengröße nach DIN EN 1092-1; der Lochdurchmesser ØL ist immer größer als das Schraubengewinde.
3 Blattdicke C₂ einschließlich Dichtleistenhöhe f₁ (Dichtflächenform B1).
4 DN 65 hat bei PN 10 und PN 16 nach DIN EN 1092-1 8 Schraubenlöcher. Ältere Flansche nach DIN 2501 haben hier 4 Löcher und sind im Anlagenbestand noch verbreitet – bei Ersatz- und Erweiterungsbestellungen das Lochbild prüfen.
Richtgewichte weist DIN EN 1092-1 für Gewindeflansche nicht aus – Gewichte nennen wir gern auf Anfrage. Für DN 10 bis DN 40 sind die Maße der Druckstufen PN 10, PN 16 und PN 25 mit PN 40 identisch; für DN 50 bis DN 150 gilt dies jeweils für PN 10 mit PN 16 sowie PN 25 mit PN 40.
Maßzeichnungen als Bild – Größen aus unserem Kernsortiment
Für die Größen unseres Kernsortiments gibt es die Maßzeichnung auch als Bilddatei – mit den Nennmaßen, ohne Toleranzen. Toleranzen und alle weiteren Größen zeigt die Maßzeichnung oben.
Alle 20 Maßzeichnungen anzeigen
DN 20 PN 6
DN 25 PN 6
DN 32 PN 6
DN 40 PN 6
DN 50 PN 6

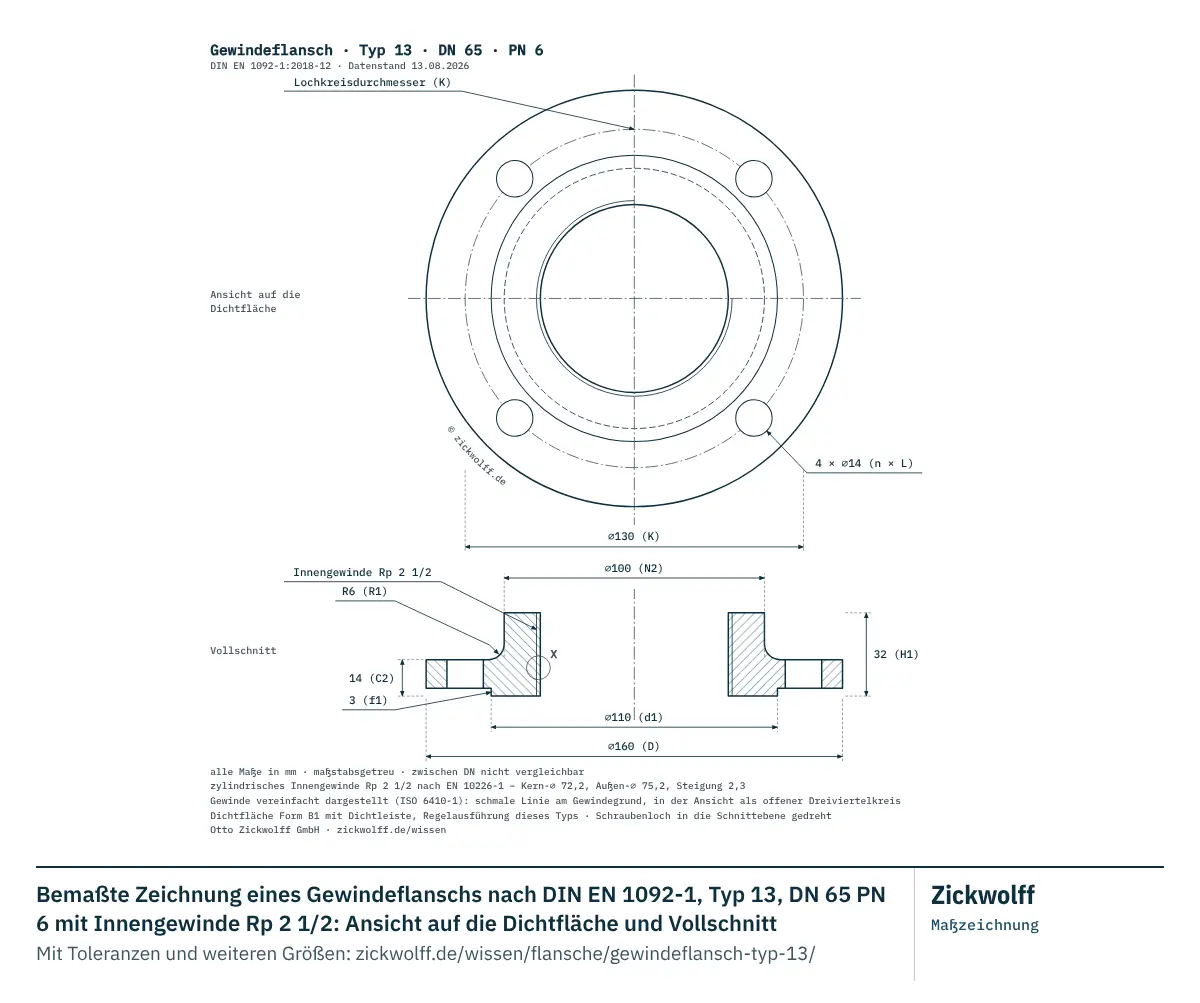

DN 65 PN 6
DN 80 PN 6

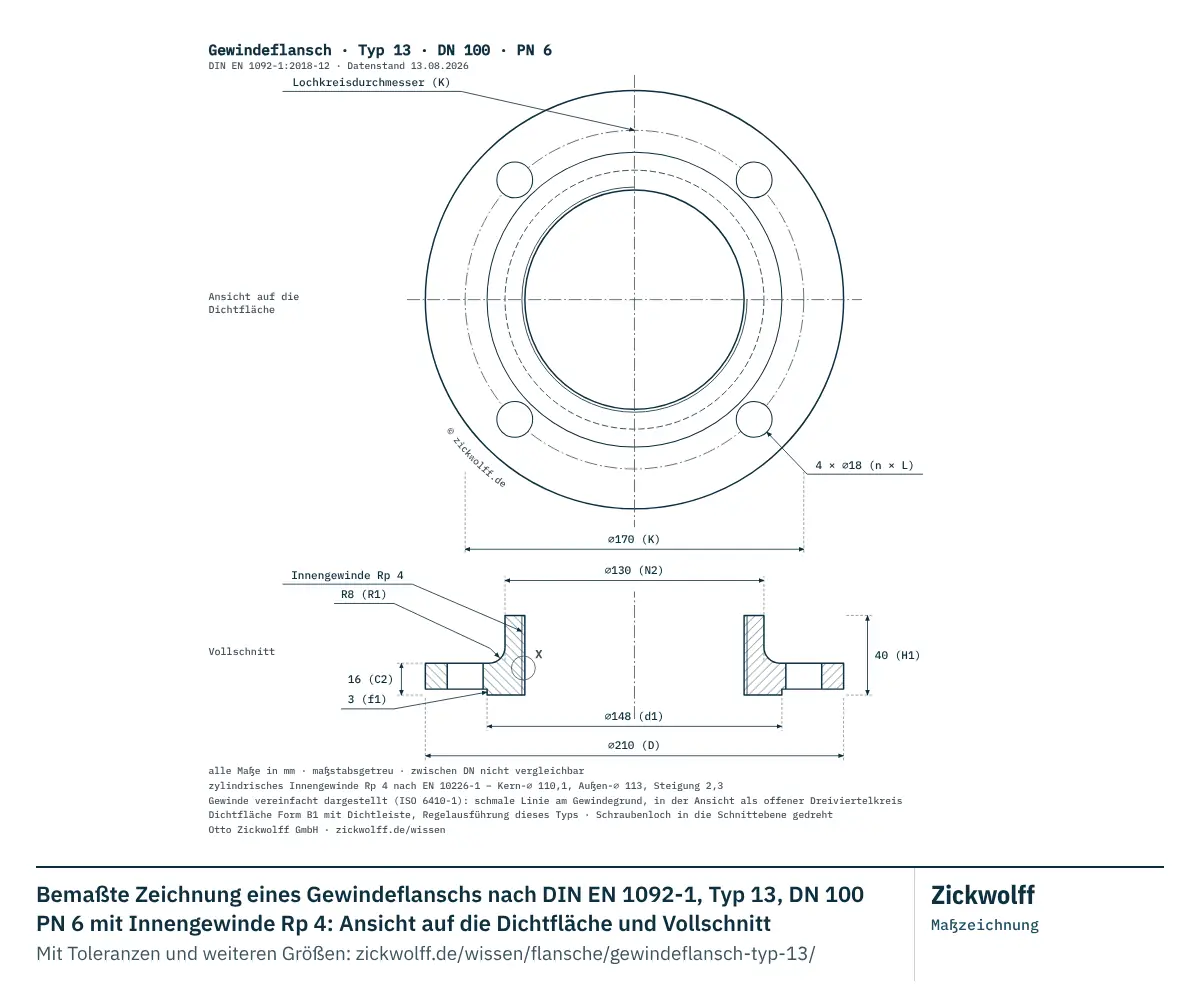

DN 100 PN 6
DN 65 PN 10

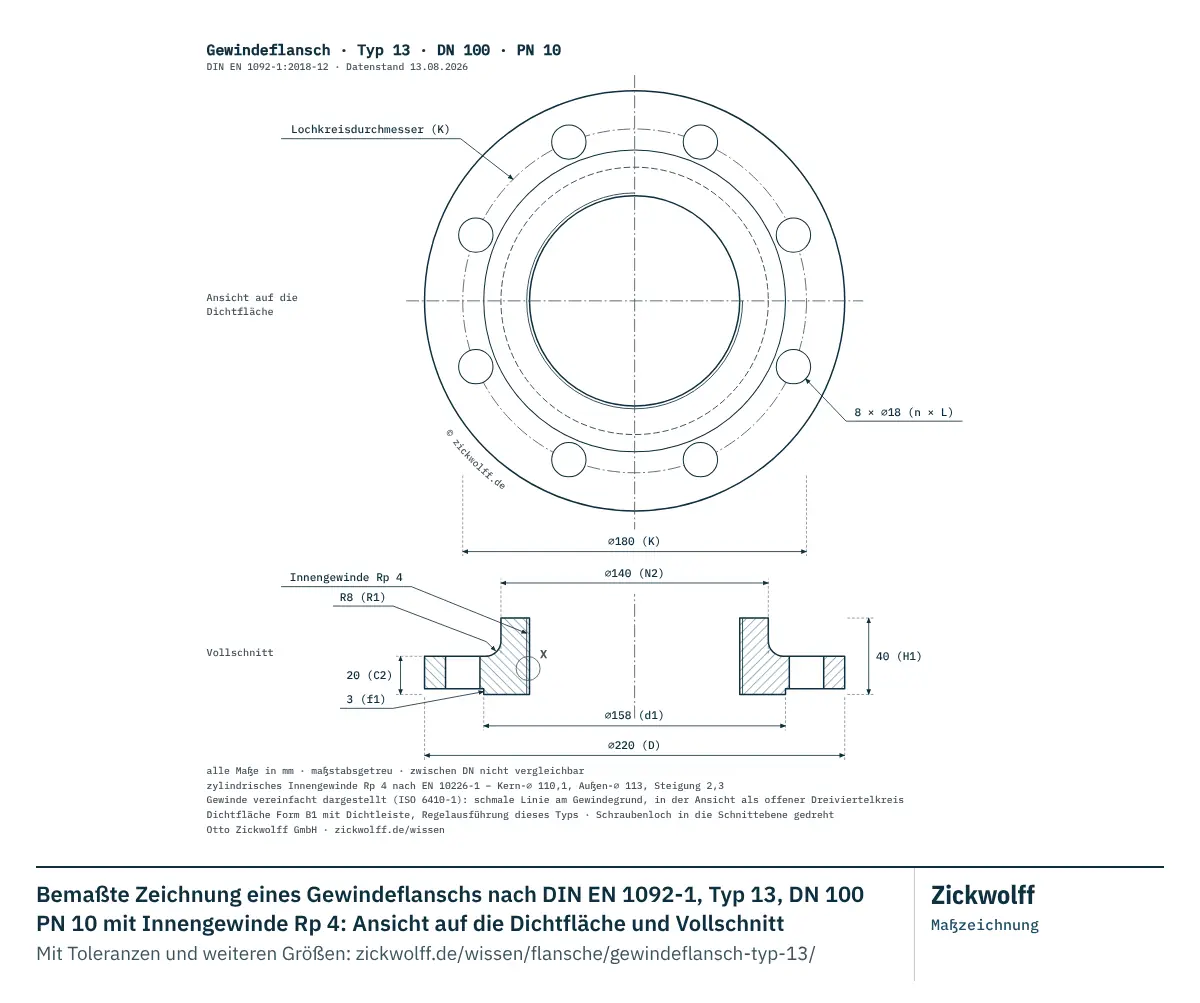

DN 100 PN 10
DN 40 PN 16
DN 50 PN 16
DN 65 PN 16

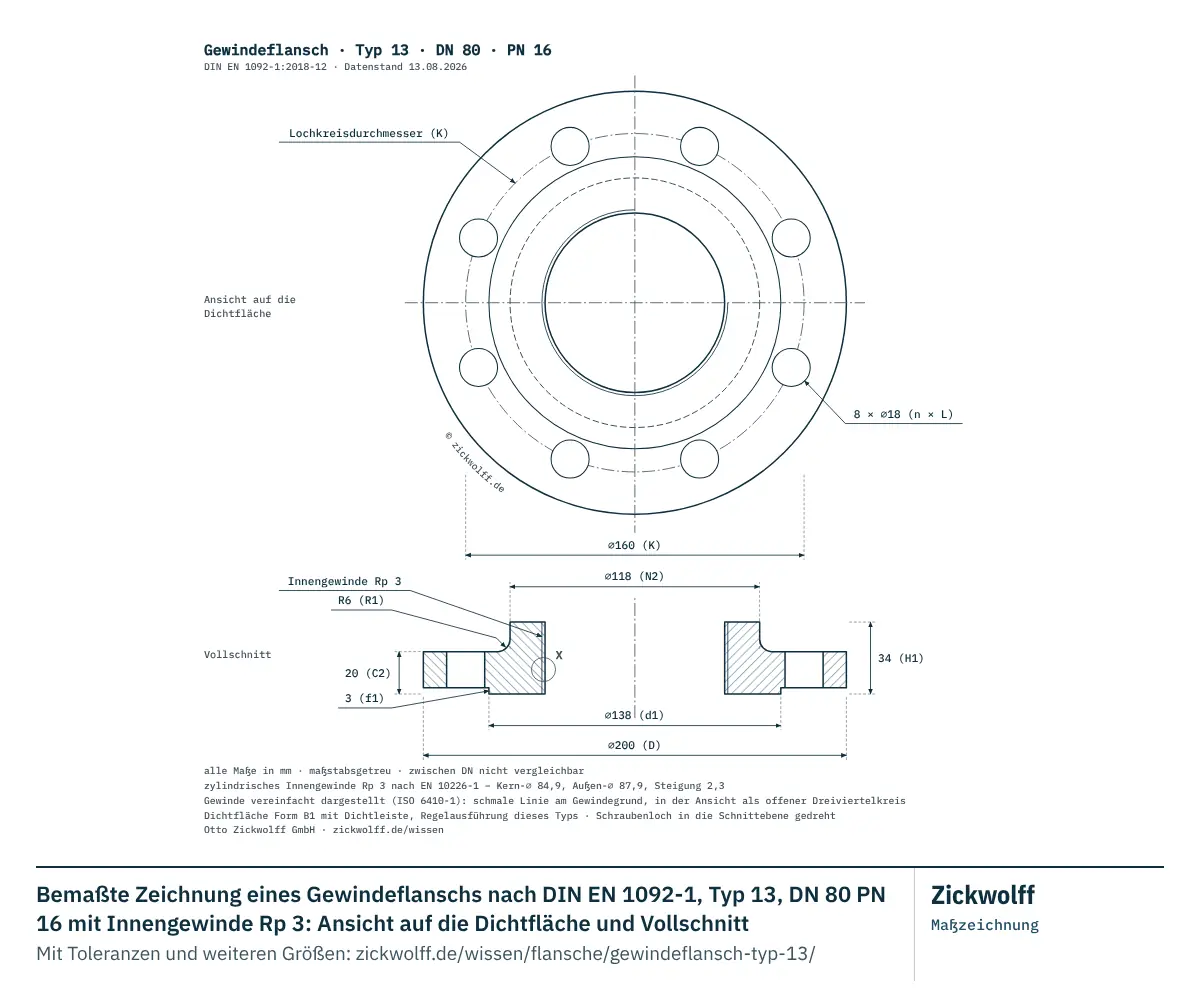

DN 80 PN 16
DN 100 PN 16
DN 15 PN 40

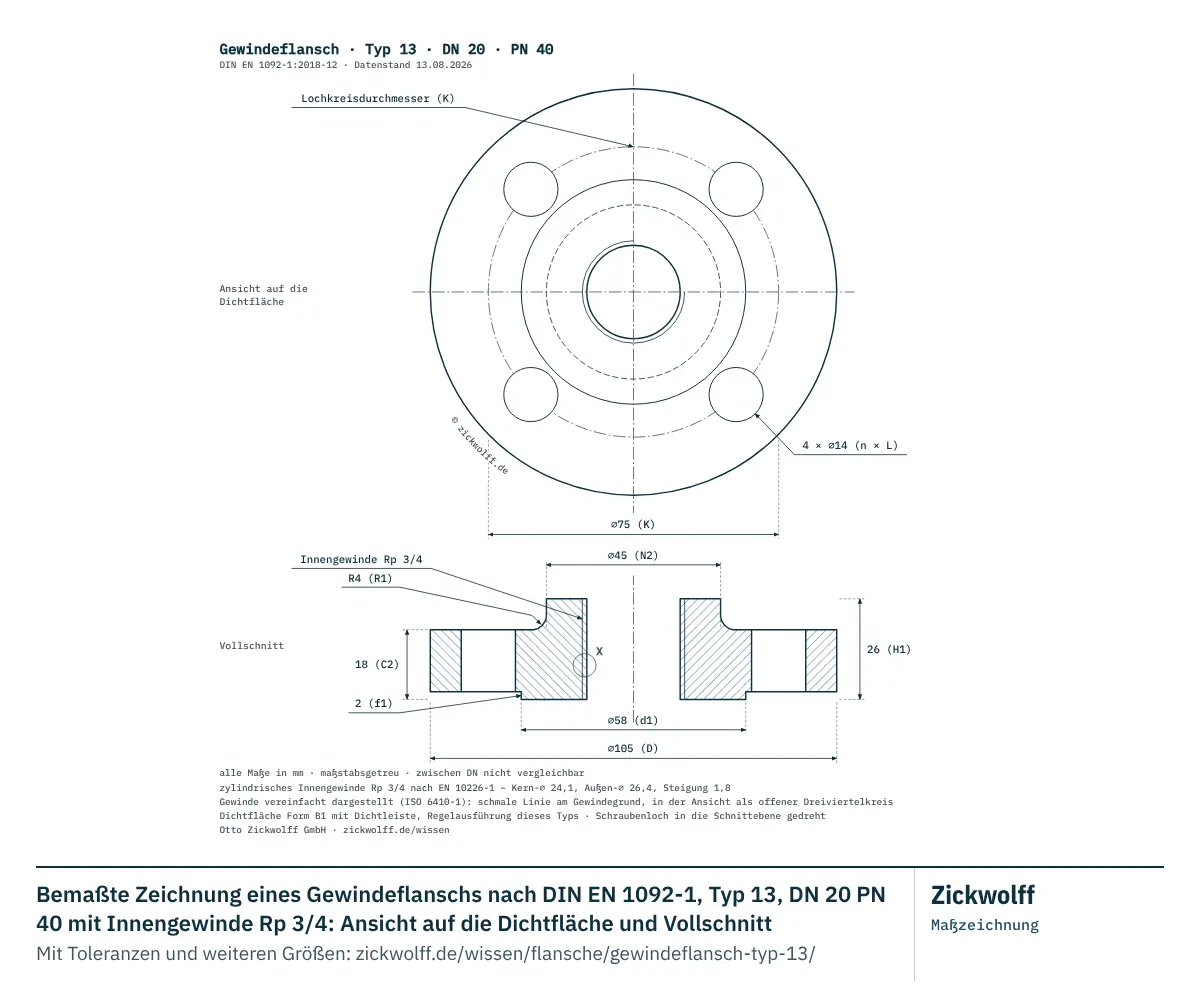

DN 20 PN 40
DN 25 PN 40
DN 32 PN 40

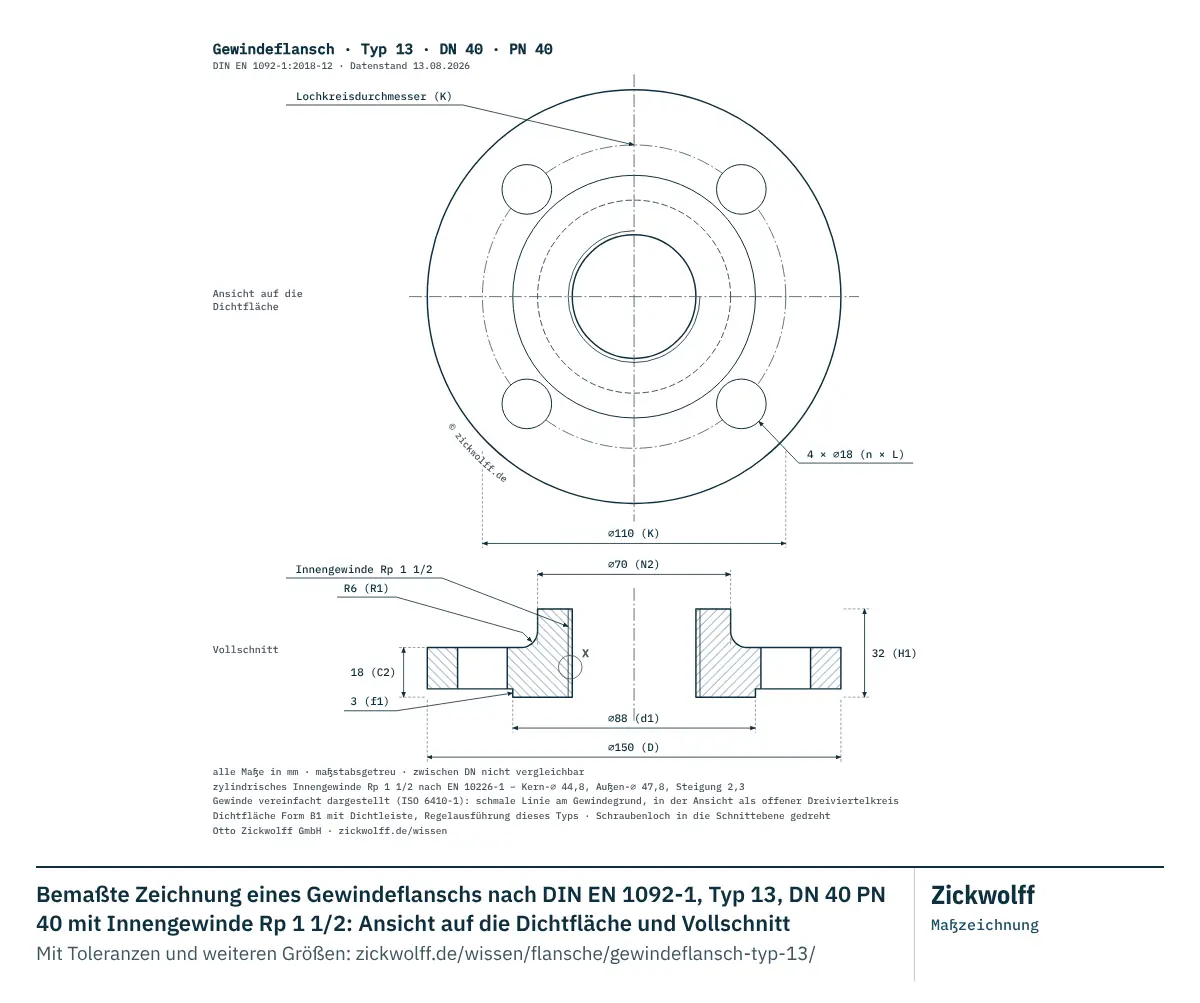

DN 40 PN 40
