GF iFIT montieren – Schritt für Schritt

Was Sie brauchen

Kein Strom, keine Maschine: die iFIT-Rohrschere (d16/d20) oder der Rohrschneider (d16–d32), das Anfas-/Kalibrierwerkzeug der Dimension – und für jede Verbindung einen Adapter und ein Modul. Rohrschere und Anfas-/Kalibrierwerkzeug gehören nach Herstellervorgabe zu jeder ersten Bestellung – wir nehmen sie mit in die Anfrage auf, wenn Sie noch keines haben.

Die Montage in vier Bildern

Die neun Schritte

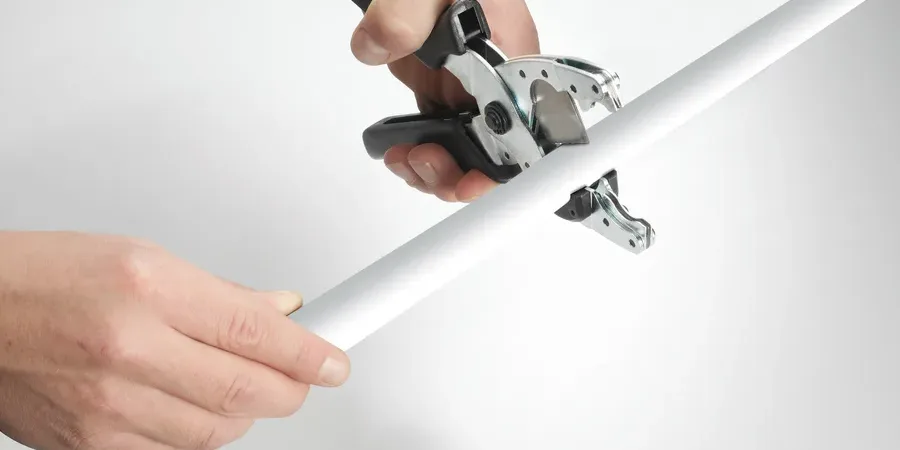

1. Rohr rechtwinklig ablängen

   Das Rohr mit der iFIT-Rohrschere (d16/d20) oder dem Rohrschneider (d25/d32) rechtwinklig (90°) ablängen und das Rohrende ansehen: gerade geschnitten, nicht oval. Beim Schutzrohr zuerst das Schutzrohr zurückschneiden.

   Werkzeug: iFIT-Rohrschere d16–d20 (762 101 108) oder iFIT-Rohrschneider d16–d32 (762 101 117)

   Fehlerbild: Schräg oder oval abgelängtes Rohr: Undichtigkeit am Rohr (GF-Hinweis).

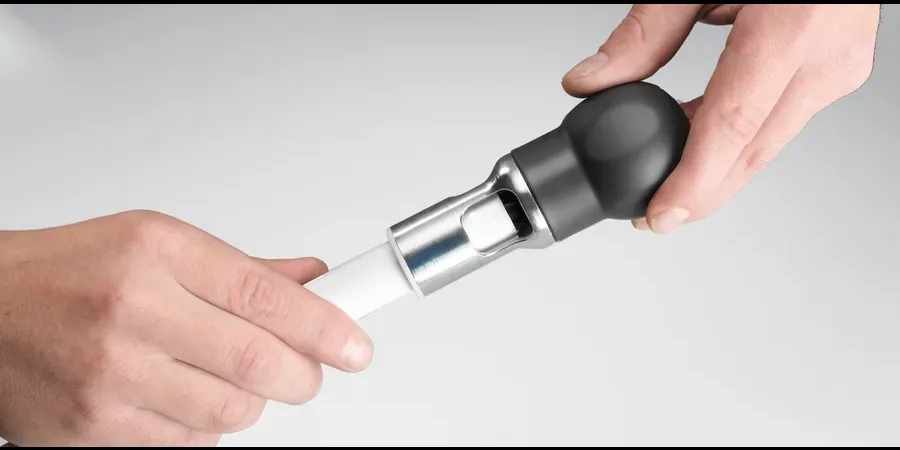

2. Rohrende anfasen und kalibrieren – in einem Schritt

   Das iFIT-Anfaswerkzeug der Dimension auf das Rohrende setzen und 1 bis 2 Umdrehungen drehen: Es fast außen an und kalibriert das Rohr rund. Die umlaufende Fase muss mindestens 1 mm betragen (x ≥ 1,0 mm für 16 × 2, 20 × 2, 25 × 2,5 und 32 × 3) – Späne entfernen, auch innen. Ist die Fase zu klein, das Werkzeug prüfen.

   Werkzeug: iFIT-Anfaswerkzeug d16 (762 101 116), d20 (762 101 120), d25 (762 101 125), d32

   Fehlerbild: Ohne oder mit zu kleiner Fase werden die O-Ringe beim Einstecken beschädigt – unkalibriertes Rohr ist unrund – Undichtigkeit (GF-Hinweis).

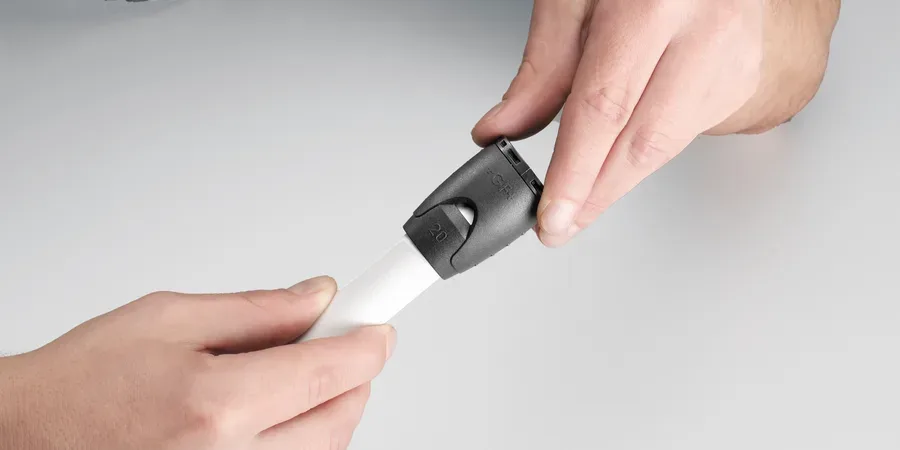

3. Adapter bis zum Anschlag auf das Rohr schieben

   Der iFIT-Adapter (einzeln verpackt, erst unmittelbar vor dem Gebrauch öffnen – innen liegt der scharfe Zahnring, nicht hineingreifen) wird bis zum Anschlag auf das vorbereitete Rohrende geschoben. Kontrolle: Das Sichtfenster des Adapters muss vollständig vom Rohr ausgefüllt sein – das ist die sichtbare Einstecktiefe.

   Werkzeug: kein Werkzeug – Adapter 16/20/25/32 (762 101 030/031/034/035)

   Fehlerbild: Sichtfenster nicht vollständig gefüllt: Rohr zu kurz eingeschoben – nachschieben, sonst keine sichere Verbindung.

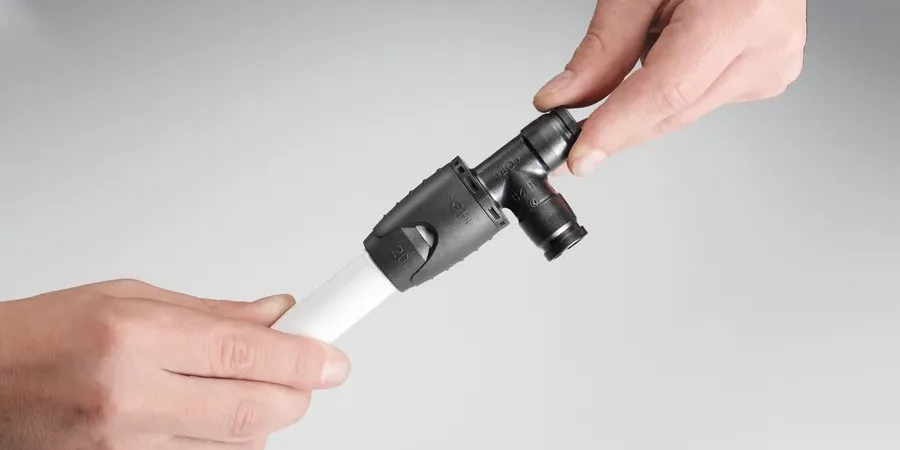

4. Modul auf den Adapter stecken bis zum Klick

   Das Modul (Winkel, T-Stück, Übergang …) auf den Adapter stecken und eindrücken, bis es hörbar klickt – die akustische Kontrolle. Damit ist das Modul am Rohr fixiert – zwei werkseitig eingelegte O-Ringe dichten. Eine Pressung gibt es nicht. Module mit Rohrkontur: Adapter derselben Dimension auf die Rohrkontur stecken, ebenfalls bis zum Anschlag.

   Werkzeug: kein Werkzeug

   Fehlerbild: Kein Klick: Modul nicht eingerastet, keine Zugsicherung – nicht verkantet nachdrücken, sonst Adapter erneuern.



5. Gegenzug-Probe

   Am Rohr gegen das Modul ziehen: Adapter und Modul dürfen dabei bis zu 5 mm auseinandergleiten – das ist der dynamische Haltemechanismus und laut GF kein Mangel – im Betrieb und bei der Druckprüfung wandert das Rohr ebenfalls etwas zurück. Löst sich die Verbindung, war das Modul nicht eingerastet.

   Werkzeug: kein Werkzeug

   Fehlerbild: Verbindung gleitet mehr als 5 mm oder löst sich: Adapter nicht bis zum Anschlag geschoben oder Modul ohne Klick.



6. Dichtheitsprüfung

   Vor dem Schließen von Wand oder Estrich die Leitung füllen, entlüften und auf Dichtheit prüfen, Ergebnis im Protokoll festhalten (Prüfwerte nach den Vorgaben des Planers). Dass das Rohr bei der Druckprüfung wenige Millimeter zurückwandert, ist laut GF normal.

   Werkzeug: Prüfpumpe, Manometer

   Fehlerbild: Ohne Prüfung bleibt ein nicht eingerastetes Modul unentdeckt, bis die Wand geschlossen ist.

7. Lösen und wiederverwenden – was laut GF geht

   Die Verbindung lässt sich lösen, der Adapter wird dabei aber zerstört und darf nicht wieder verwendet werden (geöffnete Adapter: keine Gewährleistung). Vorgehen laut GF: Bund der Halbschalen mit einer Wasserpumpenzange halten, Adaptergehäuse mit einer zweiten Zange gegen den Uhrzeigersinn lösen und abschrauben, Rohr vom Stütznippel ziehen, Gehäuse, Stützring und Zahnring abnehmen, Halbschalen und Stütznippel aus dem Modul nehmen, Klemmring mit der Zange lösen. Das Modul ist wiederverwendbar – das Rohrende wird um 6 mm (Einstecktiefe des Zahnrings) gekürzt und neu angefast und kalibriert, dann mit neuem Adapter gesteckt.

   Werkzeug: zwei Wasserpumpenzangen, neuer Adapter

   Fehlerbild: Geöffneten Adapter wieder einsetzen: keine Zugsicherung, keine Gewährleistung.



8. Rohr führen und biegen

   iFIT-Rohre lassen sich von Hand biegen: Polybutenrohr mit Biegeradius 5 × d frei verlegt (16: 80 mm, 20: 100 mm, 25: 125 mm, 32: 160 mm) und 8 × d im Schutzrohr (16: 128 mm, 20: 160 mm, 25: 200 mm) – Mehrschichtverbundrohr von Hand oder mit der Außenbiegefeder 5 × d (16: 80, 20: 100, 25: 125, 32: 160 mm), mit Biegewerkzeug 3,5 × d (56/70/88/112 mm) – keine Innenbiegefeder, Rohr nicht knicken. Polybutenrohr im Schutzrohr verlegen, wo es später nicht mehr zugänglich ist – Verbundrohr nicht dauerhaft dem Tageslicht aussetzen. Zur Befestigung machen wir keine Angaben.

   Werkzeug: Rohr-Außenbiegefeder 762 101 112/113/114/115 (16/20/25/32)

   Fehlerbild: Geknicktes Rohr oder Radius unter dem Mindestwert: Rohr beschädigt (GF-Hinweis).

9. Nur Systemteile verwenden

   Mit iFIT nur Rohre und Adapter aus dem iFIT-Sortiment verwenden – keine Fremdrohre, keine Komponenten anderer GF-Systeme (INSTAFLEX, JRG Sanipex). Übergänge auf andere Systeme führen über die Übergangsmodule mit Gewinde oder den Übergang auf Kupfer.

   Werkzeug: –

   Fehlerbild: Fremdrohr im Adapter: Zahnring und O-Ringe sind nicht darauf abgestimmt – Undichtigkeit, kein Systemschutz.

Woran man eine schlechte Verbindung erkennt

Jede Steckverbindung lässt sich von außen kontrollieren – das ist ihre Stärke. Fünf Bilder, bei denen nachgearbeitet wird:

• Schräg oder oval geschnittenes Rohr: neu ablängen – ein schiefer Schnitt dichtet nicht.
• Keine oder zu kleine Fase: Die O-Ringe werden beim Einstecken beschädigt – neu anfasen, Werkzeug prüfen (Fase mindestens 1 mm).
• Sichtfenster nicht vollständig gefüllt: Das Rohr steckt zu kurz im Adapter – nachschieben bis zum Anschlag.
• Kein hörbarer Klick: Das Modul ist nicht eingerastet und hält keinen Zug – gerade nachdrücken; war es verkantet, Adapter erneuern.
• Verbindung gleitet beim Gegenzug mehr als 5 mm oder löst sich: Adapter nicht am Anschlag oder Modul ohne Klick – Verbindung neu aufbauen.

Bis zu 5 mm Gleiten beim Gegenzug sind dagegen laut GF normal – das ist der dynamische Haltemechanismus, kein Mangel.

Die Montage im Video

GF zeigt die Montage mit Handwerkzeug und mit Akkuwerkzeug, die Montage am Rohrkonturmodul und die Demontage – die Videos laden erst nach Klick. Die Kapitelmarken springen direkt zum Schritt.

iFIT Stecksystem – Einfach schneller installieren · Video: GF Piping Systems (YouTube). Das Video wird erst nach Ihrem Klick geladen – dabei stellt Ihr Browser eine Verbindung zu YouTube (Google) her.

iFIT Installationsvideo – Handwerkzeug · Video: GF Piping Systems (YouTube). Das Video wird erst nach Ihrem Klick geladen – dabei stellt Ihr Browser eine Verbindung zu YouTube (Google) her.

iFIT Installationsvideo – Akkuwerkzeug · Video: GF Piping Systems (YouTube). Das Video wird erst nach Ihrem Klick geladen – dabei stellt Ihr Browser eine Verbindung zu YouTube (Google) her.

iFIT Installationsvideo – Montage Rohrkonturmodul · Video: GF Piping Systems (YouTube). Das Video wird erst nach Ihrem Klick geladen – dabei stellt Ihr Browser eine Verbindung zu YouTube (Google) her.

iFIT Installationsvideo – Demontage · Video: GF Piping Systems (YouTube). Das Video wird erst nach Ihrem Klick geladen – dabei stellt Ihr Browser eine Verbindung zu YouTube (Google) her.

Dichtheitsprüfung

Vor dem Schließen von Wand oder Estrich wird die Leitung gefüllt, entlüftet und auf Dichtheit geprüft – mit Prüfwerten nach den Vorgaben des Planers, das Ergebnis gehört ins Protokoll. Dass das Rohr dabei wenige Millimeter zurückwandert, ist laut GF normal.

Lösen und wiederverwenden – was laut GF geht

Eine iFIT-Verbindung lässt sich lösen – der Adapter wird dabei aber zerstört und darf nicht wieder eingesetzt werden. Das Vorgehen laut GF: Bund der Halbschalen mit einer Wasserpumpenzange halten, Adaptergehäuse mit einer zweiten Zange gegen den Uhrzeigersinn abschrauben, Rohr abziehen. Das Modul ist wiederverwendbar: Rohrende um 6 mm kürzen, neu anfasen und kalibrieren, mit neuem Adapter stecken. Das unterscheidet iFIT von jeder Pressverbindung, die nur herausgetrennt werden kann – und macht Korrekturen und spätere Umbauten einfach.
