Stecksysteme · GF iFIT
GF iFIT: Teile und Werkzeug
Das iFIT-Sortiment umfasst gut 100 Artikel – und ist trotzdem übersichtlich, weil die modulare Adaptertechnik die Dimension in den Adapter legt: Ein Modul passt für d16 und d20, eines für d25 und d32. Diese Seite ordnet das Sortiment nach Typen – mit Bild, GF-Code, Dimensionen, Packungsgröße und Lieferbarkeit. Alles ab Lager, auch in Einzelverpackung.
Die Typen im Bild
- Adapter
- Winkel-Modul 90°
- T-Modul
- Reduktions-Modul
- Übergangs-Modul mit Gewinde
- Armaturenanschluss-Modul (Wandscheibe)
- ML- und PB-Rohr

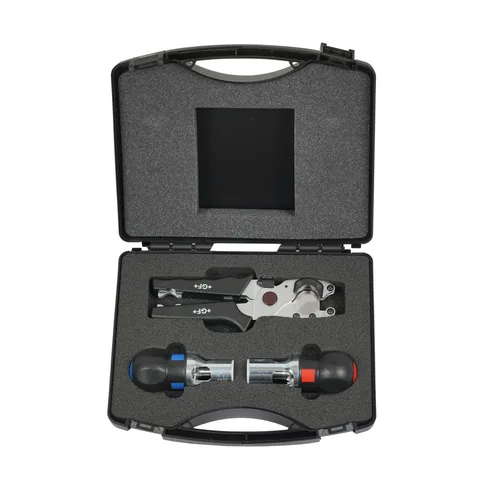

- Werkzeug-Set

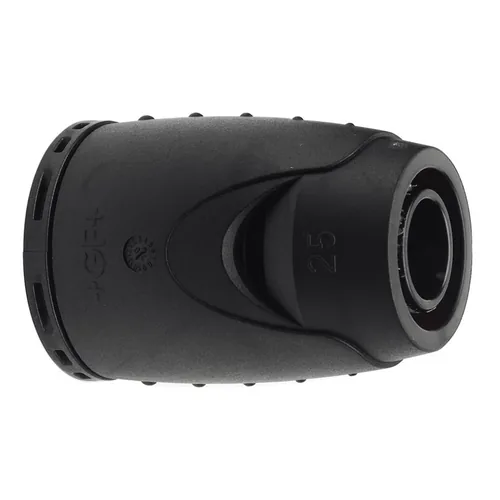

Adapter – die Dimension des Systems
Jede Verbindung braucht einen Adapter der Rohrdimension: Er trägt Zahnring, O-Ringe und Sichtfenster. Adapter sind einzeln verpackt und werden erst unmittelbar vor dem Stecken geöffnet – innen liegt der scharfe Zahnring.
| GF-Code | Artikel | Dimension | Packung (Stück) | Lieferbarkeit |
|---|---|---|---|---|
| 762 101 030 | iFIT-Adapter 16 mm · auch einzeln verpackt | 16 | 10 | ab Lager |
| 762 101 031 | iFIT-Adapter 20 mm · auch einzeln verpackt | 20 | 10 | ab Lager |
| 762 101 034 | iFIT-Adapter 25 mm · auch einzeln verpackt | 25 | 5 | ab Lager |
| 762 101 035 | iFIT-Adapter 32 mm | 32 | 5 | ab Lager |
Module: Winkel, T-Stücke, Reduktionen, Verteiler
Die Formteile des Systems – aus PPSU, je Modul für zwei Dimensionen. T-Module gibt es auch reduziert, Verteiler-Module für die Etagenverteilung.
Ganze Tabelle anzeigen · mehr als 20 Zeilen
| GF-Code | Artikel | Dimension | Packung (Stück) | Lieferbarkeit |
|---|---|---|---|---|
| Winkel-Module | ||||
| 762 101 046 | iFIT-Winkel-Modul 90° 16/20 mm · auch einzeln verpackt | 16/20 | 10 | bestellbar |
| 762 101 202 | iFIT-Winkel-Modul 90° 16/20 mm mit Rohrkontur | 16/20 | 5 | ab Lager |
| 762 101 179 | iFIT-Winkel-Modul 90° 25/32 mm · auch einzeln verpackt | 25/32 | 5 | ab Lager |
| 762 101 180 | iFIT-Winkel-Modul 45° 25/32 mm | 25/32 | 5 | ab Lager |
| 762 101 203 | iFIT-Winkel-Modul 90° 25/32 mm mit Rohrkontur | 25/32 | 2 | ab Lager |
| T-Module | ||||
| 762 101 042 | iFIT-T-Modul 90° 16/20 mm · auch einzeln verpackt | 16/20 | 10 | ab Lager |
| 762 101 204 | iFIT-T-Modul 90° 16/20 mm mit Rohrkontur | 16/20 | 5 | ab Lager |
| 762 101 181 | iFIT-T-Modul 90° 25/32 mm · auch einzeln verpackt | 25/32 | 5 | ab Lager |
| 762 101 205 | iFIT-T-Modul 90° 25/32 mm mit Rohrkontur | 25/32 | 2 | ab Lager |
| 762 101 187 | iFIT-T-Modul 90° 25/32-16/20-16/20 mm · auch einzeln verpackt | 25/32-16/20-16/20 | – | ab Lager |
| 762 101 185 | iFIT-T-Modul 90° 25/32-16/20-25/32 mm · auch einzeln verpackt | 25/32-16/20-25/32 | – | ab Lager |
| 762 101 183 | iFIT-T-Modul 90° 25/32-25/32-16/20 mm · auch einzeln verpackt | 25/32-25/32-16/20 | – | ab Lager |
| Muffe- und Reduktions-Module | ||||
| 762 101 044 | iFIT-Muffe/Reduktionsmodul 16/20 mm · auch einzeln verpackt | 16/20 | 10 | ab Lager |
| 762 101 177 | iFIT-Reduktionsmodul 16/20-25/32 mm | 16/20-25/32 | 2 | ab Lager |
| 762 101 175 | iFIT-Muffe/Reduktionsmodul 25/32 mm · auch einzeln verpackt | 25/32 | 5 | ab Lager |
| Verteiler-Module | ||||
| 762 101 294 | iFIT-Verteiler-Modul 2-fach | – | – | ab Lager |
| 762 101 295 | iFIT-Verteiler-Modul 3-fach | – | – | ab Lager |
| 762 101 296 | iFIT-Verteiler-Modul 4-fach | – | – | ab Lager |
Übergangsmodule: Gewinde, Kupfer, Heizkörper
Übergangsmodule mit Innen- oder Außengewinde (½ bis 1 Zoll, Messing oder bleifreier Rotguss) verbinden iFIT mit Armaturen, Gewindefittings und über Gewinde mit jedem Metall- und Presssystem; dazu kommen das Press-Übergangsmodul auf Kupfer 15 mm und die Heizkörperanschluss-Winkel. Welcher Übergang zu welchem Bestandsrohr passt: Übergänge auf andere Systeme.
Ganze Tabelle anzeigen · mehr als 20 Zeilen
| GF-Code | Artikel | Dimension | Packung (Stück) | Lieferbarkeit |
|---|---|---|---|---|
| Übergangsmodule | ||||
| 762 101 265 | iFIT-Übergangs-Modul mit AG 16/20-1/2 · auch einzeln verpackt | 16/20-1/2 | 10 | ab Lager |
| 762 101 267 | iFIT-Übergangs-Modul mit IG 16/20-1/2 · auch einzeln verpackt | 16/20-1/2 | 10 | ab Lager |
| 762 101 270 | iFIT-Winkel-Modul mit AG 16/20-1/2 · auch einzeln verpackt | 16/20-1/2 | 10 | bestellbar |
| 762 101 272 | iFIT-T-Modul mit IG 16/20-1/2 · auch einzeln verpackt | 16/20-1/2 | 5 | ab Lager |
| 762 101 287 | iFIT-Winkel-Modul mit IG 16/20-1/2 · auch einzeln verpackt | 16/20-1/2 | 10 | ab Lager |
| 762 101 293 | iFIT-Übergang auf Kupfer 16/20-15 mm · auch einzeln verpackt | 16/20-15 | 10 | ab Lager |
| 762 101 266 | iFIT-Übergangs-Modul mit AG 16/20-3/4 · auch einzeln verpackt | 16/20-3/4 | 10 | ab Lager |
| 762 101 268 | iFIT-Übergangs-Modul mit IG 16/20-3/4 · auch einzeln verpackt | 16/20-3/4 | 10 | ab Lager |
| 762 101 271 | iFIT-Winkel-Modul mit AG 16/20-3/4 · auch einzeln verpackt | 16/20-3/4 | 10 | ab Lager |
| 762 101 290 | iFIT-Winkel-Modul mit IG 16/20-3/4 · auch einzeln verpackt | 16/20-3/4 | 10 | ab Lager |
| 762 101 278 | iFIT-Übergangs-Modul mit AG 25/32-1 · auch einzeln verpackt | 25/32-1 | 2 | ab Lager |
| 762 101 280 | iFIT-Übergangs-Modul mit IG 25/32-1 · auch einzeln verpackt | 25/32-1 | 2 | ab Lager |
| 762 101 286 | iFIT-Winkel-Modul mit AG 25/32-1 · auch einzeln verpackt | 25/32-1 | 2 | ab Lager |
| 762 101 277 | iFIT-Übergangs-Modul mit AG 25/32-3/4 · auch einzeln verpackt | 25/32-3/4 | 2 | ab Lager |
| 762 101 279 | iFIT-Übergangs-Modul mit IG 25/32-3/4 · auch einzeln verpackt | 25/32-3/4 | 2 | ab Lager |
| 762 101 285 | iFIT-Winkel-Modul mit AG 25/32-3/4 · auch einzeln verpackt | 25/32-3/4 | 2 | ab Lager |
| 762 101 288 | iFIT-Winkel-Modul mit IG 25/32-3/4 · auch einzeln verpackt | 25/32-3/4 | 5 | ab Lager |
| 762 101 289 | iFIT-T-Modul mit IG 25/32-3/4 · auch einzeln verpackt | 25/32-3/4 | 2 | ab Lager |
| Heizkörperanschluss | ||||
| 762 101 064 | iFIT-Heizkörperanschlusswinkel-Modul einfach | – | 5 | ab Lager |
Armaturenanschluss-Module (Wandscheiben)
Für den Wandanschluss von Armatur, Eckventil oder Brause: Armaturenanschluss-Module einfach und doppelt, mit Innengewinde ½.
Ganze Tabelle anzeigen · mehr als 10 Zeilen
| GF-Code | Artikel | Dimension | Packung (Stück) | Lieferbarkeit |
|---|---|---|---|---|
| 355 559 001 | iFIT-Dosenhalter einfach | – | – | ab Lager |
| 355 559 301 | iFIT-Dosenhalter doppelt 553 mm | – | – | ab Lager |
| 355 576 601 | iFIT-Dosenhalter doppelt 600 mm | – | – | ab Lager |
| 762 101 022 | iFIT-Armaturenanschluss-Modul doppelt | – | – | bestellbar |
| 762 101 033 | iFIT-Schallschutz für Armaturenanschlüsse | – | 10 | ab Lager |
| 762 101 036 | iFIT-Schallschutz-Set für Armaturenanschlüsse | – | 5 | ab Lager |
| 762 101 225 | iFIT-Armaturenanschluss mit Gehäuse einfach | – | – | ab Lager |
| 762 101 226 | iFIT-Armaturenanschluss mit Gehäuse doppelt | – | – | ab Lager |
| 762 101 260 | iFIT-Armaturenanschluss-Modul einfach · auch einzeln verpackt | – | 2 | ab Lager |
| 762 101 261 | iFIT-Armaturenanschluss-Modul doppelt | – | 2 | ab Lager |
| 762 101 262 | iFIT-UP-Spülkastenanschluss Modul · auch einzeln verpackt | – | – | ab Lager |
| 762 101 303 | iFIT-Armaturenanschluss mit Gehäuse einfach · auch einzeln verpackt | – | – | ab Lager |
| 762 101 304 | iFIT-Armaturenanschluss mit Gehäuse einfach · auch einzeln verpackt | – | – | bestellbar |
| 762 101 305 | iFIT-Armaturenanschluss mit Gehäuse doppelt · auch einzeln verpackt | – | – | bestellbar |
| 762 101 364 | iFIT-Armaturenanschluss-Modul einfach · auch einzeln verpackt | – | – | ab Lager |
Rohre
Zum System gehören zwei Rohre: das Polybutenrohr (PB) in Ringen, auch im Schutzrohr – für Leitungen, die später unzugänglich sind –, und das Mehrschichtverbundrohr PE-RT II/Al/PE-RT II in Stangen und Ringen, formstabil und sauerstoffdicht. Fremdrohre gehören nicht in den Adapter – zugelassen ist das System nur mit den eigenen Rohren.
| GF-Code | Artikel | Dimension | Packung | Lieferbarkeit |
|---|---|---|---|---|
| – | iFIT-Rohr d16 – Polybuten oder Mehrschichtverbund (Auswahl in der Anfrage) | 16 | – | ab Lager |
| – | iFIT-Rohr d20 – Polybuten oder Mehrschichtverbund (Auswahl in der Anfrage) | 20 | – | ab Lager |
| – | iFIT-Rohr d25 – Polybuten oder Mehrschichtverbund (Auswahl in der Anfrage) | 25 | – | ab Lager |
| – | iFIT-Rohr d32 – Polybuten oder Mehrschichtverbund (Auswahl in der Anfrage) | 32 | – | ab Lager |
Werkzeug
Rohrschere oder Rohrschneider und das Anfas-/Kalibrierwerkzeug der Dimension – mehr braucht die Montage nicht. Beides gehört nach Herstellervorgabe zu jeder ersten Bestellung; wir nehmen es mit in die Anfrage auf, wenn Sie noch keines haben. Für das Verbundrohr gibt es Außenbiegefedern je Dimension.
| GF-Code | Artikel | Dimension | Packung (Stück) | Lieferbarkeit |
|---|---|---|---|---|
| 762 101 116 | iFIT-Anfaswerkzeug 16 mm | 16 | 1 | ab Lager |
| 762 101 117 | iFIT-Rohrschneider für 16-32 mm | 16-32 | 1 | ab Lager |
| 762 101 108 | iFIT-Rohrschere für 16/20 mm | 16/20 | 1 | ab Lager |
| 762 101 120 | iFIT-Anfaswerkzeug 20 mm | 20 | 1 | bestellbar |
| 762 101 122 | Werkzeug-Set für ML- und PB-Rohre (Schere und Entgrater 16 und 20 mm) | 20 | 1 | ab Lager |
| 762 101 125 | iFIT-Anfaswerkzeug 25 mm | 25 | 1 | ab Lager |
| 762 101 133 | Werkzeug-Set für ML- und PB-Rohre (Rohrschneider und Entgrater 25+32 mm) | 32 | 1 | ab Lager |
| – | iFIT-Ersatzklinge für Rohrschere · auch einzeln verpackt | – | – | bestellbar |
| 355 632 421 | iFIT-Ersatzklinge für Rohrschere | – | – | ab Lager |
| 762 101 118 | iFIT-Ersatzklinge für Rohrschneider · auch einzeln verpackt | – | 1 | ab Lager |
Unterlagen des Herstellers
Maßgeblich für Einsatzgrenzen und Montage sind die Unterlagen von GF. Hier können Sie sie herunterladen – den Stand nennt jeder Eintrag.
- Montageanleitung iFIT d16–d32 von GF (PDF, 1,1 MB, Stand 2025) – Montage und Demontage in Bildern, mehrsprachig
- iFIT-Broschüre von GF (PDF, 21 MB, Ausgabe 2025) – Systemüberblick mit Vorteilen, Rohrtypen und Dimensionen
Lieferbarkeit und Bezug
Die Norm nennt Maße. Was hier steht, führen wir – ab Lager oder auf Bestellung; was wie schnell verfügbar ist, klären wir auf Anfrage. „Ab Lager“ heißt bei iFIT auch: in Einzelverpackung, Stück für Stück, Abholung oder Versand. Wie viele Teile Ihr Vorhaben braucht, rechnet das Stücklisten-Werkzeug – die fertige Liste geht direkt in die Anfrage.
