Maßtabelle · Flansche · Typ 02/04 + Bund 32/34

Loser Flansch Typ 02 und 04: Maßtabelle und Maßzeichnung nach DIN EN 1092-1

Abmessungen für den losen Flansch Typ 02 und 04 nach DIN EN 1092-1 (früher DIN 2642) mit der Maßzeichnung Ihrer Größe – lieferbar ab Lager oder auf Bestellung. Die zweiteiligen Losflansch-Systeme nach DIN EN 1092-1 in einer Tabelle je Druckstufe: loser Flansch Typ 02 mit glattem Bund 32 (PN 6 bis PN 40) und loser Flansch Typ 04 mit Vorschweißbund 34 (PN 10 bis PN 40) – mit Bohrung B₂/B₃, Flanschdicke C₁, Bunddicke F, Bundhöhe H₂, den Anschlussmaßen D, K, n × L, d₁ und Richtgewichten je Teil. Alle Maße in Millimeter, Maßbuchstaben nach DIN EN 1092-1.

Maßzeichnung für Ihre Größe

Die Maßzeichnung – auch Maßskizze, Maßblatt oder bemaßte Zeichnung genannt – zeigt alle Maße, das Lochbild und die Toleranzen für Ihre Größe.

So geht es: Wählen Sie im Feld „Druckstufe“ PN 16 und im Feld „Nennweite“ DN 100. Die Maßzeichnung zeigt sofort alle Maße des losen Flanschs Typ 02 und 04 mit Toleranzen, die Tabelle darunter alle Größen. Mit „Diese Größe als PDF drucken“ nehmen Sie die Zeichnung mit.

Beispiel DN 100 PN 16: Außendurchmesser D 220 mm, Lochkreisdurchmesser K 180 mm, Schraubenlöcher n × L 8 × ⌀18 mm, Schraubengröße M16, Flanschdicke C1 22 mm, Bohrung des losen Flansches B 120 mm, Gewicht loser Flansch (Richtwert Stahl) 4,2 kg.

Direktaufruf dieser Größe: https://www.zickwolff.de/wissen/flansche/lose-flansche-typ-02-04/?pn=16&dn=100

Ausführung, Druckstufe und Nennweite wählen – Zeichnung und Maßtabelle zeigen dann genau diese Ausführung, mit den Zahlenwerten direkt in der Zeichnung statt nur den Maßbuchstaben. Die Tabellen zu den hier geführten Nennweiten stehen weiter unten. Loser Flansch mit glattem Bund und Loser Flansch mit Vorschweißbund – die Unterschiede stehen weiter unten.

Ausführung

Die grauen Größen führt DIN EN 1092-1; unsere Maßübersicht zeigt sie zurzeit nicht.

Loser Flansch mit glattem Bund · Typ 02+32 · DN 100 · PN 16

Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 100 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt 8 × ⌀18 (n × L) Lochkreisdurchmesser (K) Ansicht auf die Dichtfläche ⌀180 (K) ⌀120 (B) ⌀158 (d1) ⌀220 (D) 22 (C1) 18 (F) 6 (E) Vollschnitt Teile getrennt Loser Flansch mit glattem Bund · Typ 02+32 · DN 100 · PN 16 DIN EN 1092-1:2018-12 · Datenstand 13.08.2026 alle Maße in mm · maßstabsgetreu · zwischen DN nicht vergleichbar loser Flansch Typ 02 und glatter Bund Typ 32 beide Teile getrennt dargestellt, gegenläufig schraffiert – der Abstand zwischen ihnen ist Darstellung und kein Maß; im Einbau liegt der Ring auf dem Bund der lose Flansch ist drehbar: er überträgt nur die Schraubenkraft und berührt das Medium nicht abgedichtet wird am Bund, sein Außendurchmesser ⌀158 ist die Dichtfläche der glatte Bund 32 wird über das Rohr geschoben: vorgesehen ist Rohr ⌀114,3 der glatte Bund 32 wird über das Rohr geschoben und verschweißt: sein Durchgang ist der Rohr-Außendurchmesser Fase E an der bundseitigen Kante des Durchgangs B; die Norm bemaßt nur ihre Länge, der Winkel 45° ist eine dokumentierte Konvention Schraubenloch in die Schnittebene gedreht Otto Zickwolff GmbH · zickwolff.de/wissen © zickwolff.de
Bemaßte Zeichnung des losen Flanschs Typ 02 mit glattem Bund Typ 32 in DN 100 PN 16: oben die Ansicht, unten der Vollschnitt beider Teile. Der lose Flansch ist ein Ring ohne Dichtfläche – er überträgt allein die Schraubenkraft und lässt sich drehen, bis die Schraubenlöcher zum Gegenflansch passen. Gedichtet wird am Bund (Außendurchmesser ⌀158 mm). Die beiden Teile sind im Schnitt getrennt übereinander gezeichnet und gegenläufig schraffiert, damit auf einen Blick erkennbar ist, dass es zwei Bauteile sind. Der Abstand zwischen ihnen ist Darstellung und kein Maß – im Einbau liegt der Ring auf dem Bund. Der glatte Bund Typ 32 ist eine flache Scheibe und wird über das Rohr geschoben und verschweißt. An der bundseitigen Kante des Durchgangs B sitzt die Fase E 6 mm; sie lässt den Ring über Hohlkehle und Schweißnaht des Bundes kippen. Die Norm bemaßt nur ihre Länge, der gezeichnete Winkel ist eine dokumentierte Konvention. Das Schraubenloch ist in die Schnittebene gedreht dargestellt (Klappschnitt), die Schraffur bricht dort auf; bemaßt ist es in der Ansicht. Beide Ansichten im gleichen Maßstab auf gemeinsamer Mittellinie. Maßbuchstaben nach DIN EN 1092-1 in Klammern hinter dem Wert. Zeichnung aus den Normmaßen berechnet.

Technische Grundlage: DIN EN 1092-1:2018-12. Die Darstellung wurde von Zickwolff für die praktische Anwendung aufbereitet: eigene Gliederung, eigene Benennungen und die Angabe, welcher Art jeder Wert ist. Maßgeblich für normative Anforderungen ist die Originalnorm.

Loser Flansch Typ 02 mit glattem Bund Typ 32, DN 100 PN 16 – Nennmaße nach DIN EN 1092-1, Einheit an jedem Wert
MerkmalWertArt der Angabe
Grunddaten
NennweiteDN 100Normmaß
DruckstufePN 16Normmaß
Gewicht loser Flansch (Richtwert Stahl)4,2 kgRichtwert
Gewicht Bund (Richtwert Stahl)1,3 kgRichtwert
Lieferbarkeitab Lager oder auf BestellungHandelsangabe
Anschlussmaße Die Maße, die über die Passung zum Gegenflansch entscheiden.
Außendurchmesser D220 mmNormmaß
Lochkreisdurchmesser K180 mmNormmaß
Schraubenlöcher n × L8 × ⌀18 mmNormmaß
SchraubengrößeM16Normmaß
Flanschdicke C122 mmNormmaß
Bohrung des losen Flansches B120 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehenNormmaß
Fase am Durchgang E6 mm – axiale Länge an der bundseitigen Kante des Durchgangs B; den Winkel legt die Norm nicht festNormmaß
Bund (Bördel) Der Bund trägt die Dichtfläche – der lose Flansch überträgt nur die Schraubenkraft.
Bund-Außendurchmesser d1158 mm – Außendurchmesser des Bundes; an ihm wird gedichtetNormmaß
Bunddicke F18 mmNormmaß

Ohne Eintrag in der Spalte „Art der Angabe“: Normmaß. Ein Maß, das DIN EN 1092-1 für diese Größe festlegt.

Wo genau gemessen wird

Außendurchmesser D
größter Durchmesser des Flanschblatts, über die Kante gemessen
Lochkreisdurchmesser K
Durchmesser des Kreises durch die Mittelpunkte der Schraubenlöcher – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
Schraubenlöcher n × L
Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist immer größer als die Schraube (Beispiel: Loch 18 mm, Schraube M16)
Flanschdicke C1
Dicke des losen Rings, nicht des Bundes messen
Bohrung des losen Flansches B
Innendurchmesser des Rings – er sitzt mit Spiel über dem Bund und lässt sich drehen
Bund-Außendurchmesser d1
Außendurchmesser des Bundes – an ihm wird gedichtet, nicht am losen Flansch
Bunddicke F
Dicke der Bundscheibe
Fase am Durchgang E
axiale Länge der Fase an der bundseitigen Kante des Durchgangs B – sie zeigt zum Bund hin

Nicht in der Maßzeichnung: DN 450 PN 40 (Loser Flansch mit Vorschweißbund) – die Norm legt Flanschdicke oder Durchgang B des losen Flansches nicht fest

Maße sind Nennmaße nach DIN EN 1092-1 und ersetzen nicht das Datenblatt der konkreten Ausführung. Keine Aussage zur Druck- oder Temperatureignung und keine Werkstoffaussage. DN ist eine Kennzahl und keine Millimeterangabe – der Innendurchmesser weicht davon ab. Direktlink zu dieser Größe

Die Norm nennt Maße. Was hier steht, führen wir – ab Lager oder auf Bestellung; was wie schnell verfügbar ist, klären wir auf Anfrage.

So messen Sie richtig

Vier Maße bestimmen einen Flansch: Außendurchmesser D, Lochkreis K, Zahl und Durchmesser der Schraubenlöcher n × L und die Flanschdicke C. Den Lochkreis misst man von Lochmitte zu gegenüberliegender Lochmitte – oder einfacher von der Außenkante des einen Lochs zur Innenkante des gegenüberliegenden, das ergibt denselben Wert. Die Flanschdicke wird von der Dichtfläche bis zur Rückseite des Blatts gemessen: eine vorstehende Dichtleiste ist in C schon enthalten.

Außendurchmesser D
größter Durchmesser des Flanschblatts, über die Kante gemessen
Lochkreisdurchmesser K
Durchmesser des Kreises durch die Mittelpunkte der Schraubenlöcher – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
Schraubenlöcher n × L
Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist immer größer als die Schraube (Beispiel: Loch 18 mm, Schraube M16)
Dichtleisten-Durchmesser d1
Durchmesser der vorstehenden Dichtleiste, über ihre Außenkante gemessen
Abstand benachbarter Schraubenlöcher
bei gleichen Löchern von der Außenkante des einen zur Innenkante des anderen Lochs messen (in Messrichtung ist das dieselbe Seite) – das halbe Loch hier hebt das halbe Loch dort auf: genau das Mittenmaß. Gilt für den Lochkreis K wie für den Lochabstand, solange beide Löcher gleich groß sind
Flanschdicke C1
Dicke des losen Rings, nicht des Bundes messen
Bohrung des losen Flansches B
Innendurchmesser des Rings – er sitzt mit Spiel über dem Bund und lässt sich drehen
Bund-Außendurchmesser d1
Außendurchmesser des Bundes – an ihm wird gedichtet, nicht am losen Flansch
Bunddicke F
Dicke der Bundscheibe
Bundhöhe H2
Gesamthöhe des Vorschweißbundes einschließlich Hals
Ansatzdurchmesser des Bundes N1
am Übergang zur Bundscheibe messen, wo der Hals am dicksten ist – nicht am Schweißende
Wanddicke am Schweißende des Bundes S
volle Wand an der Stirnebene des Halses – das ist das dünne Ende, bei Innenausdrehung steht dort Sp = Rohrwand
Fase am Durchgang E
axiale Länge der Fase an der bundseitigen Kante des Durchgangs B – sie zeigt zum Bund hin

Ein Messwert trifft die Tabelle selten genau: DIN EN 1092-1 lässt am Lochkreis ±1,0 mm zu (Schrauben bis M24), am Außendurchmesser bis DN 150 ±2,0 mm und an einer Flanschdicke bis 18 mm +1,0/−1,3 mm. Die Maßzeichnung auf dieser Seite zeigt die Grenzabmaße zu jeder Größe.

Gemessen, aber nicht sicher, welche Größe es ist? Die Rückwärtssuche „Flansch bestimmen“ findet sie aus Ihren Werten, und der Norm-Check ordnet einen einzelnen Wert in die Grenzen der Norm ein.

Anschlussmaße sind typunabhängig: Außendurchmesser D, Lochkreis K, Löcher n × L und Dichtleiste d₁ gelten je DN und PN für alle Flanschtypen nach DIN EN 1092-1 – sie stehen hier mit in den Tabellen. Die typübergreifende Übersicht aller Druckstufen finden Sie in den Flanschmaßen PN 6 bis PN 40; typspezifisch sind hier Bohrung B₂/B₃, Flanschdicke C₁, Bunddicke F und Bundhöhe H₂.

Beim Losflansch-System übernimmt der auf das Rohr geschweißte Bund die Dichtfunktion, während der lose Flansch frei auf dem Rohr dreht und nur die Schraubenkräfte überträgt. Das macht die Montage einfach (Lochbilder lassen sich immer ausrichten) und erlaubt den wirtschaftlichen Werkstoff-Mix: Nur der medienberührte Bund muss aus Edelstahl sein, der Flansch kann aus verzinktem Stahl bestehen. Typ 02 paart sich mit dem glatten Bund 32 (Kehlnaht), Typ 04 mit dem stumpf angeschweißten Vorschweißbund 34. Einen Überblick über alle Bauformen gibt die Seite Flanschtypen international; die weiteren Typ-Seiten: Typ 11, Typ 05, Typ 01 und Typ 13.

Die Spaltenköpfe verwenden die Maßbuchstaben aus den Maßbildern: A = Rohr-Außendurchmesser, n × ØL = Lochzahl × Lochdurchmesser, M = Schraubengröße, d₁ = Bund-Außendurchmesser/Dichtfläche, K = Lochkreis, D = Außendurchmesser Losflansch, B₂/B₃ = Bohrung Losflansch, C₁ = Flanschdicke, F = Bunddicke, H₂ = Bundhöhe (nur Vorschweißbund 34).

Gut zu wissen – warum bei Edelstahl der Bördel und bei schwarzem Stahl der Bund? Der lose Flansch berührt das Medium nicht: Er sitzt drehbar hinter Bund oder Bördel und überträgt nur die Schraubenkraft – abgedichtet wird am Bund beziehungsweise am Bördel. Nur dieses Teil muss deshalb aus dem Leitungswerkstoff bestehen.

Bei Edelstahlleitungen kombiniert man darum üblicherweise den Vorschweißbördel (Typ 37, ein dünnwandiges Umformteil) mit einem losen Flansch aus verzinktem Stahl oder Aluminium – die Ersparnis wächst mit dem Preis des Rohrwerkstoffs. Beim schwarzen Stahl ist der glatte Bund (Typ 32, ein einfacher gedrehter Ring) die wirtschaftliche Lösung.

Dazu kommt bei beiden der Montagevorteil: Der drehbare Flansch lässt sich beim Einbau immer aufs Lochbild ausrichten – auch dann, wenn das Rohr schon verschweißt ist.

SYSTEM A · TYP 02 + BUND 32 · DN 10 – DN 800

Loser Flansch Typ 02 mit glattem Bund 32 (PN 6–40)

Der Bund 32 wird über das Rohr geschoben; sein Durchgang entspricht dem Rohr-Außendurchmesser. Er ist glatt und hat keine Bundhöhe H₂ – die Norm führt dieses Maß für ihn nicht. Der lose Flansch ist bis DN 800 genormt, der Bund 32 bis DN 600; darüber nach Vereinbarung.

Direkt zur Druckstufe: PN 6 PN 10 PN 16 PN 25 PN 40

PN 6 – Maßtabelle

Zu PN 6 führt DIN EN 1092-1 eine vollständige Größenreihe – unsere Maßübersicht zeigt ihre Maße zurzeit nicht. Nennen Sie uns die Nennweite, und wir sagen Ihnen, was wir dazu wissen. Einige dieser Größen stehen unten unter „Weitere lieferbare Abmessungen“.

PN 10 – Maßtabelle (DN 10–800)

Ganze Tabelle anzeigen · mehr als 20 Zeilen
Loser Flansch Typ 02 mit Bund 32 nach DIN EN 1092-1, PN 10 – Anschluss- und Typmaße in mm, Gewichte in kg – Lieferbarkeit: ab Lager oder auf Bestellung – DN 700/800: Bund 32 nach Vereinbarung (Fußnote 6)
DN Rohr-AD (mm) n × ØL (mm) M 1 Ød₁ (mm) 2 ØK (mm) ØD (mm) ØB₂ (mm) 3 C₁ (mm) 4 F (mm) 5 Gew. Flansch (kg) 7 Gew. Bund (kg) 7
1017,24 × 14M124060902114120,5910,094
1521,34 × 14M124565952514120,6540,114
2026,94 × 14M1258751053116140,9090,225
2533,74 × 14M1268851153816141,080,296
3242,44 × 18M16781001404718141,770,362
4048,34 × 18M16881101505318142,020,457
5060,34 × 18M161021251656520162,520,653
65 876,18 × 18M161221451858120163,050,876
8088,98 × 18M161381602009420163,481,07
100114,38 × 18M1615818022012022184,201,28
125139,78 × 18M1618821025014522185,211,70
150168,38 × 22M2021224028517424206,891,96
200219,18 × 22M2026829534022624208,872,81
250273,012 × 22M20320350395281262211,23,52
300323,912 × 22M20370400445333262212,84,02
350355,616 × 22M20430460505365302219,47,55
400406,416 × 26M24482515565416322426,49,38
45045720 × 26M24532565615467362432,210,3
50050820 × 26M24585620670519382638,512,6
60061020 × 30M27685725780622422652,214,3
700 671124 × 30M2780084089572150–79,4–
800 681324 × 33M30905950101582456–112–

PN 16 – Maßtabelle (DN 50–800)

Ganze Tabelle anzeigen · mehr als 10 Zeilen
Loser Flansch Typ 02 mit Bund 32 nach DIN EN 1092-1, PN 16 – Anschluss- und Typmaße in mm, Gewichte in kg – Lieferbarkeit: ab Lager oder auf Bestellung – DN 700/800: Bund 32 nach Vereinbarung (Fußnote 6)
DN Rohr-AD (mm) n × ØL (mm) M 1 Ød₁ (mm) 2 ØK (mm) ØD (mm) ØB₂ (mm) 3 C₁ (mm) 4 F (mm) 5 Gew. Flansch (kg) 7 Gew. Bund (kg) 7
5060,34 × 18M161021251656520162,520,653
65 876,18 × 18M161221451858120163,050,876
8088,98 × 18M161381602009420163,481,07
100114,38 × 18M1615818022012022184,201,28
125139,78 × 18M1618821025014522185,211,70
150168,38 × 22M2021224028517424206,891,96
200219,112 × 22M2026829534022626209,312,81
250273,012 × 26M24320355405281292213,53,52
300323,912 × 26M24378410460333322418,05,27
350355,616 × 26M24438470520365352627,010,1
400406,416 × 30M27490525580416382834,612,3
45045720 × 30M27550585640467423044,616,5
50050820 × 33M30610650715519463262,021,4
60061020 × 36M33725770840622553298,828,7
700 671124 × 36M3379584091072163–107–
800 681324 × 39M36900950102582474–152–

PN 25 – Maßtabelle (DN 65–600)

Loser Flansch Typ 02 mit Bund 32 nach DIN EN 1092-1, PN 25 – Anschluss- und Typmaße in mm, Gewichte in kg – Lieferbarkeit: ab Lager oder auf Bestellung – DN 700/800: Bund 32 nach Vereinbarung (Fußnote 6)
DN Rohr-AD (mm) n × ØL (mm) M 1 Ød₁ (mm) 2 ØK (mm) ØD (mm) ØB₂ (mm) 3 C₁ (mm) 4 F (mm) 5 Gew. Flansch (kg) 7 Gew. Bund (kg) 7
6576,18 × 18M161221451858122163,360,876
8088,98 × 18M161381602009424184,181,20
100114,38 × 22M2016219023512026205,871,58
125139,78 × 26M2418822027014528227,952,08
150168,38 × 26M2421825030017430249,972,73
200219,112 × 26M24278310360226322613,84,52
250273,012 × 30M27335370425281352619,45,73
300323,916 × 30M27395430485333382825,58,42
350355,616 × 33M30450490555365423240,514,5
45045720 × 36M33555600670467543667,821,0
50050820 × 36M33615660730519583884,626,8
60061020 × 39M36720770845622684012434,1

PN 40 – Maßtabelle (DN 15–300)

Ganze Tabelle anzeigen · mehr als 10 Zeilen
Loser Flansch Typ 02 mit Bund 32 nach DIN EN 1092-1, PN 40 – Anschluss- und Typmaße in mm, Gewichte in kg – Lieferbarkeit: ab Lager oder auf Bestellung
DN Rohr-AD (mm) n × ØL (mm) M 1 Ød₁ (mm) 2 ØK (mm) ØD (mm) ØB₂ (mm) 3 C₁ (mm) 4 F (mm) 5 Gew. Flansch (kg) 7 Gew. Bund (kg) 7
1521,34 × 14M124565952514120,6540,114
2026,94 × 14M1258751053116140,9090,225
2533,74 × 14M1268851153816141,080,296
3242,44 × 18M16781001404718141,770,362
4048,34 × 18M16881101505318142,020,457
5060,34 × 18M161021251656520162,650,653
6576,18 × 18M161221451858122163,360,876
8088,98 × 18M161381602009424184,181,20
100114,38 × 22M2016219023512026205,871,58
125139,78 × 26M2418822027014528227,952,08
150168,38 × 26M2421825030017430249,972,73
200219,112 × 30M27285320375226362817,45,55
250273,012 × 33M30345385450281423028,47,87
300323,916 × 33M30410450515333523443,612,8

Weitere lieferbare Abmessungen (37)

Ganze Tabelle anzeigen · mehr als 30 Zeilen
Weitere lieferbare Abmessungen – 37 Zeilen, alle Maße in Millimeter.
DNPN
106
156
206
256
326
406
506
656
806
1006
1256
1506
2006
2506
3006
3506
4006
4506
5006
6006
1016
1516
2016
2516
3216
4016
1525
2025
2525
3225
4025
5025
40025
1040
35040
40040
45040

Bestellmaße und von uns gerechnete Werte; lieferbar ab Lager oder auf Bestellung, Verfügbarkeit auf Anfrage. Grenzabmaße und Normangaben: siehe Haupttabelle und Normausgabe.

SYSTEM B · TYP 04 + VORSCHWEISSBUND 34 · DN 10 – DN 600

Loser Flansch Typ 04 mit Vorschweißbund 34 (PN 10–40)

Der Vorschweißbund 34 wird stumpf an das Rohr geschweißt und hat einen kegeligen Ansatz; sein Durchgang ist die lichte Weite des Rohres. Als einziger der beiden führt er eine Bundhöhe H₂. In PN 6 ist dieses System nicht genormt.

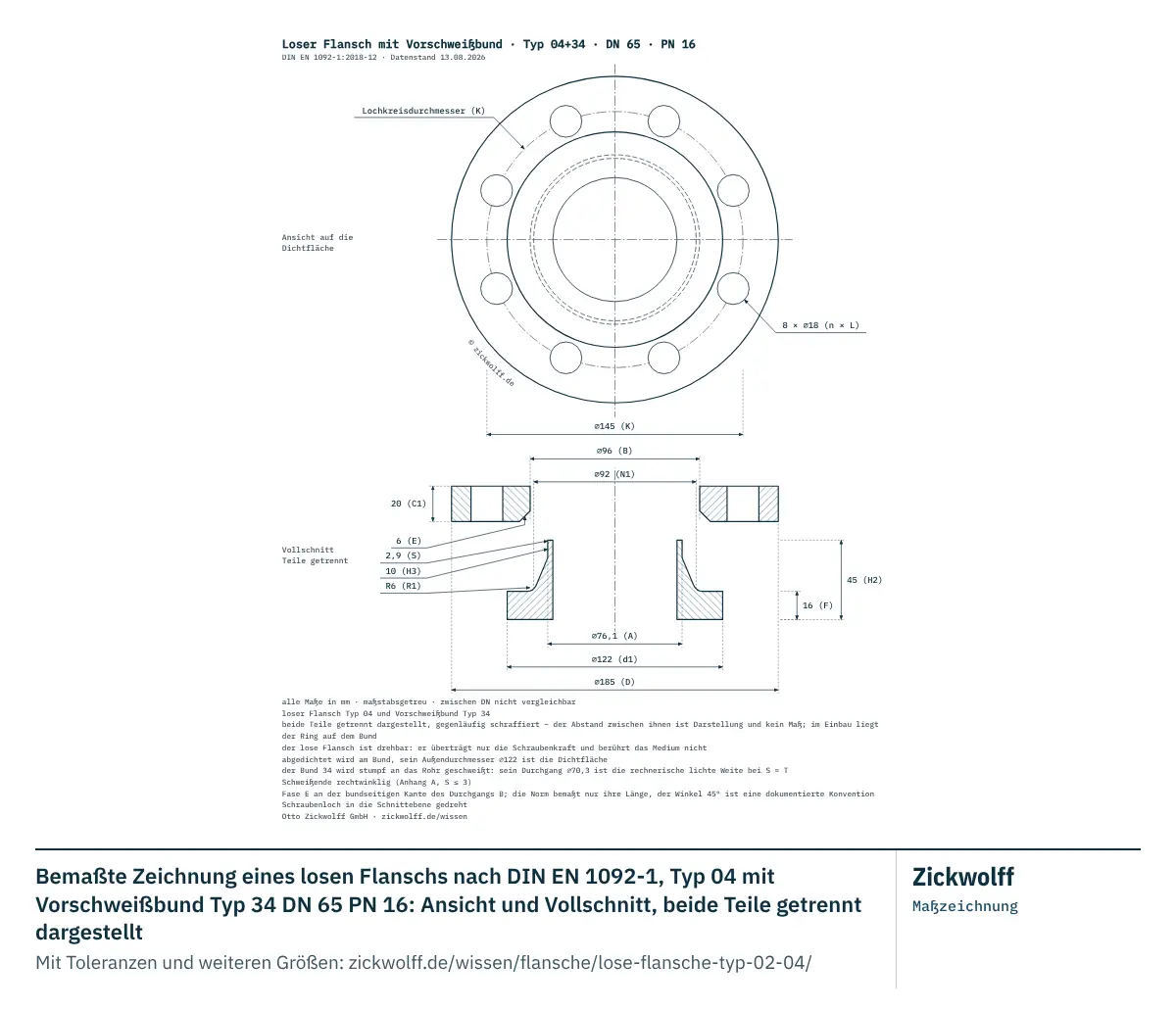

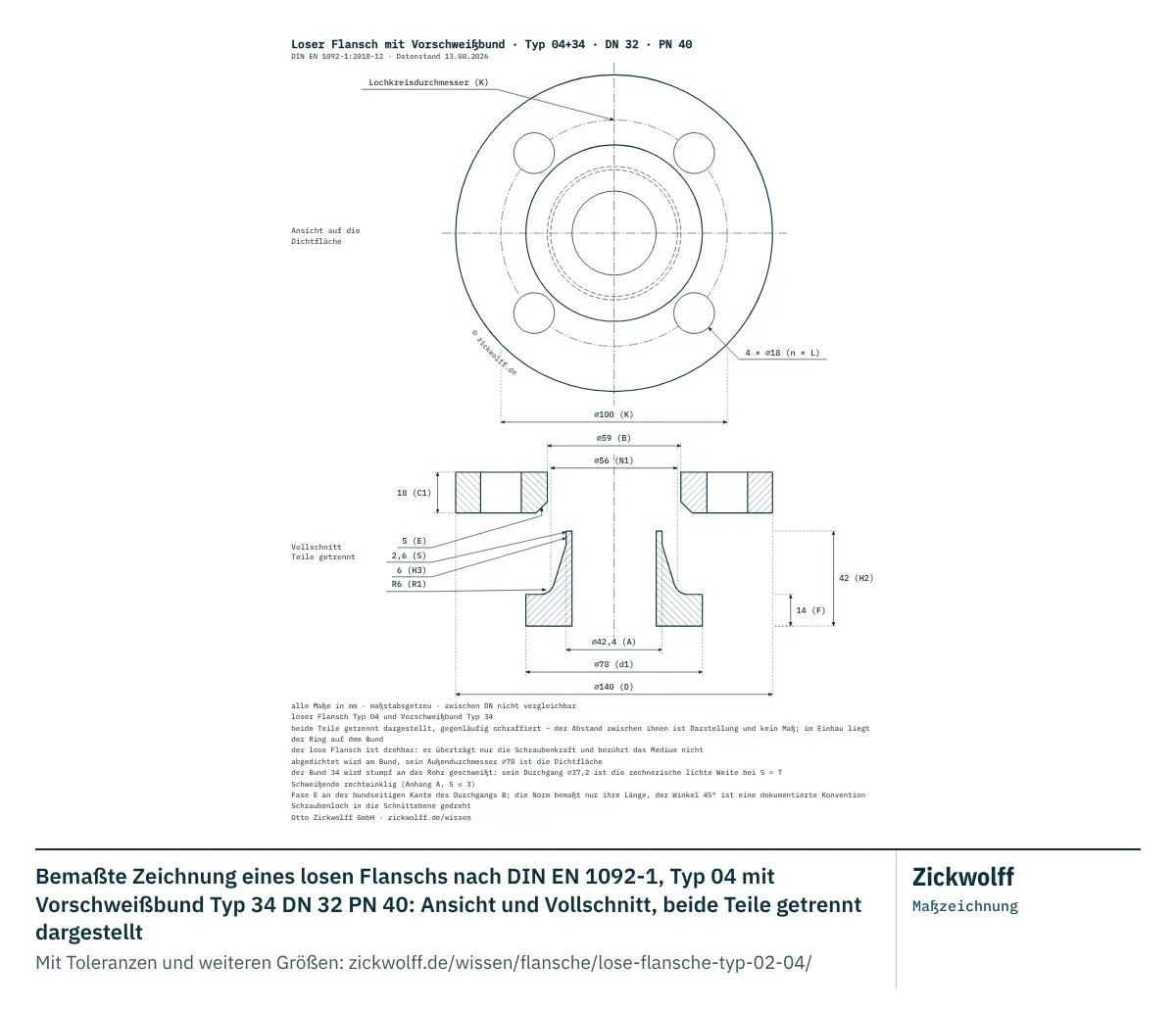

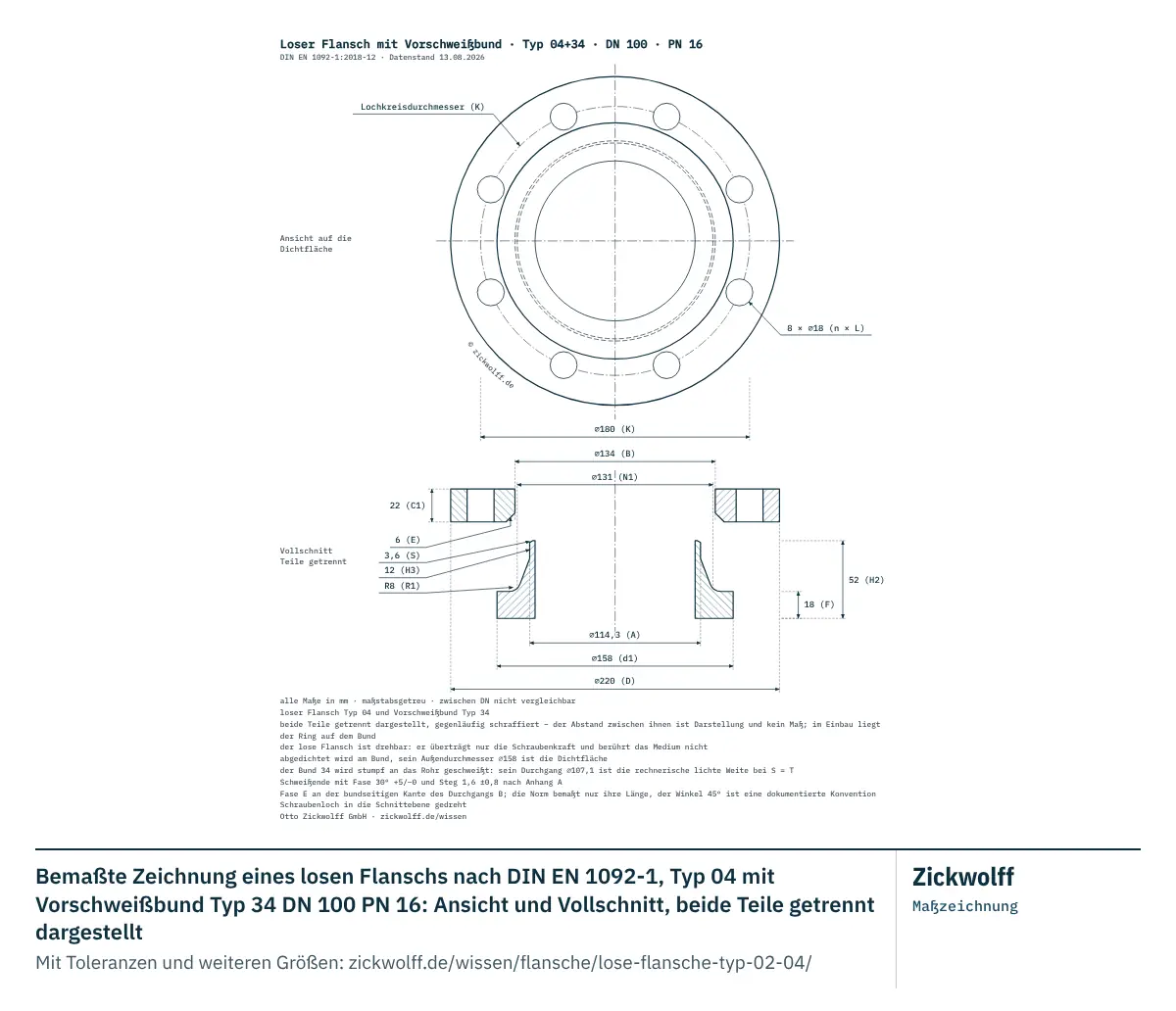

Maßbild loser Flansch Typ 04 mit Vorschweißbund 34 im Vollschnitt Paarungsdarstellung im Vollschnitt, leicht auseinandergezogen: links der lose Flansch Typ 04 mit Bohrung B3 und Flanschdicke C1, rechts der stumpf an das Rohr geschweißte Vorschweißbund 34 mit kegeligem Ansatz, Bunddicke F, Bundhöhe H2 und Bund-Außendurchmesser d1. Akzentfarbe am Rohr-Außendurchmesser A. LOSER FLANSCH TYP 04 VORSCHWEISSBUND 34 Ø A (Rohr-AD) Ø D C₁ Ø B₃ F Ø d₁ (Bund) H₂ Teile zur Verdeutlichung auseinandergezogen · nicht maßstäblich
Paarungs-Maßbild loser Flansch Typ 04 mit Vorschweißbund 34 (Teile zur Verdeutlichung auseinandergezogen): A = Rohr-Außendurchmesser am Anschweißende, B₃ = Bohrung des Losflanschs (mit Spiel über den Ansatz des Bunds), C₁ = Flanschdicke, F = Bunddicke, H₂ = Bundhöhe, d₁ = Bund-Außendurchmesser (zugleich Dichtfläche), D = Außendurchmesser des Losflanschs. Der Vorschweißbund wird stumpf an das Rohr geschweißt; sein Ansatz entspricht der Geometrie des Vorschweißflanschs. Losflansch und Bund sind gegenläufig schraffiert. Akzentfarbe am Rohr-Außendurchmesser A. Zeichnung nicht maßstäblich.

Direkt zur Druckstufe: PN 10 PN 16 PN 25 PN 40

PN 10 – Maßtabelle (DN 200–600)

Loser Flansch Typ 04 mit Bund 34 nach DIN EN 1092-1, PN 10 – Anschluss- und Typmaße in mm, Gewichte in kg – Lieferbarkeit: ab Lager oder auf Bestellung
DN Rohr-AD (mm) n × ØL (mm) M 1 Ød₁ (mm) 2 ØK (mm) ØD (mm) ØB₃ (mm) 3 C₁ (mm) 4 F (mm) 5 H₂ (mm) Gew. Flansch (kg) 7 Gew. Bund (kg) 7
200219,18 × 22M202682953402402420627,905,49
250273,012 × 22M203203503952942622689,997,53
300323,912 × 22M2037040044534826226811,19,11
350355,616 × 22M2043046050540030226814,714,1
400406,416 × 26M2448251556545032247220,517,8
45045720 × 26M2453256561549836247225,519,6
50050820 × 26M2458562067055038267530,723,7
60061020 × 30M2768572578065042268243,028,9

PN 16 – Maßtabelle (DN 50–600)

Ganze Tabelle anzeigen · mehr als 10 Zeilen
Loser Flansch Typ 04 mit Bund 34 nach DIN EN 1092-1, PN 16 – Anschluss- und Typmaße in mm, Gewichte in kg – Lieferbarkeit: ab Lager oder auf Bestellung
DN Rohr-AD (mm) n × ØL (mm) M 1 Ød₁ (mm) 2 ØK (mm) ØD (mm) ØB₃ (mm) 3 C₁ (mm) 4 F (mm) 5 H₂ (mm) Gew. Flansch (kg) 7 Gew. Bund (kg) 7
5060,34 × 18M16102125165772016452,340,974
65 876,18 × 18M16122145185962016452,761,29
8088,98 × 18M161381602001082016503,171,67
100114,38 × 18M161581802201342218523,782,12
125139,78 × 18M161882102501622218554,572,88
150168,38 × 22M202122402851882420556,223,46
200219,112 × 22M202682953402402620628,375,55
250273,012 × 26M2432035540529429227012,47,71
300323,912 × 26M2437841046034832247816,311,4
350355,616 × 26M2443847052040035268221,519,2
400406,416 × 30M2749052558045438288527,123,7
45045720 × 30M2755058564050042308336,728,2
50050820 × 33M3061065071555646328451,135,5
60061020 × 36M3372577084066055328878,347,9

PN 25 – Maßtabelle (DN 200–600)

Loser Flansch Typ 04 mit Bund 34 nach DIN EN 1092-1, PN 25 – Anschluss- und Typmaße in mm, Gewichte in kg – Lieferbarkeit: ab Lager oder auf Bestellung
DN Rohr-AD (mm) n × ØL (mm) M 1 Ød₁ (mm) 2 ØK (mm) ØD (mm) ØB₃ (mm) 3 C₁ (mm) 4 F (mm) 5 H₂ (mm) Gew. Flansch (kg) 7 Gew. Bund (kg) 7
200219,112 × 26M2427831036025032268011,69,07
250273,012 × 30M2733537042530235268817,012,7
300323,916 × 30M2739543048535638289222,018,0
350355,616 × 33M30450490555408423210032,127,8
400406,416 × 36M33505550620462483411044,536,3
45045720 × 36M33555600670510543611054,240,9
50050820 × 36M33615660730568583812565,955,7
60061020 × 39M36720770845670684012598,470,5

PN 40 – Maßtabelle (DN 15–450)

Ganze Tabelle anzeigen · mehr als 10 Zeilen
Loser Flansch Typ 04 mit Bund 34 nach DIN EN 1092-1, PN 40 – Anschluss- und Typmaße in mm, Gewichte in kg – Lieferbarkeit: ab Lager oder auf Bestellung
DN Rohr-AD (mm) n × ØL (mm) M 1 Ød₁ (mm) 2 ØK (mm) ØD (mm) ØB₃ (mm) 3 C₁ (mm) 4 F (mm) 5 H₂ (mm) Gew. Flansch (kg) 7 Gew. Bund (kg) 7
1521,34 × 14M12456595351412380,6060,189
2026,94 × 14M125875105421614400,8360,340
2533,74 × 14M126885115491614400,9900,444
3242,44 × 18M1678100140591814421,650,572
4048,34 × 18M1688110150671814451,850,734
5060,34 × 18M16102125165772016482,471,02
6576,18 × 18M16122145185962216523,041,36
8088,98 × 18M161381602001142418583,611,90
100114,38 × 22M201621902351382620655,182,77
125139,78 × 26M241882202701662822686,893,78
150168,38 × 26M242182503001943024758,695,25
200219,112 × 30M2728532037525036288814,910,2
250273,012 × 33M30345385450312423010523,816,4
300323,916 × 33M30410450515368523411536,025,4
350355,616 × 36M33465510580418583612550,437,8
400406,416 × 39M36535585660472654213575,556,4
45045720 × 39M36560610685510–46135–56,4

Weitere lieferbare Abmessungen (31)

Ganze Tabelle anzeigen · mehr als 30 Zeilen
Weitere lieferbare Abmessungen – 31 Zeilen, alle Maße in Millimeter.
DNPN
1010
1510
2010
2510
3210
4010
5010
6510
8010
10010
12510
15010
1016
1516
2016
2516
3216
4016
1025
1525
2025
2525
3225
4025
5025
6525
8025
10025
12525
15025
1040

Bestellmaße und von uns gerechnete Werte; lieferbar ab Lager oder auf Bestellung, Verfügbarkeit auf Anfrage. Grenzabmaße und Normangaben: siehe Haupttabelle und Normausgabe.

So bestellen Sie eindeutig: die Bezeichnung nach DIN EN 1092-1

Beide Teile werden getrennt bezeichnet – jeweils mit Typnummer, Dichtflächenform (beim Bund), Nennweite, Druckstufe und Werkstoff. Ein Losflansch-System DN 100, PN 16 mit verzinktem Stahlflansch und Edelstahl-Bund heißt damit zum Beispiel:

Flansch EN 1092-1/02/DN 100/PN 16/S235JR
Bund EN 1092-1/32 B1/DN 100/PN 16/1.4571

Analog für das System mit Vorschweißbund: Flansch EN 1092-1/04/DN 100/PN 16/S235JR plus Bund EN 1092-1/34 B1/DN 100/PN 16/1.4571. Die Dichtflächenform gehört zum Bund – der lose Flansch hat keine Dichtfläche.

1 M = metrische Schraubengröße nach DIN EN 1092-1; der Lochdurchmesser ØL ist immer größer als das Schraubengewinde.

2 d₁ = Außendurchmesser des Bunds, zugleich Dichtleisten-Durchmesser der Dichtfläche (der Bund bildet die Dichtfläche des Systems).

3 B₂/B₃ = Bohrung des losen Flanschs (in der Norm: „Bohrungsdurchmesser"; B₂ gilt für Typ 02, B₃ für Typ 04). Sie ist so bemessen, dass der Flansch mit Spiel über Rohr und Bund (Typ 02) bzw. über den Ansatz des Vorschweißbunds (Typ 04) passt.

4 C₁ = Flanschdicke des losen Flanschs (ohne Dichtleiste – die Dichtfläche sitzt am Bund).

5 F = Bunddicke; sie gilt gleichermaßen für den glatten Bund 32 und den Vorschweißbund 34.

6 Für DN 700 und DN 800 legt DIN EN 1092-1 den glatten Bund 32 nicht fest („–") – üblich sind dort Bördel (Typ 33/36) oder Ausführung nach Vereinbarung, gern auf Anfrage.

7 Gewichte sind Richtwerte für Stahlteile je Einzelteil (Flansch bzw. Bund); je nach Hersteller und Ausführung sind geringe Abweichungen möglich.

8 DN 65 hat bei PN 10 und PN 16 nach DIN EN 1092-1 8 Schraubenlöcher. Ältere Flansche nach DIN 2501 haben hier 4 Löcher und sind im Anlagenbestand noch verbreitet – bei Ersatz- und Erweiterungsbestellungen das Lochbild prüfen.

Das System Typ 04 mit Vorschweißbund 34 ist in PN 6 nicht genormt. Für DN 10 bis DN 40 sind die Maße der Druckstufen PN 10, PN 16 und PN 25 mit PN 40 identisch; für DN 50 bis DN 150 gilt dies jeweils für PN 10 mit PN 16 sowie PN 25 mit PN 40. In PN 40 enden beide Systeme bei DN 400.

Maßzeichnungen als Bild – Größen aus unserem Kernsortiment

Für die Größen unseres Kernsortiments gibt es die Maßzeichnung auch als Bilddatei – mit den Nennmaßen, ohne Toleranzen. Toleranzen und alle weiteren Größen zeigt die Maßzeichnung oben.

Alle 36 Maßzeichnungen anzeigen
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 20 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 105 mm, Lochkreisdurchmesser K 75 mm, Flanschdicke C1 16 mm, Bohrung des losen Flansches B 31 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 20 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 25 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 115 mm, Lochkreisdurchmesser K 85 mm, Flanschdicke C1 16 mm, Bohrung des losen Flansches B 38 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 25 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 32 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 140 mm, Lochkreisdurchmesser K 100 mm, Flanschdicke C1 18 mm, Bohrung des losen Flansches B 47 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 32 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 40 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 150 mm, Lochkreisdurchmesser K 110 mm, Flanschdicke C1 18 mm, Bohrung des losen Flansches B 53 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 40 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 50 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 165 mm, Lochkreisdurchmesser K 125 mm, Flanschdicke C1 20 mm, Bohrung des losen Flansches B 65 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 50 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 65 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 185 mm, Lochkreisdurchmesser K 145 mm, Flanschdicke C1 20 mm, Bohrung des losen Flansches B 81 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 65 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 80 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 200 mm, Lochkreisdurchmesser K 160 mm, Flanschdicke C1 20 mm, Bohrung des losen Flansches B 94 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 80 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 100 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 220 mm, Lochkreisdurchmesser K 180 mm, Flanschdicke C1 22 mm, Bohrung des losen Flansches B 120 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 100 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 125 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 250 mm, Lochkreisdurchmesser K 210 mm, Flanschdicke C1 22 mm, Bohrung des losen Flansches B 145 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 125 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 150 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 285 mm, Lochkreisdurchmesser K 240 mm, Flanschdicke C1 24 mm, Bohrung des losen Flansches B 174 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 150 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 200 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 340 mm, Lochkreisdurchmesser K 295 mm, Flanschdicke C1 24 mm, Bohrung des losen Flansches B 226 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 200 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 250 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 395 mm, Lochkreisdurchmesser K 350 mm, Flanschdicke C1 26 mm, Bohrung des losen Flansches B 281 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 250 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 300 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 445 mm, Lochkreisdurchmesser K 400 mm, Flanschdicke C1 26 mm, Bohrung des losen Flansches B 333 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 300 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 350 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 505 mm, Lochkreisdurchmesser K 460 mm, Flanschdicke C1 30 mm, Bohrung des losen Flansches B 365 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 350 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 400 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 565 mm, Lochkreisdurchmesser K 515 mm, Flanschdicke C1 32 mm, Bohrung des losen Flansches B 416 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 400 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 450 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 615 mm, Lochkreisdurchmesser K 565 mm, Flanschdicke C1 36 mm, Bohrung des losen Flansches B 467 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 450 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 500 PN 10: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 670 mm, Lochkreisdurchmesser K 620 mm, Flanschdicke C1 38 mm, Bohrung des losen Flansches B 519 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 500 PN 10
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 50 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 165 mm, Lochkreisdurchmesser K 125 mm, Flanschdicke C1 20 mm, Bohrung des losen Flansches B 65 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 50 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 65 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 185 mm, Lochkreisdurchmesser K 145 mm, Flanschdicke C1 20 mm, Bohrung des losen Flansches B 81 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 65 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 80 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 200 mm, Lochkreisdurchmesser K 160 mm, Flanschdicke C1 20 mm, Bohrung des losen Flansches B 94 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 80 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 100 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 220 mm, Lochkreisdurchmesser K 180 mm, Flanschdicke C1 22 mm, Bohrung des losen Flansches B 120 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 100 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 125 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 250 mm, Lochkreisdurchmesser K 210 mm, Flanschdicke C1 22 mm, Bohrung des losen Flansches B 145 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 125 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 150 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 285 mm, Lochkreisdurchmesser K 240 mm, Flanschdicke C1 24 mm, Bohrung des losen Flansches B 174 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 150 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 200 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 340 mm, Lochkreisdurchmesser K 295 mm, Flanschdicke C1 26 mm, Bohrung des losen Flansches B 226 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 200 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 250 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 405 mm, Lochkreisdurchmesser K 355 mm, Flanschdicke C1 29 mm, Bohrung des losen Flansches B 281 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 250 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 300 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 460 mm, Lochkreisdurchmesser K 410 mm, Flanschdicke C1 32 mm, Bohrung des losen Flansches B 333 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 300 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 350 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 520 mm, Lochkreisdurchmesser K 470 mm, Flanschdicke C1 35 mm, Bohrung des losen Flansches B 365 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 350 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 15 PN 40: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 95 mm, Lochkreisdurchmesser K 65 mm, Flanschdicke C1 14 mm, Bohrung des losen Flansches B 25 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 15 PN 40
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 20 PN 40: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 105 mm, Lochkreisdurchmesser K 75 mm, Flanschdicke C1 16 mm, Bohrung des losen Flansches B 31 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 20 PN 40
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 25 PN 40: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 115 mm, Lochkreisdurchmesser K 85 mm, Flanschdicke C1 16 mm, Bohrung des losen Flansches B 38 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 25 PN 40
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 32 PN 40: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 140 mm, Lochkreisdurchmesser K 100 mm, Flanschdicke C1 18 mm, Bohrung des losen Flansches B 47 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 32 PN 40
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 02 mit glattem Bund Typ 32 DN 40 PN 40: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 150 mm, Lochkreisdurchmesser K 110 mm, Flanschdicke C1 18 mm, Bohrung des losen Flansches B 53 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 02 · DN 40 PN 40
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 04 mit Vorschweißbund Typ 34 DN 65 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 185 mm, Lochkreisdurchmesser K 145 mm, Flanschdicke C1 20 mm, Bohrung des losen Flansches B 96 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 04 · DN 65 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 04 mit Vorschweißbund Typ 34 DN 80 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 200 mm, Lochkreisdurchmesser K 160 mm, Flanschdicke C1 20 mm, Bohrung des losen Flansches B 108 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 04 · DN 80 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 04 mit Vorschweißbund Typ 34 DN 100 PN 16: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 220 mm, Lochkreisdurchmesser K 180 mm, Flanschdicke C1 22 mm, Bohrung des losen Flansches B 134 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 04 · DN 100 PN 16
  • Bemaßte Zeichnung eines losen Flanschs nach DIN EN 1092-1, Typ 04 mit Vorschweißbund Typ 34 DN 32 PN 40: Ansicht und Vollschnitt, beide Teile getrennt dargestellt. Hauptmaße: Außendurchmesser D 140 mm, Lochkreisdurchmesser K 100 mm, Flanschdicke C1 18 mm, Bohrung des losen Flansches B 59 mm – Innendurchmesser des Rings; er sitzt mit Spiel über dem Bund und lässt sich zum Ausrichten drehen.Typ 04 · DN 32 PN 40

Häufige Fragen

Wo finde ich die Abmessungen für einen losen Flansch DN 50 PN 10 nach EN 1092-1 Typ 02 und 04?

In der Maßtabelle auf dieser Seite stehen alle lieferbaren Größen nach EN 1092-1 Typ 02 und 04; die Maßzeichnung darüber zeigt die gewählte Größe mit allen Maßen und Toleranzen und lässt sich als PDF drucken - das Datenblatt für Ihre Größe.

Sie benötigen diesen Flansch?

Was hier steht, führen wir – ab Lager oder auf Bestellung; was fehlt, finden wir.

Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Wir prüfen Zuordnung und Liefermöglichkeit und melden uns.

Jetzt anfragen

Lose Flansche und Bunde direkt bestellen

Sie kennen DN, PN und Werkstoff? Im Zickwolff-Sortiment finden Sie lose Flansche, glatte Bunde und Vorschweißbördel nach DIN EN 1092-1 in Stahl und Edelstahl.

Zum Shop

Flansche Stahl

Vorschweißflansche, Gewindeflansche, glatte Flansche, Blindflansche, lose Flansche und glatte Bunde aus Stahl.

Zum Shop

Flansche Edelstahl

Vorschweißflansche, Gewindeflansche, glatte Flansche, Blindflansche, lose Flansche und Vorschweißbördel aus Edelstahl.

Ihre Anfrage an Zickwolff

Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Den Rest klären wir mit Ihnen.

Eine Position oder eine Frage

Anfrage senden

Nicht lagernd? Wir beschaffen es – auch Einzelteile.

Bezeichnung, Norm und Menge genügen.

Mehrere Positionen

Stückliste senden

200 Positionen? Eine Stückliste genügt – wir liefern komplett.

Als Datei anhängen.

Hilfreich, falls schon bekannt: Projekt und Land, Termin, Zeugnisse, Verpackung und Sprache der Packlisten. Fehlt etwas, fragen wir nach.

Es eilt

Express anfragen

Bis wann brauchen Sie es? Express-Lieferung, auf Wunsch bis auf die Baustelle.

Schreiben Sie dazu, bis wann Sie das Material brauchen – wir sagen Ihnen, was möglich ist.
← Zurück zu den Flanschnormen

Wie diese Daten entstehen. Diese Seite gibt keine Norm wieder. Sie zeigt die Maße, die man für Anfrage, Bestellung und Einbau braucht – für Größen, die wir liefern, abgeglichen mit Unterlagen von Herstellwerken und Lieferanten und mit unseren eigenen Artikeldaten. Was hier steht, ist so, wie der Markt es liefert und gegen die Norm geprüft – oder von uns berechnet. Wie wir Quellen auswählen und aktuell halten: Über dieses Wissen.

Maße: so, wie der Markt sie liefert – aus Unterlagen von Herstellwerken und Lieferanten und aus unseren eigenen Artikeldaten, gegen DIN EN 1092-1 geprüft; Typmaße des Typs 04 nach DIN EN 1092-1. Angaben ohne Gewähr – maßgeblich sind stets die aktuellen Normtexte und die technischen Datenblätter des Herstellers. Werteauswahl nach unserem Liefer- und Lagerprogramm; Zusammenstellung aus eigener Warenwirtschaft und langjähriger Handelspraxis, abgeglichen mit öffentlich zugänglichen Herstellerangaben und Tabellenwerken. Diese Tabellen ersetzen nicht den Normtext – maßgeblich ist die jeweils aktuelle Norm.
