Fonds GRC selon DIN 28011 : cotes, volume et masse
DIN 28011da 168,3–2000 mmDimensions en mmsur stock ou sur commande
Choisir une taille

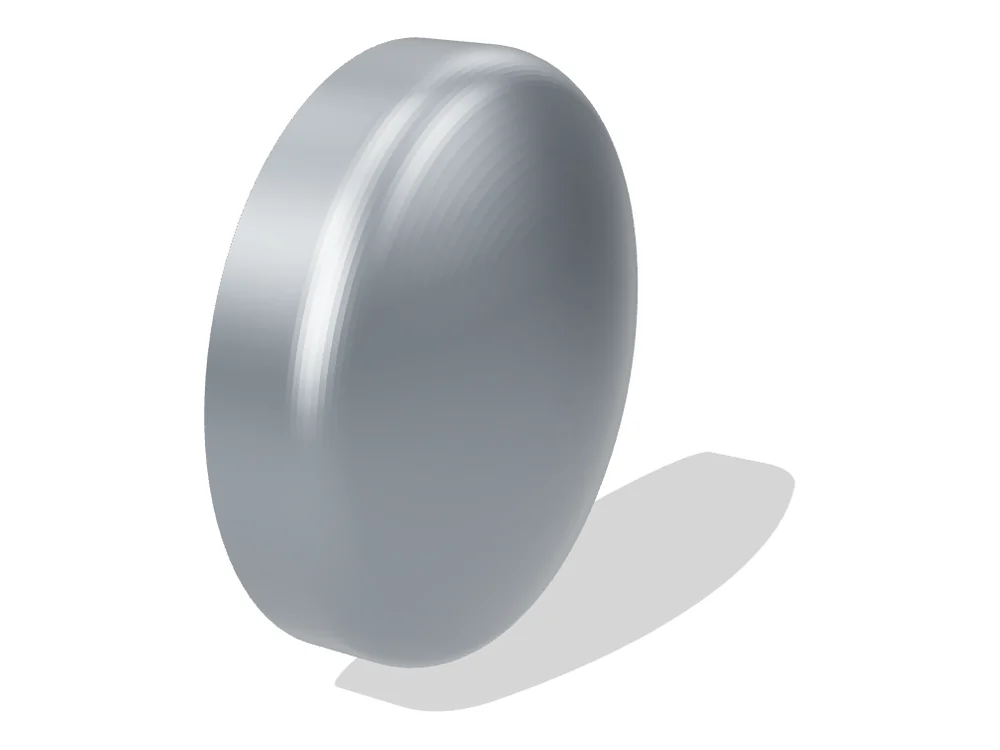

Fond GRC DIN 28011 en 3D – orientable, toutes les tailles de 168,3 à 508 mm
Utiliser le plan coté
Choisissez le matériau et la dimension – le résultat indique toutes les cotes, la capacité, les surfaces et la masse, avec le plan coté et le modèle 3D. Les dimensions grisées sont livrables sur commande – demandez-nous leurs cotes.
La capacité et les surfaces suivent les équations approchées de la DIN 28011 pour la partie bombée, plus le bord droit cylindrique. Masse pour l’acier avec 7,85 kg/dm³, pour l’acier inoxydable avec 8,0 kg/dm³ – valeurs théoriques, la pièce livrée peut s’en écarter.
Tableau des cotes fonds GRC DIN 28011
Cotes des fonds GRC que nous tenons
Cet aperçu montre les tailles pour lesquelles nous disposons d’une source interne propre – 11 tailles sur 7 diamètres. La DIN 28011 donne en outre d’autres dimensions ; indiquez-nous le diamètre et l’épaisseur de paroi, et nous vous dirons ce que nous en savons.
| Da – Ø extérieur (mm) | s – épaisseur de paroi (mm) | h₁ – hauteur du bord droit (mm) | h₃ – hauteur totale (mm) | Masse (kg) |
|---|---|---|---|---|
| 168,3 | 5 | 20 | 50,3 | 1,7 |
| 219,1 | 5 | 20 | 60,1 | 2,6 |
| 219,1 | 6 | 25 | 64,7 | 3,4 |
| 273 | 5 | 20 | 70,6 | 3,9 |
| 273 | 6 | 25 | 75,1 | 4,9 |
| 323,9 | 7 | 25 | 84,5 | 7,8 |
| 355,6 | 5 | 20 | 86,5 | 6,4 |
| 355,6 | 8 | 30 | 95,2 | 11 |
| 406,4 | 8 | 30 | 105 | 13,9 |
| 508 | 8 | 30 | 124,7 | 20,9 |
| 508 | 10 | 35 | 128,7 | 26,9 |
La partie bombée (calotte) et la carre découlent du diamètre extérieur : R = Da et r = 0,1 × Da – c’est pourquoi elles ne figurent pas en colonnes propres dans le tableau.
Autres dimensions livrables (99)
Afficher le tableau complet · plus de 90 lignes
| Diamètre extérieur Da in mm | Épaisseur de paroi s in mm |
|---|---|
| 168,3 | 3 |
| 168,3 | 4 |
| 168,3 | 6 |
| 168,3 | 8 |
| 219,1 | 3 |
| 219,1 | 4 |
| 219,1 | 8 |
| 219,1 | 10 |
| 273 | 3 |
| 273 | 4 |
| 273 | 8 |
| 273 | 10 |
| 323,9 | 3 |
| 323,9 | 4 |
| 323,9 | 5 |
| 323,9 | 6 |
| 323,9 | 8 |
| 323,9 | 10 |
| 355,6 | 3 |
| 355,6 | 4 |
| 355,6 | 6 |
| 355,6 | 10 |
| 406,4 | 3 |
| 406,4 | 4 |
| 406,4 | 5 |
| 406,4 | 6 |
| 406,4 | 10 |
| 508 | 3 |
| 508 | 4 |
| 508 | 5 |
| 508 | 6 |
| 508 | 12 |
| 600 | 3 |
| 600 | 4 |
| 600 | 5 |
| 600 | 6 |
| 600 | 8 |
| 600 | 10 |
| 600 | 12 |
| 700 | 3 |
| 700 | 4 |
| 700 | 5 |
| 700 | 6 |
| 700 | 8 |
| 800 | 3 |
| 800 | 4 |
| 800 | 5 |
| 800 | 6 |
| 800 | 8 |
| 800 | 10 |
| 800 | 12 |
| 900 | 3 |
| 900 | 4 |
| 900 | 5 |
| 900 | 6 |
| 900 | 8 |
| 900 | 10 |
| 1000 | 3 |
| 1000 | 4 |
| 1000 | 5 |
| 1000 | 6 |
| 1000 | 8 |
| 1000 | 10 |
| 1100 | 3 |
| 1100 | 4 |
| 1100 | 5 |
| 1100 | 6 |
| 1100 | 8 |
| 1200 | 3 |
| 1200 | 4 |
| 1200 | 5 |
| 1200 | 6 |
| 1200 | 8 |
| 1300 | 3 |
| 1300 | 4 |
| 1300 | 5 |
| 1300 | 6 |
| 1400 | 3 |
| 1400 | 4 |
| 1400 | 5 |
| 1400 | 6 |
| 1400 | 8 |
| 1500 | 3 |
| 1500 | 4 |
| 1500 | 5 |
| 1500 | 6 |
| 1500 | 8 |
| 1600 | 3 |
| 1600 | 4 |
| 1600 | 5 |
| 1600 | 6 |
| 1600 | 8 |
| 1800 | 3 |
| 1800 | 4 |
| 1800 | 5 |
| 1800 | 6 |
| 2000 | 4 |
| 2000 | 5 |
| 2000 | 6 |
Tailles de commande et valeurs calculées par nos soins ; livrables sur stock ou sur commande, disponibilité sur demande. Tolérances et indications de la norme : voir le tableau principal et l’édition de la norme.
Comment ces données sont établies. Cette page ne reproduit pas une norme. Elle présente les dimensions utiles pour la demande de prix, la commande et le montage – pour les tailles que nous livrons, recoupées avec la documentation des fabricants et des fournisseurs et avec nos propres données d’articles. Ce qui figure ici est ce que le marché livre, vérifié par rapport à la norme – ou calculé par nos soins. Comment nous choisissons nos sources et les tenons à jour : À propos de ces connaissances.
Origine des chiffres : cotes calculées avec les équations de la DIN 28011:2012-06 et vérifiées sur le tableau imprimé de la norme, écarts limites selon le paragraphe 4.4, capacité et surfaces selon les équations approchées de la norme. Disponibilité d’après nos données articles.
Comment lire les cotes
- h1 est le bord droit cylindrique – la partie droite sur laquelle le fond est soudé. La norme exige au moins 3,5 fois l’épaisseur de paroi, avec des valeurs minimales fixes pour les parois très épaisses.
- h2 est la hauteur de bombé. La norme la qualifie expressément de valeur calculée.
- h3 = h1 + h2 est la hauteur intérieure. À l’extérieur s’ajoute l’épaisseur – c’est pourquoi le résultat indique aussi la hauteur totale extérieure h3 + s.
- Le rayon de bombé R1 = da et le rayon de carre r2 = 0,1 × da s’entendent à l’intérieur. Le fond GRC est ainsi plus plat que le fond bombé à souder selon EN 10253 et plus plat que le fond elliptique.
- Capacité et surfaces sont des approximations selon les équations de la norme, la masse est une valeur théorique.
Bien mesurer
- Le diamètre extérieur se mesure par la circonférence au niveau du bord droit, avec un ruban circonférentiel : da = circonférence ÷ π. Les écarts limites de la norme s’appliquent à la circonférence.
- L’ovalisation résulte du plus grand et du plus petit diamètre mesurés au même endroit.
- La hauteur h3 se mesure à l’intérieur, du plan du bord jusqu’au sommet.
- Sauf indication contraire dans la commande, l’épaisseur de paroi peut être inférieure de l’écart inférieur. Si vous avez besoin d’une épaisseur minimale, commandez-la comme « MIN ».
Plus d’informations sur la mesure des raccords : Bien mesurer.
Fond GRC ou fond bombé à souder ?
Pour l’extrémité de tube, il existe aussi le fond bombé à souder selon EN 10253 – à diamètre égal, il est nettement plus haut. La comparaison directe à la même échelle et toutes les fermetures d’extrémité figurent sur la page Fonds bombés – vue d’ensemble, les cotes des fonds bombés à souder sous Fonds bombés acier.
Questions fréquentes
Quelle est la capacité d’un fond GRC selon DIN 28011 ?
Choisissez en haut matériau et dimension – le résultat donne la capacité de la partie bombée et avec le bord droit en litres, avec surfaces et masse. Le calcul suit les équations approchées de la DIN 28011 – la partie bombée contient environ 0,1 × (da − 2s)³.
À propos de ce tableau de dimensions
Le fond GRC (fond torisphérique, type Klöpper) est le fond bombé peu profond pour réservoirs et extrémités de tube : rayon de bombé égal au diamètre extérieur, rayon de carre égal au dixième. Choisissez matériau et dimension – la page indique toutes les cotes, la capacité, les surfaces, la masse et les écarts limites de la norme.
Matériaux: acier, p. ex. P265GH, et acier inoxydable, p. ex. 1.4571
