Brides · ASME B16.5
Bride à emboîtement à souder : tableau de dimensions et plan coté selon ASME B16.5
ASME B16.5Class 150–1500NPS 1/2–3Dimensions en mm et en poucessur stock ou sur commande
- Norme
- ASME B16.5-2025 – cotes issues de la documentation des fabricants et des fournisseurs, vérifiées par rapport à la norme
- Tailles
- NPS 1/2 à 3 (normalisée jusqu’à NPS 3 seulement) · Class 150, 300, 400, 600, 900, 1500
- Portée de joint
- face surélevée RF (standard) – RTJ à gorge sur demande
- Lettres de cote
- selon ASME B16.5 : O, tf, R, W, Z × ØI, X, Y, B2, D, B
Plan coté pour votre dimension
Bride à emboîtement à souder · ASME B16.5 · NPS 1 · Class 150

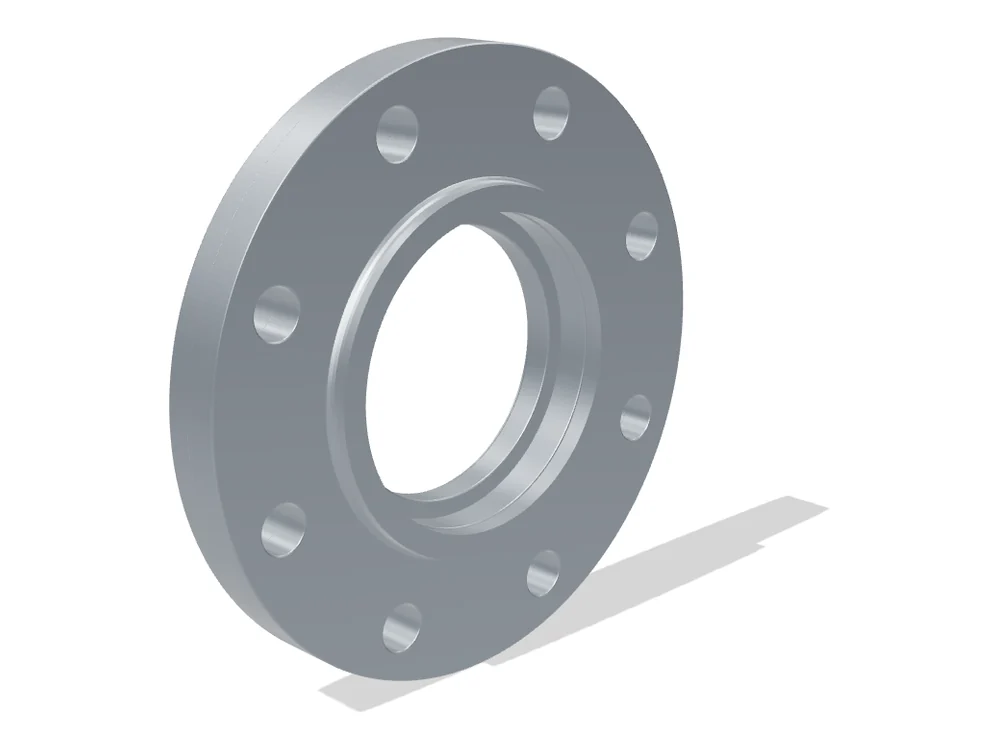

Bride socket weld ASME B16.5 (SW) en 3D – orientable, toutes les tailles de NPS 1/2 à NPS 3
Base technique : ASME B16.5:2025. La présentation a été préparée par Zickwolff pour l’usage pratique : structure propre, désignations propres et indication de la nature de chaque valeur. Pour les exigences normatives, seule la norme originale fait foi.
Utiliser le plan coté – avec exemple et lien direct
Choisir la classe de pression et le diamètre nominal – le dessin et le tableau de dimensions montrent alors exactement cette exécution, avec les valeurs chiffrées directement sur le dessin et non les seules lettres de cote. Les tableaux des diamètres nominaux présentés ici se trouvent plus bas.
Mode d’emploi : Choisissez Class 150 dans le champ « Classe de pression » et NPS 1 dans le champ « Diamètre nominal (NPS) ». Le plan coté montre aussitôt toutes les cotes de la bride à emboîtement à souder avec tolérances, le tableau en dessous toutes les dimensions. « Imprimer cette dimension en PDF » emporte le plan.
Exemple NPS 1 Class 150 : diamètre extérieur O 108 mm (4,3 po), diamètre du cercle de perçage W 79,2 mm, trous de boulons Z × I 4 × ⌀15,7 mm, goujon 1/2", épaisseur de la bride tf 12,7 mm (0,5 po), diamètre de la face surélevée R 50,8 mm, masse 0,8 kg.
Lien direct vers cette dimension : https://www.zickwolff.de/wissen/fr/brides/bride-socket-weld-asme-b16-5/?class=150&nps=1
| Caractéristique | Valeur | Nature de la valeur |
|---|---|---|
| données de base | ||
| Diamètre nominal | NPS 1 | cote du marché |
| Classe de pression | Class 150 | cote du marché |
| masse | 0,8 kg | calculé |
| Origine des valeurs | cote du marché | cote du marché |
| cotes de raccordement Les cotes qui décident de la compatibilité avec la contre-bride. | ||
| diamètre extérieur O | 108 mm (4,3 po) | cote du marché |
| diamètre du cercle de perçage W | 79,2 mm | cote du marché |
| trous de boulons Z × I | 4 × ⌀15,7 mm | cote du marché |
| goujon | 1/2" | cote du marché |
| épaisseur de la bride tf | 12,7 mm (0,5 po) | cote du marché |
| portée de joint | ||
| diamètre de la face surélevée R | 50,8 mm | cote du marché |
| hauteur de la face surélevée (RF) | 1,5 mm | cote du marché |
| collerette et extrémité à souder | ||
| diamètre de collerette X | 49,3 mm (1,9 po) | cote du marché |
| longueur de collerette Y | 15,7 mm (0,6 po) | cote du marché |
| alésage de l’emboîtement B2 | 34,5 mm (1,4 po) | cote du marché |
| profondeur de l’emboîtement D | 12,7 mm (0,5 po) | cote du marché |
| alésage traversant B | 26,7 mm (1,1 po) | cote du marché |
| Tube correspondant | diamètre extérieur Ah 33,4 mm selon ASME B36.10M | correspondance |
| Jeu dans l’emboîtement (calculé) | 1,1 mm sur le diamètre – calculé à partir de B2 et Ah | calculé |
Sans mention dans la colonne « Nature de la valeur » : dimension normalisée. Une cote que ASME B16.5 fixe pour cette taille.
Où mesurer exactement
- diamètre extérieur O
- plus grand diamètre du plateau de la bride, mesuré sur le bord
- diamètre du cercle de perçage W
- diamètre du cercle passant par les centres des trous – pour un nombre pair de trous, d’un centre au centre opposé
- trous de boulons Z × I
- compter les trous, puis mesurer un trou – le trou est plus grand que le boulon de 1/8 po (3,2 mm)
- goujon
- diamètre du boulon en pouces (filetage UNC) – longueur selon la face RF ou RTJ d’après le tableau de boulonnerie
- épaisseur de la bride tf
- épaisseur minimale du plateau SANS la face surélevée – mesurer de la face arrière jusqu’au pied de la face surélevée – la surélévation (1,5 mm en Class 150/300, 6,4 mm à partir de Class 400) s’y ajoute. Les tableaux anciens (cote C, avant 2003) incluaient la surélévation en Class 150/300
- diamètre de la face surélevée R
- diamètre extérieur de la face surélevée, mesuré sur son bord – pour les brides RTJ, c’est la gorge d’anneau selon le tableau 5 qui s’applique
- diamètre de collerette X
- mesurer à la jonction avec le plateau, là où la collerette est la plus épaisse
- longueur de collerette Y
- de la face de bride sans face surélevée jusqu’au bout de la collerette – la hauteur totale sans la face
- alésage de l’emboîtement B2
- diamètre intérieur de l’emboîtement – diamètre extérieur du tube plus jeu, mesurer à l’entrée
- profondeur de l’emboîtement D
- profondeur de l’emboîtement de l’entrée au bout de la collerette jusqu’à l’épaulement
- alésage traversant B
- alésage traversant derrière l’épaulement – paroi standard (Class 150/300) ou extra strong (à partir de Class 600) selon catalogue, sinon à préciser à la commande
- masse
- calculée par Zickwolff à partir des cotes nominales avec 7,85 kg/dm³ – valeur indicative, pas une valeur normative
- hauteur de la face surélevée (RF)
- Dépasse de la face de la bride et n’est pas comprise dans tf – 1,5 mm jusqu’à la Class 300, 6,4 mm à partir de la Class 400.
Tolérances (écarts limites) : la plage que la norme admet
Pour chaque cote est indiquée la plage admissible – selon ASME B16.5, pour O, X, Y et D selon les valeurs des fabricants, car la norme ne limite pas ces cotes de la bride à emboîtement à souder. Sont indiquées la dimension minimale et la dimension maximale plutôt que l’écart, qu’il faudrait encore calculer. Sur le dessin, cela s’appelle simplement tolérance – le mot que tout le monde emploie en pratique. En langage technique, les deux valeurs indiquées sont les dimensions limites de la cote, leur différence est la tolérance, et les écarts par rapport à la dimension nominale sont les écarts limites. La base en est section 7 (tolérances). Là où la norme ne fixe rien, c’est indiqué.
Autres caractéristiques avec tolérance
Ces caractéristiques n’ont pas de dimension nominale dans le tableau de dimensions, mais la norme les limite. Pour le contrôle à la réception, ce sont souvent elles qui décident – c’est sur elles qu’un assemblage boulonné échoue sur le terrain.
| entraxe de trous voisins | tolérance ±0,8 mm |
|---|---|
| concentricité du cercle de perçage et de la portée | au plus 0,8 mm |
| perpendicularité de la face par rapport à l’alésage B | au plus 1° |
Mesurer sur la pièce : les cotes en image
Chaque cote a sa raison d’être – qui sait pourquoi il mesure mesure mieux.
Là où la norme ne fixe pas de tolérance propre
- diamètre extérieur O – La norme ne prescrit pas de tolérance pour le diamètre extérieur – il n’influe ni sur l’assemblage ni sur l’étanchéité (B16.5 annexe F-2.3). Les catalogues des fabricants livrent ±1,6 mm jusqu’à 24 po.
- diamètre de collerette X – La norme ne prescrit pas de tolérance pour le diamètre de collerette au plateau. Les catalogues des fabricants livrent ±1,6 mm jusqu’à 24 po.
- longueur de collerette Y – Cette limite figure dans les catalogues des fabricants – le paragraphe 7.6 de la B16.5 ne vise que les brides à collerette à souder.
- profondeur de l’emboîtement D – Cette limite figure dans les catalogues des fabricants – la norme ne fixe pas de tolérance pour la profondeur de l’emboîtement.
Références des tolérances (12 indications)
- entraxe de trous voisins – entraxe de deux trous voisins
- concentricité du cercle de perçage et de la portée – concentricité cercle de perçage / face jusqu’à NPS 2 1/2
- perpendicularité de la face par rapport à l’alésage B – perpendicularité de la face par rapport à l’alésage B jusqu’à NPS 5
- diamètre extérieur – B16.5 annexe F-2.3 : diamètre extérieur sans tolérance – valeur catalogue jusqu’à 24 po dans la note
- diamètre du cercle de perçage – cercle de perçage
- diamètre de la face surélevée – face surélevée 1/16 po (Class 150/300)
- épaisseur de la bride – épaisseur de bride jusqu’à NPS 18
- diamètre de collerette – diamètre de collerette au plateau sans tolérance dans la B16.5 – valeur catalogue jusqu’à 24 po dans la note
- longueur de collerette – longueur de collerette jusqu’à NPS 18
- alésage de l’emboîtement – alésage de l’emboîtement B2 (contre-alésage) NPS 1/2 à 3
- profondeur de l’emboîtement – profondeur de l’emboîtement D
- alésage traversant – alésage traversant B jusqu’à NPS 10
Ces indications ne remplacent pas l’acquisition de la norme. Seules sont reproduites les tolérances de la taille choisie ici. Elles figurent au complet – pour les tailles présentées, NPS 1/2 à 3, Class 150 à 1500 – dans ASME B16.5:2025, section 7 (tolérances). La norme est disponible auprès de l’ASME. Nous avons repris les valeurs de cette page des tableaux de tolérances des fabricants. Pour le diamètre extérieur O, le diamètre de collerette X, la longueur de collerette Y et la profondeur d’emboîtement D de la bride à emboîtement à souder, la norme ne fixe pas de tolérance – ce sont les valeurs des fabricants qui s’appliquent. L’alésage de l’emboîtement B2, l’alésage traversant B et la perpendicularité de la face par rapport à l’alésage B ne figurent pas dans ces tableaux – ils sont indiqués selon la norme.
Pourquoi il existe des tolérances et comment les lire, une page à part l’explique : Tolérances et écarts limites.

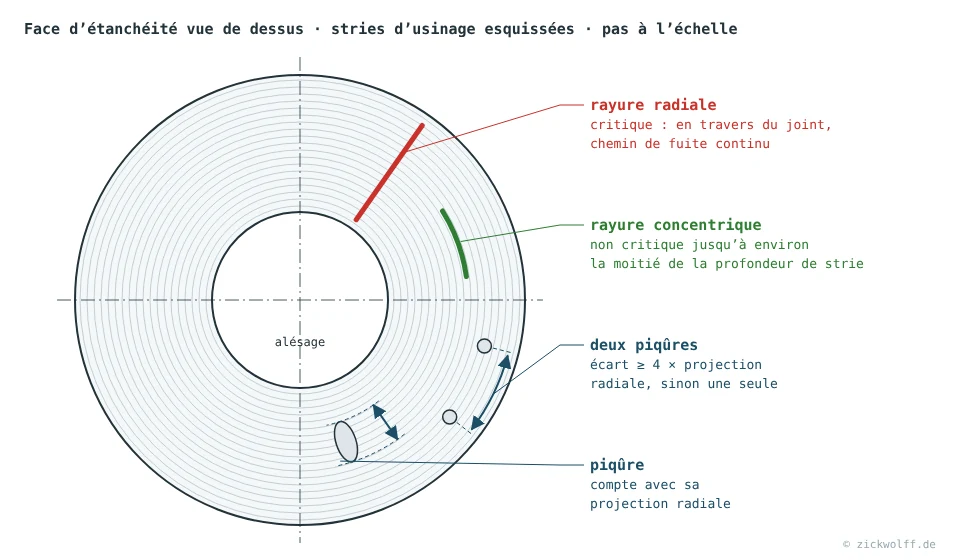

Rayures et défauts sur la face d’étanchéité – qu’est-ce qui est admissible ?
La direction compte d’abord, la profondeur ensuite. Une rayure radiale – de l’alésage vers l’extérieur, en travers de la face d’étanchéité – forme un chemin de fuite continu sous le joint et reste critique même si elle est peu profonde. Une rayure concentrique suit les stries d’usinage et le joint la recouvre – jusqu’à environ la moitié de la profondeur de strie, elle n’est pas critique. Les piqûres comptent par leur étendue radiale, mesurée en travers des stries. Deux piqûres plus proches que quatre fois cette étendue comptent comme un seul défaut. Les saillies au-dessus des stries ne sont jamais admissibles, car elles soulèvent le joint.
Pour les brides ASME, la norme échelonne la taille admissible d’un défaut dans la face d’étanchéité striée selon le diamètre nominal (NPS). On mesure l’étendue radiale – en travers des stries, comme différence entre le rayon extérieur et le rayon intérieur du défaut, tous deux pris depuis le centre de l’alésage.
| NPS | Pas plus profond que le fond des stries : étendue radiale jusqu’à | Plus profond que le fond des stries : étendue radiale et profondeur jusqu’à |
|---|---|---|
| 1/2–2 1/2 | 3,0 | 1,5 |
| 3 | 4,6 | 1,5 |
| 3 1/2–6 | 6,4 | 3,0 |
| 8–14 | 7,9 | 4,6 |
| 16 | 9,6 | 4,6 |
| 18–24 | 12,7 | 6,4 |
En outre
- Deux défauts doivent être distants d’au moins quatre fois la plus grande étendue radiale admissible.
- Les défauts moins profonds que la moitié de la profondeur des stries ne sont pas un motif de refus.
- Les saillies au-dessus des stries – bavure ou bourrelet de matière – ne sont pas admissibles.
- Les échelons valent pour les faces surélevées et les grandes faces mâle/femelle. Les brides à joint annulaire (RTJ) ont leurs propres exigences sur les flancs de gorge.
- La référence est la face d’étanchéité striée courante (concentrique ou en spirale, Ra 3,2 à 6,3 µm).
Pour les brides EN, il n’existe pas de tableau de ce type – ce qui s’applique est expliqué sur la page Tolérances.
Base : ASME B16.5-2025 et EN 1092-1:2018 comme référence de contrôle – des indications sur les normes, pas de texte normatif. L’acceptation au cas par cas relève du fabricant ou de l’acheteur et de sa spécification.
Hors plan coté : NPS 3 Class 900, NPS 3 Class 1500 – non normalisée selon ASME B16.5, uniquement taille de fabricant
Les cotes sont des dimensions nominales selon ASME B16.5 et ne remplacent pas la fiche technique de l’exécution concernée. Aucune indication sur l’aptitude à la pression ou à la température, ni sur le matériau. Le NPS est un indice en pouces et non une cote – le diamètre extérieur du tube Ah en diffère jusqu’à NPS 12. Lien direct vers cette taille

Les lettres de cote de l’ASME B16.5
Lettres de cote selon ASME B16.5. Les catalogues de fabricants utilisent en partie d’autres abréviations, par exemple T ou C pour tf et BC pour W.
- O – diamètre extérieur du plateau
- tf – épaisseur de bride sans face surélevée
- R – diamètre de la face surélevée
- W – diamètre du cercle de perçage
- Z × ØI – nombre et diamètre des trous de boulons
- X – diamètre de collerette au plateau
- Y – longueur de collerette, depuis la face de bride sans face surélevée
- B2 – alésage de l’emboîtement – diamètre extérieur du tube plus jeu
- D – profondeur de l’emboîtement jusqu’à l’épaulement
- B – alésage traversant derrière l’épaulement
Cette page suit les lettres de la norme : B2 est l’emboîtement, B l’alésage traversant – les catalogues écrivent souvent l’inverse. Il n’y a pas de bout à souder Ah : la soudure se fait à l’extérieur, au bout de la collerette.
Class au lieu de PN
Class au lieu de PN : la classe de pression ne dit pas quelle pression la bride supporte – c’est le tableau pression–température du groupe de matériaux qui le dit. Une bride Class 150 en A105 supporte 19,6 bar à 38 °C, nettement moins à 200 °C – Class 150 n’est pas 150 psi. Le tableau compte pour le dimensionnement, la classe pour la commande.
En savoir plus : règle pratique Class 150.
Bien mesurer
- Épaisseur de bride tf : mesurer de l’arrière du plateau jusqu’au pied de la face surélevée, pas par-dessus. Depuis l’édition 2003, la norme indique pour toutes les classes l’épaisseur sans surélévation – la surélévation (1,5 mm en Class 150 et 300, 6,4 mm à partir de Class 400) s’y ajoute. Qui compare avec un tableau ancien (cote C) trouve en Class 150/300 des valeurs plus grandes de 1/16 po – c’est la même bride.
- Emboîtement : l’alésage de l’emboîtement B2 est le diamètre extérieur du tube plus un jeu et se mesure à l’entrée ; sa tolérance est fixée par la norme (ASME B16.5 7.7.3). La profondeur d’emboîtement D va de l’entrée au bout de la collerette jusqu’à l’épaulement. Derrière se trouve l’alésage traversant B – il suit l’épaisseur du tube et, lorsque le catalogue ne l’indique pas, se précise à la commande. Au montage, le tube est reculé d’environ 1,5 mm de l’épaulement avant soudage.
- Collerette : le diamètre de collerette X se mesure à la jonction avec le plateau. La collerette peut être droite ou conique – au plus 7° selon l’ASME B16.5. La longueur de collerette Y va de la face de bride sans face surélevée jusqu’au bout de la collerette.
- Face : la norme par défaut est la face surélevée (RF) avec finition stock – le ring joint (RTJ) porte une gorge d’anneau à la place, exige des goujons plus longs et une épaisseur totale différente. Les cotes de raccordement O, W et trous restent identiques.
- Rugosité de la face : la livraison courante est la finition stock à strie spiralée, rugosité d’environ 3,2 à 6,3 µm Ra (125 à 250 µin) – prévue pour les joints souples et spiralés. Les finitions lisses se commandent, elles ne vont pas de soi. Les imperfections admissibles sont réglées par la norme selon le diamètre de la face surélevée.
Dimensions par classe de pression
Valeurs en mm issues de la documentation des fabricants et des fournisseurs, vérifiées par rapport à l’ASME B16.5-2025. Un tiret signifie : non documenté dans nos sources. tf sans face surélevée, Y depuis la face de bride sans face surélevée, B2 emboîtement, D profondeur, B alésage traversant, masse calculée par Zickwolff (7,85 kg/dm³).
Ce que signifient les lettres de cote
- NPS
- diamètre nominal NPS – diamètre nominal du tube en pouces : détermine l’alésage et le diamètre de collerette au bout à souder – pas le diamètre extérieur du plateau
- O
- diamètre extérieur O – plus grand diamètre du plateau de la bride, mesuré sur le bord
- tf
- épaisseur de la bride tf – épaisseur minimale du plateau SANS la face surélevée – mesurer de la face arrière jusqu’au pied de la face surélevée – la surélévation (1,5 mm en Class 150/300, 6,4 mm à partir de Class 400) s’y ajoute. Les tableaux anciens (cote C, avant 2003) incluaient la surélévation en Class 150/300
- R
- diamètre de la face surélevée R – diamètre extérieur de la face surélevée, mesuré sur son bord – pour les brides RTJ, c’est la gorge d’anneau selon le tableau 5 qui s’applique
- W
- diamètre du cercle de perçage W – diamètre du cercle passant par les centres des trous – pour un nombre pair de trous, d’un centre au centre opposé
- Z × ØI
- trous de boulons Z × ØI – compter les trous, puis mesurer un trou – le trou est plus grand que le boulon de 1/8 po (3,2 mm)
- Stud
- goujon – diamètre du boulon en pouces (filetage UNC) – longueur selon la face RF ou RTJ d’après le tableau de boulonnerie
- X
- diamètre de collerette X – mesurer à la jonction avec le plateau, là où la collerette est la plus épaisse – la collerette peut être droite ou conique (figure 4 de la norme)
- Y
- longueur de collerette Y – de la face arrière du plateau au bout de la collerette – la hauteur totale de la bride sans la face surélevée
- B2
- alésage traversant B2 – alésage derrière l’épaulement, imprimé pour paroi standard (Class 150/300) et extra strong (Class 600) – sinon à préciser à la commande
- D
- profondeur de l’emboîtement D – profondeur de l’emboîtement de l’entrée à l’épaulement – retirer le tube d’environ 1,5 mm avant soudage (jeu)
- B
- alésage de l’emboîtement B – diamètre intérieur de l’emboîtement – diamètre extérieur du tube plus jeu, mesurer à l’entrée
- G (kg)
- masse G – valeur catalogue approx. – indication commerciale, pas une valeur normative
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 88,9 | 9,7 | 35,1 | 60,5 | 4 × 15,7 | 1/2" | 30,2 | 14,2 | 22,4 | 9,7 | 15,7 | 0,41 |
| NPS 3/4 | 98,6 | 11,2 | 42,9 | 69,9 | 4 × 15,7 | 1/2" | 38,1 | 14,2 | 27,7 | 11,2 | 20,8 | 0,58 |
| NPS 1 | 108 | 12,7 | 50,8 | 79,2 | 4 × 15,7 | 1/2" | 49,3 | 15,7 | 34,5 | 12,7 | 26,7 | 0,79 |
| NPS 1 1/4 | 117,3 | 14,2 | 63,5 | 88,9 | 4 × 15,7 | 1/2" | 58,7 | 19,1 | 43,2 | 14,2 | 35,1 | 1 |
| NPS 1 1/2 | 127 | 15,7 | 73,2 | 98,6 | 4 × 15,7 | 1/2" | 65,0 | 20,6 | 49,5 | 15,7 | 40,9 | 1,3 |
| NPS 2 | 152,4 | 17,5 | 91,9 | 120,7 | 4 × 19,1 | 5/8" | 77,7 | 23,9 | 62,0 | 17,5 | 52,6 | 2,1 |
| NPS 2 1/2 | 177,8 | 20,6 | 104,6 | 139,7 | 4 × 19,1 | 5/8" | 90,4 | 26,9 | 74,7 | 19,1 | 62,7 | 3,4 |
| NPS 3 | 190,5 | 22,4 | 127 | 152,4 | 4 × 19,1 | 5/8" | 108,0 | 28,4 | 90,7 | 20,6 | 78,0 | 4 |
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 95,2 | 12,7 | 35 | 66,5 | 4 × 15,7 | 1/2" | 38,1 | 20,6 | 22,4 | 9,7 | 15,7 | 0,67 |
| NPS 3/4 | 117,3 | 14,2 | 42,9 | 82,5 | 4 × 19 | 5/8" | 47,8 | 23,9 | 27,7 | 11,2 | 20,8 | 1,1 |
| NPS 1 | 123,9 | 15,7 | 50,8 | 88,9 | 4 × 19 | 5/8" | 53,8 | 25,4 | 34,5 | 12,7 | 26,7 | 1,4 |
| NPS 1 1/4 | 133,3 | 17,5 | 63,5 | 98,5 | 4 × 19 | 5/8" | 63,5 | 25,4 | 43,2 | 14,2 | 35,1 | 1,7 |
| NPS 1 1/2 | 155,4 | 19,1 | 73,1 | 114,3 | 4 × 22,3 | 3/4" | 69,9 | 28,7 | 49,5 | 15,7 | 40,9 | 2,6 |
| NPS 2 | 165,1 | 20,6 | 91,9 | 127 | 8 × 19 | 5/8" | 84,1 | 31,8 | 62,0 | 17,5 | 52,6 | 3 |
| NPS 2 1/2 | 190,5 | 23,9 | 104,6 | 149,3 | 8 × 22,3 | 3/4" | 100,1 | 36,6 | 74,7 | 19,1 | 62,7 | 4,5 |
| NPS 3 | 209,5 | 26,9 | 127 | 168,1 | 8 × 22,3 | 3/4" | 117,3 | 41,4 | 90,7 | 20,6 | 78,0 | 6,1 |
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 95,3 | 14,2 | 35,1 | 66,5 | 4 × 16,0 | 0.505" | 38,1 | 22,4 | 22,4 | 9,7 | – | 0,77 |
| NPS 3/4 | 117,3 | 15,7 | 42,9 | 82,6 | 4 × 19,1 | 0.625" | 47,8 | 25,4 | 27,7 | 11,2 | – | 1,3 |
| NPS 1 | 124,0 | 17,5 | 50,8 | 88,9 | 4 × 19,1 | 0.625" | 53,8 | 26,9 | 34,5 | 12,7 | – | 1,6 |
| NPS 1 1/4 | 133,4 | 20,6 | 63,5 | 98,6 | 4 × 19,1 | 0.625" | 63,5 | 28,4 | 43,2 | 14,2 | – | 2,1 |
| NPS 1 1/2 | 155,4 | 22,4 | 73,2 | 114,3 | 4 × 22,4 | 0.755" | 69,9 | 31,8 | 49,5 | 15,7 | – | 3,1 |
| NPS 2 | 165,1 | 25,4 | 91,9 | 127,0 | 8 × 19,1 | 0.625" | 84,1 | 36,6 | 62,0 | 17,5 | – | 3,8 |
| NPS 2 1/2 | 190,5 | 28,4 | 104,6 | 149,4 | 8 × 22,4 | 0.755" | 100,1 | 41,1 | 74,7 | 19,1 | – | 5,5 |
| NPS 3 | 209,6 | 31,8 | 127,0 | 168,1 | 8 × 22,4 | 0.755" | 117,3 | 46,0 | 90,7 | 20,6 | – | 7,4 |
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 95,3 | 14,2 | 35,1 | 66,5 | 4 × 15,7 | 1/2" | 38,1 | 22,4 | 22,4 | 9,7 | 14,0 | 0,78 |
| NPS 3/4 | 117,3 | 15,7 | 42,9 | 82,6 | 4 × 19,1 | 5/8" | 47,8 | 25,4 | 27,7 | 11,2 | 18,8 | 1,3 |
| NPS 1 | 124 | 17,5 | 50,8 | 88,9 | 4 × 19,1 | 5/8" | 53,8 | 26,9 | 34,5 | 12,7 | 24,4 | 1,6 |
| NPS 1 1/4 | 133,4 | 20,6 | 63,5 | 98,6 | 4 × 19,1 | 5/8" | 63,5 | 28,4 | 43,2 | 14,2 | 32,5 | 2,1 |
| NPS 1 1/2 | 155,4 | 22,4 | 73,2 | 114,3 | 4 × 22,4 | 3/4" | 69,9 | 31,8 | 49,5 | 15,7 | 38,1 | 3,1 |
| NPS 2 | 165,1 | 25,4 | 91,9 | 127 | 8 × 19,1 | 5/8" | 84,1 | 36,6 | 62,0 | 17,5 | 49,3 | 3,8 |
| NPS 2 1/2 | 190,5 | 28,4 | 104,6 | 149,4 | 8 × 22,4 | 3/4" | 100,1 | 41,1 | 74,7 | 19,1 | 58,9 | 5,6 |
| NPS 3 | 209,6 | 31,8 | 127 | 168,1 | 8 × 22,4 | 3/4" | 117,3 | 46,0 | 90,7 | 20,6 | 73,7 | 7,6 |
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 120,6 | 22,4 | 35,1 | 82,5 | 4 × 22,4 | 3/4" | 38,1 | 31,8 | 22,4 | 9,7 | – | 1,8 |
| NPS 3/4 | 130 | 25,4 | 42,9 | 88,9 | 4 × 22,4 | 3/4" | 44,5 | 35,1 | 27,7 | 11,2 | – | 2,4 |
| NPS 1 | 149,4 | 28,4 | 50,8 | 101,6 | 4 × 25,4 | 7/8" | 52,3 | 41,1 | 34,5 | 12,7 | – | 3,5 |
| NPS 1 1/4 | 158,8 | 28,4 | 63,5 | 111,3 | 4 × 25,4 | 7/8" | 63,5 | 41,1 | 43,2 | 14,2 | – | 4 |
| NPS 1 1/2 | 177,8 | 31,8 | 73,2 | 124 | 4 × 28,4 | 1" | 69,9 | 44,5 | 49,5 | 15,7 | – | 5,6 |
| NPS 2 | 215,9 | 38,1 | 91,9 | 165,1 | 8 × 25,4 | 7/8" | 104,6 | 57,2 | 62,0 | 17,5 | – | 10,2 |
| NPS 2 1/2 | 244,3 | 41,1 | 104,6 | 190,5 | 8 × 28,4 | 1" | 124,0 | 63,5 | 74,7 | 19,1 | – | 14,2 |
| NPS 3 | 241,3 | 38,1 | 127 | 190,5 | 8 × 25,4 | 7/8" | 127,0 | 53,8 | 90,7 | – | – | – |
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 120,6 | 22,4 | 35,1 | 82,5 | 4 × 22,4 | 3/4" | 38,1 | 31,8 | 22,4 | 9,7 | – | 1,8 |
| NPS 3/4 | 130 | 25,4 | 42,9 | 88,9 | 4 × 22,4 | 3/4" | 44,5 | 35,1 | 27,7 | 11,2 | – | 2,4 |
| NPS 1 | 149,4 | 28,4 | 50,8 | 101,6 | 4 × 25,4 | 7/8" | 52,3 | 41,1 | 34,5 | 12,7 | – | 3,6 |
| NPS 1 1/4 | 158,8 | 28,4 | 63,5 | 111,3 | 4 × 25,4 | 7/8" | 63,5 | 41,1 | 43,2 | 14,2 | – | 4,1 |
| NPS 1 1/2 | 177,8 | 31,8 | 73,2 | 124 | 4 × 28,4 | 1" | 69,9 | 44,5 | 49,5 | 15,7 | – | 5,6 |
| NPS 2 | 215,9 | 38,1 | 91,9 | 165,1 | 8 × 25,4 | 7/8" | 104,6 | 57,2 | 62,0 | 17,5 | – | 10,3 |
| NPS 2 1/2 | 244,3 | 41,1 | 104,6 | 190,5 | 8 × 28,4 | 1" | 124,0 | 63,5 | 74,7 | 19,1 | – | 14,3 |
| NPS 3 | 266,7 | 47,8 | 127 | 203,2 | 8 × 31,8 | 1 1/8" | 133,4 | – | – | – | – | – |
Essai de pression
Essai de pression : la norme n’exige pas du fabricant un essai de pression de la bride – la bride est éprouvée avec le système dans lequel elle est montée, si le code applicable l’exige. Seuls les raccords à brides (coudes, tés à brides) reçoivent un essai de pression d’enveloppe à 1,5 fois la pression nominale à 38 °C. Qui a besoin d’un essai en usine de la bride le commande expressément.
Marquage
Marquage : la bride porte le nom ou la marque du fabricant, le matériau (numéro ASTM et grade, par ex. A105 ou A182 F316L), la classe de pression (150, 300 …), la désignation de norme B16 (ou B16.5), le diamètre nominal NPS, pour les brides à collerette l’alésage ou le schedule, ainsi que le numéro de coulée ou de lot pour la traçabilité. Le type de face ne fait pas partie du marquage obligatoire – les brides RTJ portent en plus le numéro d’anneau.
Commander sans ambiguïté
Pour commander sans ambiguïté : diamètre nominal, classe, type, portée de joint, schedule du tube, matériau, certificat – par exemple « bride à emboîtement à souder NPS 1 Class 300 SW RF, SCH 80, ASTM A105, EN 10204 3.1 ». Le schedule détermine l’alésage traversant B. Si vous soudez un tube métrique, indiquez son diamètre extérieur – l’emboîtement est dimensionné pour le tube en pouces selon ASME B36.10M.
Pour aller plus loin
Dans le thème : Cotes de raccordement ASME · Bride à collerette ASME B16.5 · Bride slip-on ASME B16.5 · Bride pleine ASME B16.5 · DIN/EN ou ASME
Normes : Fiche ASME B16.5 · Traducteur des mondes normatifs · Règle pratique : Class 150 n’est pas 150 psi
Prendre les cotes sur la pièce ? Cercle de perçage W, diamètre extérieur O, trous et tf sans face surélevée – et comment distinguer Class 150 et Class 300 sur la pièce. Bien mesurer
Questions fréquentes
Où trouver les dimensions d’une bride à emboîtement à souder NPS 1 classe 150 selon ASME B16.5 ?
Le tableau de dimensions de cette page donne toutes les dimensions livrables selon ASME B16.5 ; le plan coté au-dessus montre la dimension choisie avec toutes les cotes et tolérances et s’imprime en PDF - la fiche technique de votre dimension.
Pourquoi les brides à emboîtement à souder s’arrêtent-elles à NPS 3 ?
La norme ne prévoit ce type que de NPS 1/2 à 3. Au-delà, on utilise des brides slip-on ou à collerette – un cordon d’angle sur un emboîtement devient peu économique dans les grands diamètres.
À quoi sert le jeu à l’épaulement ?
Le tube est reculé d’environ 1,5 mm avant soudage. Le cordon d’angle se rétracte en refroidissant – si le tube porte sur l’épaulement, la soudure peut se fissurer. Le jeu relève du montage, pas de la bride.
Bride à emboîtement à souder ou bride slip-on ?
Les deux se glissent sur le tube. La bride à emboîtement à souder a un emboîtement avec épaulement et n’est soudée qu’à l’extérieur, la bride slip-on a un alésage droit et se soude à l’intérieur et à l’extérieur. Le type admis est fixé par le code applicable à l’installation.
