Raccords en fonte malléable · Cotes

Raccords en fonte malléable : cotes par numéro GF

Vous connaissez le numéro – voici les cotes. Pour chaque numéro GF, nous montrons l’image et le croquis coté, toutes les tailles avec les cotes en millimètres et la disponibilité en noir et galvanisé. Toute la gamme figure ici, y compris ce que nous commandons.

Gamme: Fonte malléable GF selon EN 10242, gamme 2025
Par numéro: Image · croquis · cotes en mm · disponibilité
Finitions: noir · galvanisé
Source: Cotes et croquis : Georg Fischer

Choisir le numéro

Chaque numéro ouvre son tableau : image, croquis coté, toutes les dimensions en mm et la disponibilité en noir et galvanisé.

Aperçu de la gamme des raccords GF en fonte malléable : photos de tous les types courants, du type 1 (courbe 90°) au type 933a, chacun avec son numéro de type GF — Aperçu de la gamme avec les numéros de type GF – de la courbe type 1 au coude à souder type 933a. Photo : Georg FischerCliquez sur un raccord – le tableau de son numéro s’ouvre.

Tous les numéros en liste

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Courbes

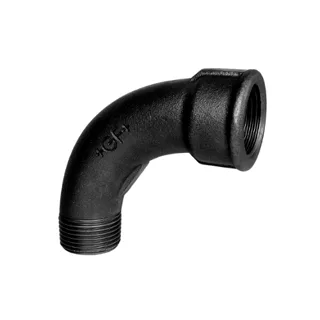

N° 1 Courbe à grand rayon 90° · G4 · 12 tailles

Croquis coté du raccord n° 1 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 1 Courbe à grand rayon 90° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	z	noir	galvanisé
1/8	35	32	28	sur stock	sur stock
1/4	40	36	30	sur stock	sur stock
3/8	48	42	38	sur stock	sur stock
1/2	55	48	42	sur stock	sur stock
3/4	69	60	54	sur stock	sur stock
1	85	75	68	sur stock	sur stock
1 1/4	105	95	86	sur stock	sur stock
1 1/2	116	105	97	sur stock	sur stock
2	140	130	116	sur stock	sur stock
2 1/2	176	165	149	sur commande	sur stock
3	205	190	175	sur commande	sur stock
4	260	245	224	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

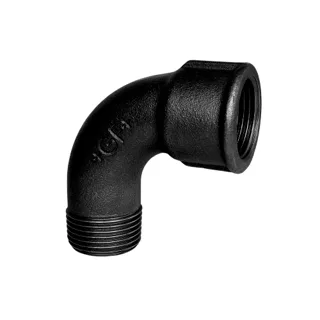

N° 1a Courbe courte 90° · D4 · 11 tailles

Croquis coté du raccord n° 1a avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 1a Courbe courte 90° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	z	noir	galvanisé
1/4	30	30	20	sur stock	sur stock
3/8	36	36	26	sur commande	sur stock
1/2	45	45	32	sur stock	sur stock
3/4	50	50	35	sur stock	sur stock
1	63	63	46	sur stock	sur stock
1 1/4	76	76	57	sur commande	sur stock
1 1/2	85	85	66	sur commande	sur stock
2	102	102	78	sur stock	sur stock
2 1/2	115	115	88	sur stock	sur stock
3	127	127	97	sur commande	sur stock
4	165	165	129	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

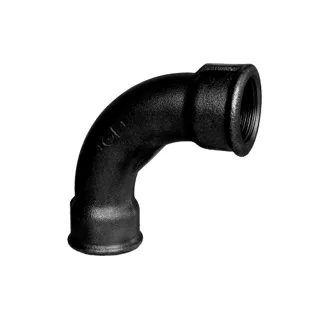

N° 2 Courbe à grand rayon 90° · G1 · 11 tailles

Croquis coté du raccord n° 2 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 2 Courbe à grand rayon 90° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z	noir	galvanisé
1/4	40	30	sur stock	sur stock
3/8	48	38	sur stock	sur stock
1/2	55	42	sur stock	sur stock
3/4	69	54	sur stock	sur stock
1	85	68	sur stock	sur stock
1 1/4	105	86	sur stock	sur stock
1 1/2	116	97	sur commande	sur stock
2	140	116	sur stock	sur stock
2 1/2	176	149	sur stock	sur stock
3	205	175	sur commande	sur stock
4	260	224	sur stock	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

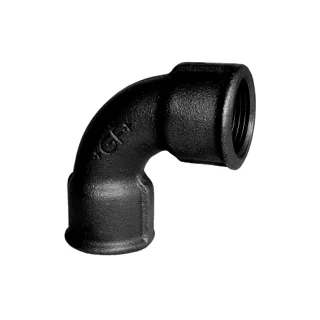

N° 2a Courbe courte 90° · D1 · 11 tailles

Croquis coté du raccord n° 2a avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 2a Courbe courte 90° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z	noir	galvanisé
1/4	30	20	sur commande	sur stock
3/8	36	26	sur stock	sur commande
1/2	45	32	sur stock	sur stock
3/4	50	35	sur stock	sur stock
1	63	46	sur stock	sur stock
1 1/4	76	57	sur stock	sur stock
1 1/2	85	66	sur stock	sur stock
2	102	78	sur stock	sur stock
2 1/2	115	88	sur commande	sur stock
3	127	97	sur stock	sur stock
4	165	129	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

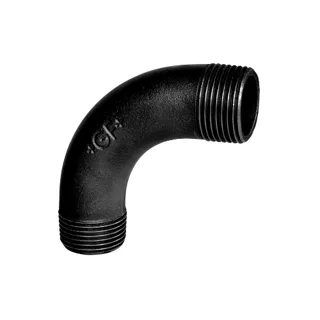

N° 3 Courbe à grand rayon 90° · G8 · 9 tailles

Croquis coté du raccord n° 3 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 3 Courbe à grand rayon 90° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	b	noir	galvanisé
1/4	33	sur stock	sur stock
3/8	42	sur commande	sur commande
1/2	48	sur stock	sur stock
3/4	60	sur commande	sur stock
1	75	sur stock	sur stock
1 1/4	95	sur stock	sur stock
1 1/2	105	sur stock	sur stock
2	130	sur stock	sur stock
2 1/2	165	non fabriqué dans cette finition	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

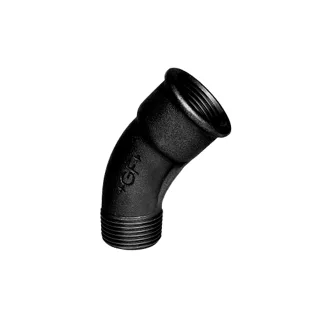

N° 40 Courbe à grand rayon 45° · G4/45° · 11 tailles

Croquis coté du raccord n° 40 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 40 Courbe à grand rayon 45° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	z	noir	galvanisé
1/4	26	21	16	sur stock	sur stock
3/8	30	24	20	sur stock	sur stock
1/2	36	30	23	sur stock	sur stock
3/4	43	36	28	sur stock	sur stock
1	51	42	34	sur stock	sur stock
1 1/4	64	54	45	sur stock	sur stock
1 1/2	68	58	49	sur stock	sur stock
2	81	70	57	sur stock	sur stock
2 1/2	99	86	72	sur commande	sur commande
3	113	100	83	sur stock	sur commande
4	141	130	105	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

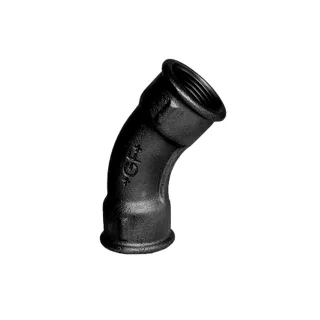

N° 41 Courbe à grand rayon 45° · G1/45° · 10 tailles

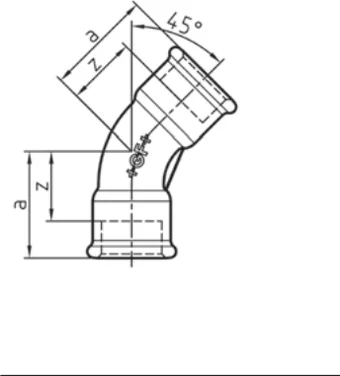

Croquis coté du raccord n° 41 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 41 Courbe à grand rayon 45° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z	noir	galvanisé
3/8	30	20	sur commande	sur stock
1/2	36	23	sur stock	sur stock
3/4	43	28	sur stock	sur stock
1	51	34	sur stock	sur stock
1 1/4	64	45	sur stock	sur stock
1 1/2	68	49	sur commande	sur stock
2	81	57	sur stock	sur stock
2 1/2	99	72	sur stock	sur commande
3	113	83	sur commande	sur stock
4	141	105	non fabriqué dans cette finition	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

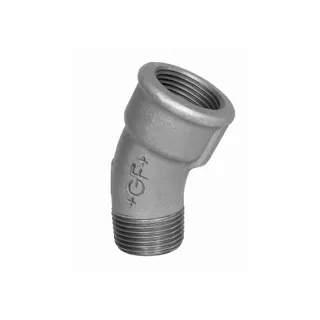

N° 50 Courbe 30° · 9 tailles

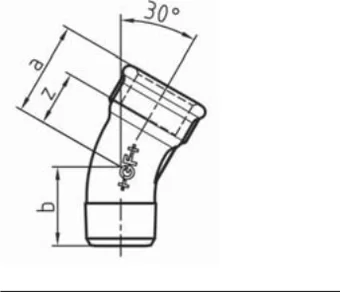

Croquis coté du raccord n° 50 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 50 Courbe 30° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	z	noir	galvanisé
1/2	30	24	17	non fabriqué dans cette finition	sur stock
3/4	36	30	21	non fabriqué dans cette finition	sur stock
1	44	36	27	non fabriqué dans cette finition	sur stock
1 1/4	52	44	33	non fabriqué dans cette finition	sur stock
1 1/2	56	46	37	non fabriqué dans cette finition	sur stock
2	66	54	42	non fabriqué dans cette finition	sur stock
2 1/2	80	66	53	non fabriqué dans cette finition	sur commande
3	92	77	62	non fabriqué dans cette finition	sur stock
4	114	100	78	non fabriqué dans cette finition	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : galvanisé

↑ Retour au choix du type

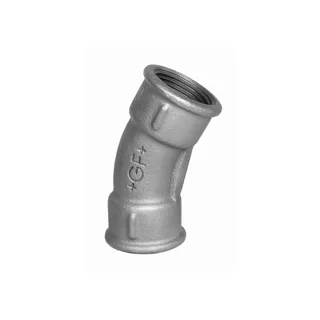

N° 51 Courbe 30° · 6 tailles

Croquis coté du raccord n° 51 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 51 Courbe 30° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z	noir	galvanisé
1/2	30	17	non fabriqué dans cette finition	sur stock
3/4	36	21	non fabriqué dans cette finition	sur stock
1	44	27	non fabriqué dans cette finition	sur stock
1 1/4	52	33	non fabriqué dans cette finition	sur commande
1 1/2	56	37	non fabriqué dans cette finition	sur stock
2	66	42	non fabriqué dans cette finition	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : galvanisé

↑ Retour au choix du type

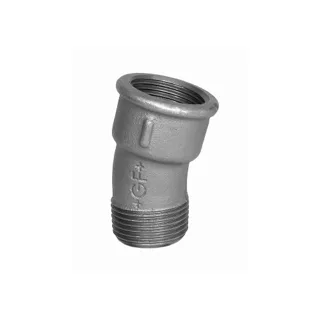

N° 53 Courbe 15° · 7 tailles

Croquis coté du raccord n° 53 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 53 Courbe 15° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	z	noir	galvanisé
1/2	28	21	15	non fabriqué dans cette finition	sur commande
3/4	33	25	18	non fabriqué dans cette finition	sur stock
1	37	29	20	non fabriqué dans cette finition	sur stock
1 1/4	43	34	24	non fabriqué dans cette finition	sur stock
1 1/2	45	35	26	non fabriqué dans cette finition	sur commande
2	51	41	27	non fabriqué dans cette finition	sur stock
2 1/2	62	52	35	non fabriqué dans cette finition	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : galvanisé

↑ Retour au choix du type

N° 54 Courbe 15° · 6 tailles

Croquis coté du raccord n° 54 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 54 Courbe 15° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z	noir	galvanisé
1/2	28	15	non fabriqué dans cette finition	sur commande
3/4	33	18	non fabriqué dans cette finition	sur commande
1	37	20	non fabriqué dans cette finition	sur commande
1 1/4	45	26	non fabriqué dans cette finition	sur stock
1 1/2	47	28	non fabriqué dans cette finition	sur commande
2	51	27	non fabriqué dans cette finition	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 60 Courbe double · 6 tailles

Croquis coté du raccord n° 60 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 60 Courbe double : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	z	noir	galvanisé
1/2	45	38	32	sur commande	sur commande
3/4	52	50	37	sur commande	sur commande
1	64	64	47	sur commande	sur commande
1 1/4	73	76	54	sur commande	sur commande
1 1/2	80	89	61	sur commande	sur commande
2	90	102	66	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 85 Dos d'âne · 6 tailles

Croquis coté du raccord n° 85 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 85 Dos d'âne : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
3/8	sur commande	sur commande
1/2	sur commande	sur stock
1/2	sur commande	sur stock
3/4 × 3	disponible sur demande	disponible sur demande
1	sur stock	sur commande
1 1/4	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 87 Té avec dos d'âne · 1 taille

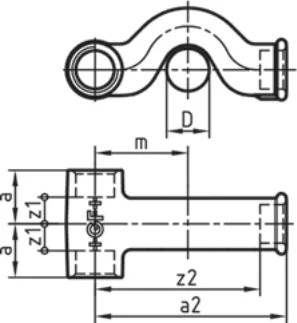

Croquis coté du raccord n° 87 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 87 Té avec dos d'âne : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
1/2	non fabriqué dans cette finition	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

Coudes

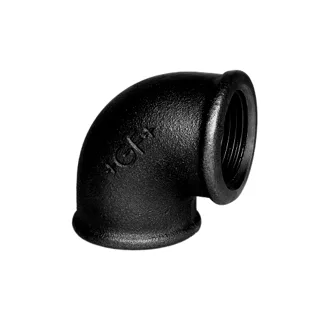

N° 90 Coude 90°, égal · A1 · 30 tailles

Croquis coté du raccord n° 90 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 90 Coude 90°, égal : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	z	z1	z2	noir	galvanisé
1/8	19		12			sur stock	sur stock
1/4	21		11			sur stock	sur stock
3/8	25		15			sur stock	sur stock
1/2	28		15			sur stock	sur stock
3/4	33		18			sur stock	sur stock
1	38		21			sur stock	sur stock
1 1/4	45		26			sur stock	sur stock
1 1/2	50		31			sur stock	sur stock
2	58		34			sur stock	sur stock
2 1/2	69		42			sur stock	sur stock
3	78		48			sur stock	sur stock
4	96		60			sur stock	sur stock
1/4 x 1/8	20	20		10	13	sur commande	sur stock
3/8 x 1/4	23	23		13	13	sur commande	sur stock
1/2 x 1/4	24	24		11	14	sur stock	sur stock
1/2 x 3/8	26	26		13	16	sur commande	sur stock
3/4 x 1/2	30	31		15	18	sur stock	sur stock
1 x 3/8	32	34		15	24	sur commande	sur commande
1 x 1/2	32	34		15	21	sur stock	sur stock
1 x 3/4	35	36		18	21	sur stock	sur stock
1 1/4 x 1/2	35	38		16	25	sur stock	sur stock
1 1/4 x 3/4	36	41		17	26	sur stock	sur stock
1 1/4 x 1	40	42		21	25	sur stock	sur stock
1 1/2 x 3/4	38	44		19	29	sur commande	sur stock
1 1/2 x 1	42	46		23	29	sur commande	sur stock
1 1/2 x 1 1/4	46	48		27	29	sur commande	sur stock
2 x 1	44	52		20	35	sur commande	sur stock
2 x 1 1/4	48	54		24	35	sur stock	sur stock
2 x 1 1/2	52	55		28	36	sur stock	sur stock
2 1/2 x 2	61	66		34	42	non fabriqué dans cette finition	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

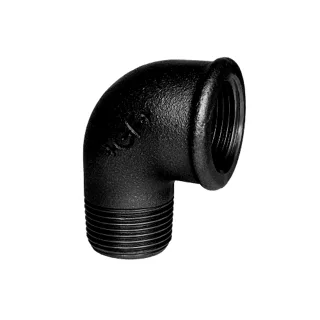

N° 92 Coude 90°, égal · A4 · 24 tailles

Croquis coté du raccord n° 92 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 92 Coude 90°, égal : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	c	z	z1	noir	galvanisé
1/8	19	25		12		sur commande	sur stock
1/4	21	28		11		sur stock	sur stock
3/8	25	32		15		sur stock	sur stock
1/2	28	37		15		sur stock	sur stock
3/4	33	43		18		sur stock	sur stock
1	38	52		21		sur stock	sur stock
1 1/4	45	60		26		sur stock	sur stock
1 1/2	50	65		31		sur stock	sur stock
2	58	74		34		sur stock	sur stock
2 1/2	69	88		42		sur stock	sur stock
3	78	98		48		sur commande	sur stock
4	96	118		60		sur commande	sur stock
1/2 x 3/8	26		33		13	sur stock	sur stock
3/4 x 1/2	30		40		15	sur stock	sur stock
1 x 1/2	32		46		15	sur stock	sur stock
1 x 3/4	35		46		18	sur stock	sur stock
1 1/4 x 3/4	44		51		17	non fabriqué dans cette finition	sur stock
1 1/4 x 1	40		56		21	sur commande	sur stock
1 1/2 x 1	47		62		28	sur stock	sur stock
1 1/2 x 1 1/4	52		64		33	sur stock	sur stock
3/8 x 1/2	28		37		18	sur commande	sur commande
1/2 x 3/4	34		42		21	sur stock	sur commande
3/4 x 1	39		50		24	sur commande	sur stock
1 x 1 1/4	44		59		27	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

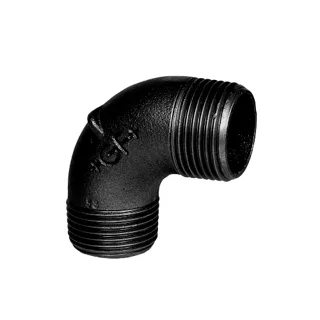

N° 94 Coude 90° · 7 tailles

Croquis coté du raccord n° 94 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 94 Coude 90° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	b	noir	galvanisé
3/8	29	sur commande	sur commande
1/2	37	sur stock	sur stock
3/4	40	sur stock	sur stock
1	47	sur stock	sur stock
1 1/4	56	sur stock	sur stock
1 1/2	59	sur stock	sur stock
2	68	sur stock	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 120 Coude 45° · A1/45° · 9 tailles

Croquis coté du raccord n° 120 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 120 Coude 45° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z	noir	galvanisé
3/8	20	10	sur stock	sur stock
1/2	22	9	sur stock	sur stock
3/4	25	10	sur stock	sur stock
1	28	11	sur stock	sur stock
1 1/4	33	14	sur stock	sur stock
1 1/2	36	17	sur stock	sur stock
2	43	19	sur commande	sur stock
2 1/2	48	21	sur commande	sur commande
3	54	24	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

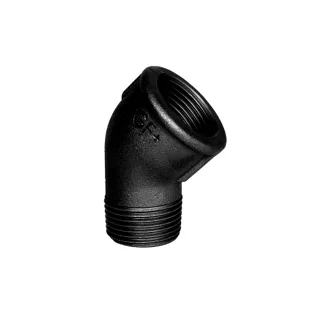

N° 121 Coude 45° · A4/45° · 9 tailles

Croquis coté du raccord n° 121 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 121 Coude 45° : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	z	noir	galvanisé
3/8	20	26	10	sur commande	sur stock
1/2	22	28	9	sur stock	sur stock
3/4	25	32	10	sur stock	sur stock
1	28	39	11	sur stock	sur stock
1 1/4	33	43	14	sur stock	sur stock
1 1/2	36	46	17	sur stock	sur stock
2	43	55	19	sur stock	sur stock
2 1/2	46	54	19	sur commande	sur commande
3	52	61	22	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

Tés et croix

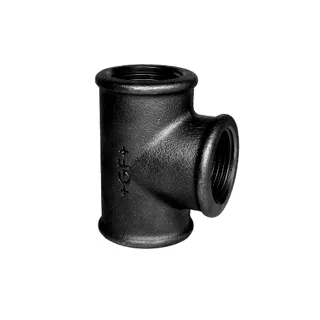

N° 130 Té, égal · B1 · 117 tailles

Croquis coté du raccord n° 130 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 130 Té, égal : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	c	z	z1	z2	z3	noir	galvanisé
1/8	19			12				sur stock	sur commande
1/4	21			11				sur stock	sur stock
3/8	25			15				sur stock	sur stock
1/2	28			15				sur stock	sur stock
3/4	33			18				sur stock	sur stock
1	38			21				sur stock	sur stock
1 1/4	45			26				sur stock	sur stock
1 1/2	50			31				sur stock	sur stock
2	58			34				sur stock	sur stock
2 1/2	69			42				sur stock	sur stock
3	78			48				sur stock	sur stock
4	96			60				sur stock	sur stock
3/8 x 1/4	23	23			13	13		sur commande	sur stock
3/8 x 1/2	26	26			16	13		sur commande	sur stock
1/2 x 1/4	24	24			11	14		sur stock	sur stock
1/2 x 3/8	26	26			13	16		sur stock	sur stock
1/2 x 3/4	31	30			18	15		sur stock	sur stock
1/2 x 1	34	32			21	15		sur stock	sur stock
3/4 x 1/4	26	27			11	17		sur stock	sur stock
3/4 x 3/8	28	28			13	18		sur commande	sur stock
3/4 x 1/2	30	31			15	18		sur stock	sur stock
3/4 x 1	36	35			21	18		sur stock	sur stock
1 x 1/4	28	31			11	21		sur stock	sur stock
1 x 3/8	30	32			13	22		sur commande	sur stock
1 x 1/2	32	34			15	21		sur stock	sur stock
1 x 3/4	35	36			18	21		sur stock	sur stock
1 x 1 1/4	42	40			25	21		sur commande	sur stock
1 x 1 1/2	46	42			29	23		sur stock	sur stock
1 1/4 x 3/8	32	36			13	26		sur commande	sur commande
1 1/4 x 1/2	34	38			15	25		sur stock	sur stock
1 1/4 x 3/4	36	41			17	26		sur commande	sur stock
1 1/4 x 1	40	42			21	25		sur stock	sur stock
1 1/4 x 1 1/2	48	46			29	27		sur commande	sur stock
1 1/4 x 2	54	48			35	24		sur commande	sur commande
1 1/2 x 3/8	33	38			14	28		sur commande	sur stock
1 1/2 x 1/2	36	42			17	29		sur stock	sur stock
1 1/2 x 3/4	38	44			19	29		sur stock	sur stock
1 1/2 x 1	42	46			23	29		sur stock	sur stock
1 1/2 x 1 1/4	46	48			27	29		sur commande	sur stock
1 1/2 x 2	55	52			36	28		sur stock	sur commande
2 x 1/2	38	48			14	35		sur stock	sur stock
2 x 3/4	40	50			16	35		sur stock	sur stock
2 x 1	44	52			20	35		sur stock	sur stock
2 x 1 1/4	48	54			24	35		sur stock	sur stock
2 x 1 1/2	52	55			28	36		sur commande	sur stock
2 x 2 1/2	66	61			42	34		sur commande	sur commande
2 1/2 x 1/2	41	56			14	43		sur commande	sur stock
2 1/2 x 3/4	45	58			18	44		sur commande	sur commande
2 1/2 x 1	47	60			20	43		sur commande	sur stock
2 1/2 x 1 1/4	52	62			25	43		sur commande	sur stock
2 1/2 x 1 1/2	55	63			28	44		sur commande	sur stock
2 1/2 x 2	61	66			34	42		sur commande	sur stock
3 x 1/2	46	63			15	50		disponible sur demande	sur stock
3 x 3/4	48	66			18	51		disponible sur demande	sur commande
3 x 1	51	67			21	50		disponible sur demande	sur stock
3 x 1 1/4	55	70			25	51		disponible sur demande	sur commande
3 x 1 1/2	58	71			28	52		disponible sur demande	sur commande
3 x 2	64	73			34	49		disponible sur demande	disponible sur demande
3 x 2 1/2	72	76			42	49		sur stock	sur commande
4 x 1	56	80			20	63		disponible sur demande	sur commande
4 x 1 1/2	64	84			28	65		disponible sur demande	sur commande
4 x 2	70	86			34	62		disponible sur demande	sur commande
4 x 2 1/2	77	89			41	62		non fabriqué dans cette finition	sur commande
4 x 3	84	92			48	62		disponible sur demande	sur stock
1/2 x 3/8 x 3/8	26	26	25		13	16	15	sur commande	sur stock
1/2 x 1/2 x 3/8	28	28	26		15	15	16	sur commande	sur stock
3/4 x 3/8 x 1/2	28	28	26		13	18	13	sur commande	sur commande
3/4 x 1/2 x 3/8	30	31	26		15	18	16	sur commande	sur commande
3/4 x 1/2 x 1/2	30	31	28		15	18	15	sur stock	sur stock
3/4 x 3/4 x 3/8	33	33	28		18	18	18	sur commande	sur stock
3/4 x 3/4 x 1/2	33	33	31		18	18	18	sur stock	sur stock
3/4 x 1 x 1/2	36	35	34		21	18	21	sur commande	sur commande
1 x 1/2 x 1/2	32	34	28		15	21	15	sur commande	sur stock
1 x 1/2 x 3/4	32	34	30		15	21	15	sur commande	sur stock
1 x 3/4 x 1/2	35	36	31		18	21	18	sur stock	sur stock
1 x 3/4 x 3/4	35	36	33		18	21	18	sur stock	sur stock
1 x 1 x 3/8	38	38	32		21	21	22	sur commande	sur commande
1 x 1 x 1/2	38	38	34		21	21	21	sur stock	sur stock
1 x 1 x 3/4	38	38	36		21	21	21	sur stock	sur stock
1 x 1 1/4 x 3/4	42	40	41		25	21	26	sur commande	sur commande
1 1/4 x 1/2 x 1	34	38	32		15	25	15	sur commande	sur commande
1 1/4 x 3/4 x 3/4	36	41	33		17	26	18	sur commande	sur commande
1 1/4 x 3/4 x 1	36	41	35		17	26	18	sur commande	sur commande
1 1/4 x 1 x 3/4	40	42	36		21	25	21	sur commande	sur commande
1 1/4 x 1 x 1	40	42	38		21	25	21	sur commande	sur stock
1 1/4 x 1 1/4 x 1/2	45	45	38		26	26	25	sur stock	sur stock
1 1/4 x 1 1/4 x 3/4	45	45	41		26	26	26	sur commande	sur stock
1 1/4 x 1 1/4 x 1	45	45	42		26	26	25	sur commande	sur stock
1 1/4 x 1 1/2 x 1	48	46	46		29	27	29	sur commande	sur commande
1 1/2 x 1/2 x 1 1/4	36	42	34		17	29	15	sur commande	sur stock
1 1/2 x 3/4 x 1 1/4	38	44	36		19	29	17	sur commande	sur commande
1 1/2 x 1 x 1	42	46	38		23	29	21	sur commande	sur stock
1 1/2 x 1 x 1 1/4	42	46	38		23	29	21	sur commande	sur stock
1 1/2 x 1 1/4 x 1	46	48	42		27	29	25	sur commande	sur commande
1 1/2 x 1 1/4 x 1 1/4	46	48	45		27	29	26	sur commande	sur stock
1 1/2 x 1 1/2 x 1/2	50	50	42		31	31	29	sur commande	sur stock
1 1/2 x 1 1/2 x 3/4	50	50	44		31	31	29	sur stock	sur stock
1 1/2 x 1 1/2 x 1	50	50	46		31	31	29	sur commande	sur stock
1 1/2 x 1 1/2 x 1 1/4	50	50	48		31	31	29	sur commande	sur commande
1 1/2 x 2 x 1 1/4	56	54	56		37	30	37	sur commande	sur commande
2 x 1/2 x 1 1/2	38	48	38		14	35	19	sur commande	sur stock
2 x 3/4 x 1 1/2	40	50	38		16	35	19	sur commande	sur stock
2 x 1 x 1 1/2	44	52	42		20	35	23	sur commande	sur stock
2 x 1 1/4 x 1 1/4	48	54	45		24	35	26	sur commande	sur stock
2 x 1 1/4 x 1 1/2	48	54	46		24	35	27	sur commande	sur commande
2 x 1 1/2 x 1 1/2	52	55	50		28	36	31	sur commande	sur commande
2 x 2 x 1/2	58	58	48		34	34	35	sur commande	sur stock
2 x 2 x 3/4	58	58	50		34	34	35	sur commande	sur stock
2 x 2 x 1	58	58	52		34	34	35	sur commande	sur stock
2 x 2 x 1 1/4	58	58	54		34	34	35	sur commande	sur stock
2 x 2 x 1 1/2	58	58	55		34	34	36	sur commande	sur stock
2 1/2 x 2 x 2	67	72	62		40	48	38	sur commande	sur stock
2 1/2 x 2 1/2 x 1	71	71	71		44	44	54	non fabriqué dans cette finition	sur stock
2 1/2 x 2 1/2 x 1 1/2	69	69	64		42	42	45	disponible sur demande	sur stock
2 1/2 x 2 1/2 x 2	73	73	68		46	46	34	disponible sur demande	sur commande
3 x 2 x 2	64	73	60		34	49	36	non fabriqué dans cette finition	sur commande
3 x 3 x 2	78	79	72		48	49	48	non fabriqué dans cette finition	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 131 Té cintré, égal · E1 · 30 tailles

Croquis coté du raccord n° 131 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 131 Té cintré, égal : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	c	z	z1	z2	z3	noir	galvanisé
1/2	45		24	32			11	sur stock	sur commande
3/4	50		28	35			13	sur commande	sur stock
1	63		33	46			16	sur commande	sur stock
1 1/4	76		40	57			21	sur commande	sur stock
1 1/2	85		43	66			24	sur commande	sur stock
2	102		53	78			29	sur commande	sur stock
2 1/2	115		62	88			35	sur commande	sur commande
3	127		70	97			40	sur commande	sur stock
4	165		87	129			51	sur commande	sur commande
3/4 x 1/2	47	48	25		32	35	10	sur commande	sur stock
1 x 1/2	49	51	28		32	38	11	sur commande	sur stock
1 x 3/4	53	54	30		36	39	13	sur commande	sur stock
1 1/4 x 1/2	51	56	30		32	43	11	sur commande	sur commande
1 1/4 x 3/4	55	58	33		36	43	14	disponible sur demande	sur commande
1 1/4 x 1	66	68	36		47	51	17	sur commande	sur commande
1 1/2 x 1/2	52	58	29		33	45	10	disponible sur demande	sur commande
1 1/2 x 3/4	55	61	33		36	46	14	sur commande	sur commande
1 1/2 x 1	66	71	36		47	54	17	sur commande	sur commande
1 1/2 x 1 1/4	77	79	41		58	60	22	sur commande	sur commande
2 x 1/2	54	64	32		30	51	8	disponible sur demande	non fabriqué dans cette finition
2 x 3/4	69	75	39		45	60	15	sur commande	sur commande
2 x 1	70	77	40		46	60	16	sur commande	sur commande
2 x 1 1/4	80	85	45		56	66	21	sur commande	sur stock
2 x 1 1/2	91	94	48		67	75	24	sur commande	sur stock
2 1/2 x 1 1/4	103	108	58		76	89	31	non fabriqué dans cette finition	sur commande
3 x 2	138	143	69		108	119	39	sur commande	sur commande
3/4 x 1/2 x 1/2	47	48	24		31	34	11	sur commande	sur commande
3/4 x 3/4 x 1/2	49	49	27		34	34	14	sur commande	sur commande
1 x 1/2 x 3/4	49	51	25		32	38	10	disponible sur demande	disponible sur demande
1 x 3/4 x 3/4	53	54	28		36	39	13	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 132 Té à deux courbes, égal · E2 · 6 tailles

Croquis coté du raccord n° 132 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 132 Té à deux courbes, égal : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z	noir	galvanisé
1/2	45	32	sur commande	sur commande
3/4	50	35	sur commande	sur commande
1	63	46	sur commande	sur commande
1 1/4	76	57	sur commande	sur commande
1 1/2	85	66	sur commande	sur commande
2	102	78	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

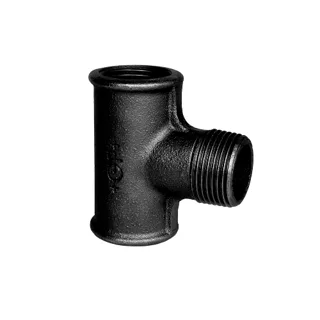

N° 133 Té, égal · 4 tailles

Croquis coté du raccord n° 133 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 133 Té, égal : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	z	noir	galvanisé
3/8	22	31	12	sur commande	sur stock
1/2	25	38	12	sur stock	sur stock
3/4	33	45	18	sur stock	sur stock
1	39	53	22	sur stock	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

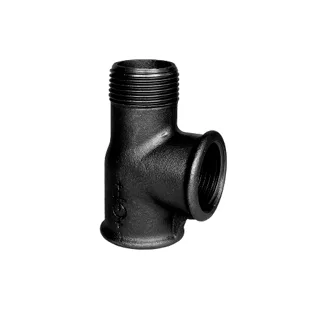

N° 134 Té, égal · 11 tailles

Croquis coté du raccord n° 134 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 134 Té, égal : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	c	z	z1	z3	noir	galvanisé
1/4	22	28		12			sur stock	sur stock
3/8	24	32		14			sur commande	sur stock
1/2	27	37		14			sur stock	sur stock
3/4	33	43		17			sur commande	sur stock
1	37	50		20			sur stock	sur stock
1 1/4	45	58		26			sur stock	sur stock
1 1/2	50	65		31			sur commande	sur stock
2	59	69		35			sur stock	sur stock
1/2 x 1/4	24	34	24		11	14	sur commande	sur stock
3/4 x 1/2	30	40	30		15	17	sur commande	sur stock
1 x 1/2	32	44	35		15	22	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

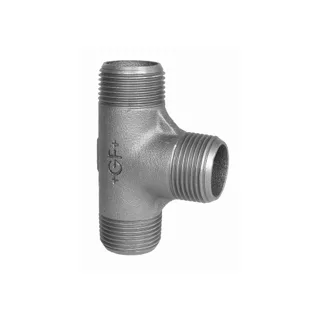

N° 135 Té, égal · 3 tailles

Croquis coté du raccord n° 135 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 135 Té, égal : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	b	noir	galvanisé
1/2	37	sur stock	sur stock
3/4	43	sur commande	sur stock
1	48	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 137 Té pour batterie de distribution, réduit sur l'embranchement · 3 tailles

Croquis coté du raccord n° 137 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 137 Té pour batterie de distribution, réduit sur l'embranchement : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	z	noir	galvanisé
1 1/4 x 3/4	35	85	16	non fabriqué dans cette finition	sur commande
1 1/4 x 1	35	75	16	non fabriqué dans cette finition	sur commande
1 1/2 x 1	40	86	21	non fabriqué dans cette finition	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

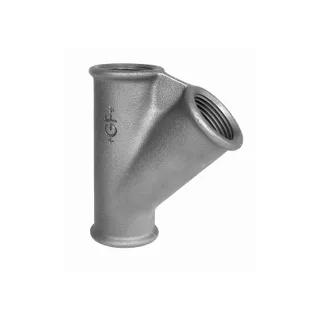

N° 165 Té 45°, égal · 7 tailles

Croquis coté du raccord n° 165 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 165 Té 45°, égal : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	c	z1	z2	z3	noir	galvanisé
3/8	16	46	46	6	36	36	sur commande	non fabriqué dans cette finition
1/2	23	54	54	10	41	41	sur commande	sur stock
3/4	24	64	64	9	49	49	sur stock	sur stock
1	28	77	77	11	60	60	sur commande	sur stock
1 1/4	34	91	91	14	72	72	sur commande	sur commande
1 1/2	34	98	98	15	79	79	sur commande	sur stock
2	39	115	115	15	91	91	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

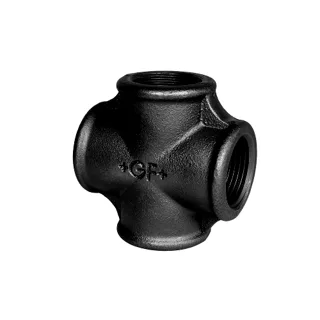

N° 180 Croix, égal · C1 · 17 tailles

Croquis coté du raccord n° 180 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 180 Croix, égal : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	z	z1	z2	noir	galvanisé
1/4	21		11			sur commande	sur stock
3/8	25		15			sur commande	sur stock
1/2	28		15			sur stock	sur stock
3/4	33		18			sur stock	sur stock
1	38		21			sur stock	sur stock
1 1/4	45		26			sur stock	sur stock
1 1/2	50		31			sur commande	sur stock
2	58		34			sur stock	sur stock
2 1/2	69		42			sur commande	sur stock
3	78		48			sur commande	sur commande
4	96		60			disponible sur demande	sur stock
	Cotes sur demande					disponible sur demande	disponible sur demande
1 x 1/2	32	34		15	21	sur commande	sur commande
1 x 3/4	35	36		18	21	sur commande	sur stock
1 1/4 x 1	40	42		21	25	sur commande	sur commande
1 1/2 x 1	42	46		23	29	sur commande	sur stock
2 x 1	44	52		20	35	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

Distributeurs

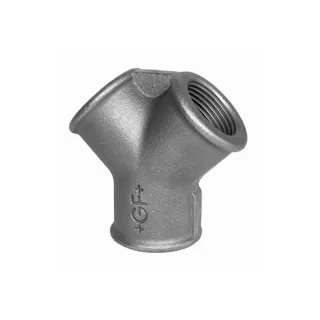

N° 220 Distributeur Y · 4 tailles

Croquis coté du raccord n° 220 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 220 Distributeur Y : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z	noir	galvanisé
3/8	24	14	sur commande	sur commande
1/2	27	14	sur commande	sur stock
3/4	33	18	sur stock	sur stock
1	40	23	sur stock	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

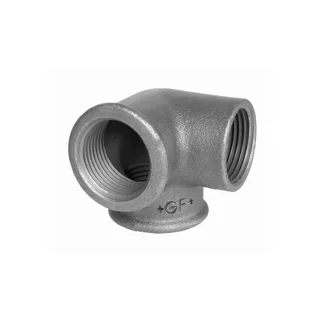

N° 221 Distributeur à coude · Za1 · 7 tailles

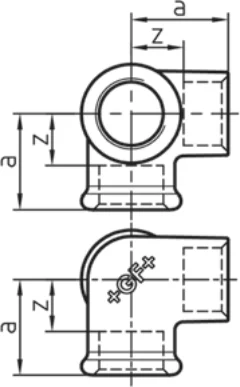

Croquis coté du raccord n° 221 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 221 Distributeur à coude : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z	noir	galvanisé
3/8	25	15	sur commande	sur stock
1/2	28	15	sur stock	sur commande
3/4	33	18	sur stock	sur stock
1	38	21	sur stock	sur commande
1 1/4	45	26	sur commande	sur stock
1 1/2	50	31	sur commande	sur stock
2	58	34	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : galvanisé

↑ Retour au choix du type

N° 223 Distributeur à té · Za2 · 3 tailles

Croquis coté du raccord n° 223 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 223 Distributeur à té : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z	noir	galvanisé
1/2	28	15	sur commande	sur commande
3/4	33	18	sur stock	sur commande
1	38	21	sur stock	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

Manchons et réductions

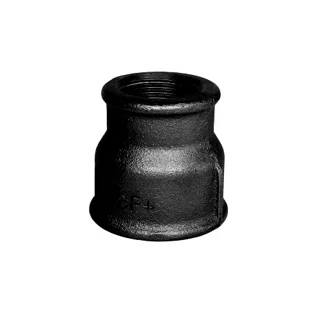

N° 240 Manchon, réduit · M2 · 33 tailles

Croquis coté du raccord n° 240 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 240 Manchon, réduit : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	z2	noir	galvanisé
1/4 x 1/8	27	17	10	sur stock	sur stock
3/8 x 1/8	30	22	13	sur commande	sur stock
3/8 x 1/4	30	22	10	sur stock	sur stock
1/2 x 1/4	36		13	sur stock	sur stock
1/2 x 3/8	36		13	sur stock	sur stock
3/4 x 1/4	39		14	sur stock	sur stock
3/4 x 3/8	39		14	sur stock	sur stock
3/4 x 1/2	39		11	sur stock	sur stock
1 x 3/8	45		18	sur stock	sur stock
1 x 1/2	45		15	sur stock	sur stock
1 x 3/4	45		13	sur stock	sur stock
1 1/4 x 3/8	50		21	sur commande	sur stock
1 1/4 x 1/2	50		18	sur stock	sur stock
1 1/4 x 3/4	50		16	sur stock	sur stock
1 1/4 x 1	50		14	sur stock	sur stock
1 1/2 x 1/2	55		23	sur stock	sur stock
1 1/2 x 3/4	55		21	sur stock	sur stock
1 1/2 x 1	55		19	sur stock	sur stock
1 1/2 x 1 1/4	55		17	sur stock	sur stock
2 x 1/2	65		28	sur stock	sur stock
2 x 3/4	65		26	sur stock	sur stock
2 x 1	65		24	sur stock	sur stock
2 x 1 1/4	65		22	sur stock	sur stock
2 x 1 1/2	65		22	sur stock	sur stock
2 1/2 x 1	74		30	sur stock	sur stock
2 1/2 x 1 1/2	74		28	sur commande	sur stock
2 1/2 x 2	74		23	sur commande	sur stock
3 x 1 1/2	80		31	sur commande	sur stock
3 x 2	80		26	sur stock	sur commande
3 x 2 1/2	80		23	sur commande	sur commande
4 x 2	94		34	sur commande	sur commande
4 x 2 1/2	94		31	sur commande	sur stock
4 x 3	94		28	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

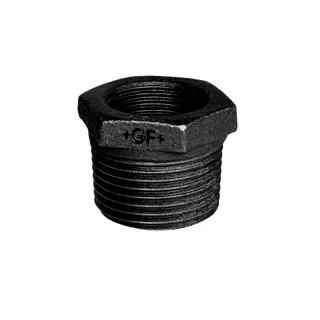

N° 241 Mamelon, réduit · N4 · 39 tailles

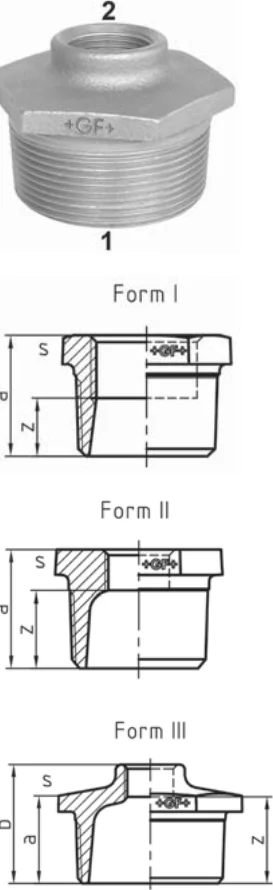

Croquis coté du raccord n° 241 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 241 Mamelon, réduit : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	s	z	noir	galvanisé
1/4 x 1/8 (forme I)	20		17	13	sur stock	sur stock
3/8 x 1/8 (forme I)	20		19	13	sur stock	sur stock
3/8 x 1/4 (forme I)	20		19	10	sur stock	sur stock
1/2 x 1/8 (forme II)	24		23	17	sur stock	sur stock
1/2 x 1/4 (forme II)	24		23	14	sur stock	sur stock
1/2 x 3/8 (forme I)	24		23	14	sur stock	sur stock
3/4 x 1/4 (forme II)	26		30	16	sur stock	sur stock
3/4 x 3/8 (forme II)	27		30	16	sur stock	sur stock
3/4 x 1/2 (forme I)	26		30	13	sur stock	sur stock
1 x 1/4 (forme II)	29		36	19	sur stock	sur stock
1 x 3/8 (forme II)	29		36	19	sur stock	sur stock
1 x 1/2 (forme II)	29		36	16	sur stock	sur stock
1 x 3/4 (forme I)	30		36	15	sur stock	sur stock
II	31		46	21	disponible sur demande	disponible sur demande
1 1/4 x 1/2 (forme II)	31		46	18	sur stock	sur stock
1 1/4 x 3/4 (forme II)	31		46	16	sur stock	sur stock
1 1/4 x 1 (forme II)	31		46	14	sur stock	sur stock
1 1/2 x 3/8 (forme II)	31		50	21	sur stock	sur stock
1 1/2 x 1/2 (forme II)	31		50	18	sur stock	sur stock
1 1/2 x 3/4 (forme II)	31		50	16	sur stock	sur stock
1 1/2 x 1 (forme II)	31		50	14	sur stock	sur stock
I	33		50	12	disponible sur demande	disponible sur demande
2 x 1/2 (forme III)	35	48	65	35	sur stock	sur stock
2 x 3/4 (forme III)	35	49	65	34	sur stock	sur stock
2 x 1 (forme II)	37		65	20	sur stock	sur stock
2 x 1 1/4 (forme II)	37		65	18	sur stock	sur stock
2 x 1 1/2 (forme II)	37		65	18	sur stock	sur stock
2 1/2 x 1 (forme III)	44	54	80	37	sur stock	sur stock
III	40	54	80	37	disponible sur demande	disponible sur demande
2 1/2 x 1 1/2 (forme II)	42		80	23	sur stock	sur stock
2 1/2 x 2 (forme II)	40		80	16	sur stock	sur stock
3 x 1 (forme III)	44	59	95	42	sur commande	sur commande
3 x 1 1/4 (forme III)	44	59	95	40	sur stock	sur stock
3 x 1 1/2 (forme III)	44	59	95	40	sur stock	sur stock
3 x 2 (forme II)	44		95	20	sur stock	sur stock
3 x 2 1/2 (forme II)	44		96	17	sur commande	sur stock
4 x 2 (forme III)	51	69	120	45	sur commande	sur stock
4 x 2 1/2 (forme III)	51	69	120	42	sur stock	sur stock
4 x 3 (forme II)	53		120	23	sur stock	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

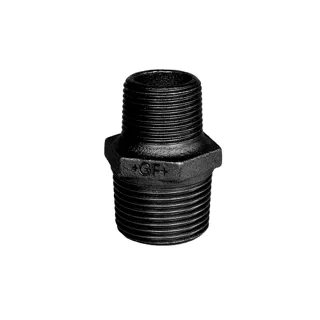

N° 245 Mamelon, réduit · N8 · 24 tailles

Croquis coté du raccord n° 245 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 245 Mamelon, réduit : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	noir	galvanisé
1/4 x 1/8	35	17	sur commande	sur stock
3/8 x 1/8	34	19	sur stock	sur stock
3/8 x 1/4	38	19	sur stock	sur stock
1/2 x 1/4	44	27	sur stock	sur stock
1/2 x 3/8	44	22	sur stock	sur stock
3/4 x 1/4	43	30	sur commande	sur stock
3/4 x 3/8	47	30	sur stock	sur stock
3/4 x 1/2	47	31	sur stock	sur stock
1 x 1/2	53	36	sur stock	sur stock
1 x 3/4	53	36	sur stock	sur stock
1 1/4 x 1/2	57	46	sur stock	sur stock
1 1/4 x 3/4	57	46	sur stock	sur stock
1 1/4 x 1	57	46	sur stock	sur stock
1 1/2 x 3/4	59	50	sur stock	sur stock
1 1/2 x 1	59	50	sur stock	sur stock
1 1/2 x 1 1/4	59	50	sur stock	sur stock
2 x 1	68	65	sur stock	sur stock
2 x 1 1/4	68	65	sur stock	sur stock
2 x 1 1/2	68	65	sur stock	sur stock
2 1/2 x 1 1/2	75	80	sur stock	sur stock
2 1/2 x 2	75	80	sur stock	sur stock
3 x 2	83	95	sur stock	sur commande
3 x 2 1/2	83	95	sur commande	sur stock
4 x 3	96	120	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

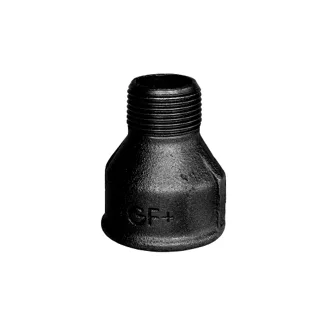

N° 246 Manchon, réduit · M4 · 21 tailles

Croquis coté du raccord n° 246 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 246 Manchon, réduit : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	z	noir	galvanisé
1/4 x 1/8	32	17	22	sur stock	sur stock
3/8 x 1/4	35	22	25	sur commande	sur stock
1/2 x 1/4	43		30	sur stock	sur stock
1/2 x 3/8	43		30	sur stock	sur stock
3/4 x 3/8	48		33	sur commande	sur stock
3/4 x 1/2	48		33	sur stock	sur stock
1 x 1/2	55		38	sur stock	sur stock
1 x 3/4	55		38	sur stock	sur stock
1 1/4 x 1/2	60		41	sur stock	sur stock
1 1/4 x 3/4	60		41	sur stock	sur stock
1 1/4 x 1	60		41	sur stock	sur stock
1 1/2 x 3/4	60		41	sur commande	sur stock
1 1/2 x 1	63		44	sur commande	sur stock
1 1/2 x 1 1/4	63		44	sur stock	sur stock
2 x 1	70		46	sur stock	sur stock
2 x 1 1/4	70		46	sur commande	sur stock
2 x 1 1/2	70		46	sur stock	sur stock
2 1/2 x 1 1/2	83		56	sur commande	sur stock
2 1/2 x 2	80		53	sur stock	sur stock
3 x 2	87		57	sur commande	sur stock
3 x 2 1/2	91		61	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 260 Manchon excentré, réduit · 15 tailles

Croquis coté du raccord n° 260 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 260 Manchon excentré, réduit : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	m	z	noir	galvanisé
3/4 x 1/2	41	3	13	sur commande	sur commande
1 x 1/2	45	6	15	sur commande	sur commande
1 x 3/4	45	3,5	13	sur commande	sur commande
1 1/4 x 1/2	50	11	18	sur commande	sur commande
1 1/4 x 3/4	50	8	16	sur commande	sur commande
1 1/4 x 1	50	5	14	sur commande	sur commande
1 1/2 x 1/2	56	14	24	sur commande	sur commande
1 1/2 x 3/4	56	11	22	sur commande	sur commande
1 1/2 x 1	56	8	20	sur commande	sur commande
1 1/2 x 1 1/4	56	3	18	sur commande	sur commande
2 x 1/2	65	20	28	sur commande	sur commande
2 x 1	65	14	24	sur commande	sur commande
2 x 1 1/4	65	10	22	sur commande	sur commande
2 x 1 1/2	65	7	22	sur commande	sur commande
2 1/2 x 2	74	8	23	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 270 Manchon, égal · M2 · 12 tailles

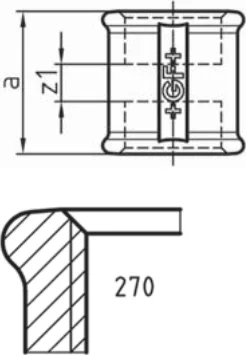

Croquis coté du raccord n° 270 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 270 Manchon, égal : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	z1	noir	galvanisé
1/8	25	17	11	sur stock	sur stock
1/4	27	19	7	sur stock	sur stock
3/8	30		10	sur stock	sur stock
1/2	36		10	sur stock	sur stock
3/4	39		9	sur stock	sur stock
1	45		11	sur stock	sur stock
1 1/4	50		12	sur stock	sur stock
1 1/2	55		17	sur stock	sur stock
2	65		17	sur stock	sur stock
2 1/2	74		20	sur stock	sur stock
3	80		20	sur stock	sur stock
4	94		22	sur stock	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

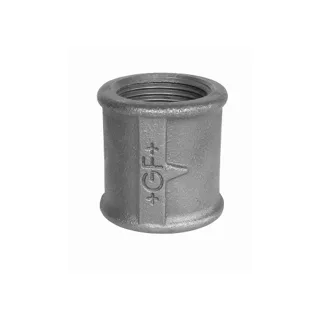

N° 271 Manchon, filetage droite/gauche · M2 R-L · 7 tailles

Croquis coté du raccord n° 271 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 271 Manchon, filetage droite/gauche : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z1	noir	galvanisé
3/8	30	10	sur commande	sur commande
1/2	36	10	sur commande	sur stock
3/4	39	9	sur commande	sur stock
1	45	11	sur commande	sur stock
1 1/4	50	12	sur commande	sur commande
1 1/2	55	17	sur commande	sur commande
2	65	17	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : galvanisé

↑ Retour au choix du type

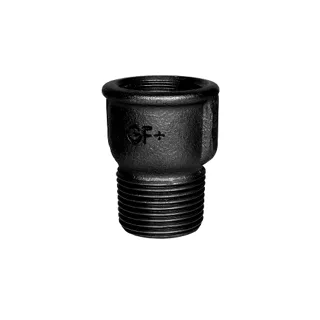

N° 529a Manchon avec filetage mâle et femelle · M4 · 8 tailles

Croquis coté du raccord n° 529a avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 529a Manchon avec filetage mâle et femelle : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	z	noir	galvanisé
1/4	28	17	18	sur stock	sur stock
3/8	35	22	25	sur stock	sur stock
1/2	43		30	sur stock	sur stock
3/4	48		33	sur stock	sur stock
1	55		38	sur stock	sur stock
1 1/4	60		41	sur commande	sur stock
1 1/2	63		44	sur commande	sur stock
2	70		46	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 536 Manchon longue-vis · 6 tailles

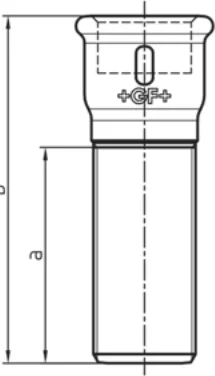

Croquis coté du raccord n° 536 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 536 Manchon longue-vis : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	noir	galvanisé
1/2 80	50	80	non fabriqué dans cette finition	disponible sur demande
3/4 90	57	90	non fabriqué dans cette finition	disponible sur demande
1 100	Cotes sur demande		non fabriqué dans cette finition	disponible sur demande
1 1/4 116	Cotes sur demande		non fabriqué dans cette finition	disponible sur demande
1 1/2 125	Cotes sur demande		non fabriqué dans cette finition	disponible sur demande
2 143	Cotes sur demande		non fabriqué dans cette finition	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 537 Manchon longue-vis, complète · 6 tailles

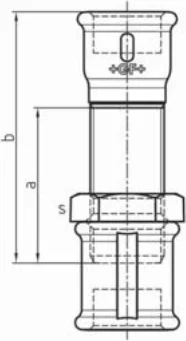

Croquis coté du raccord n° 537 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 537 Manchon longue-vis, complète : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	s	noir	galvanisé
1/2	50	80	32	non fabriqué dans cette finition	sur commande
3/4	57	90	36	non fabriqué dans cette finition	sur commande
1	65	100	46	non fabriqué dans cette finition	sur commande
1 1/4	75	116	55	non fabriqué dans cette finition	sur commande
1 1/2	84	125	60	non fabriqué dans cette finition	sur commande
2	98	143	73	non fabriqué dans cette finition	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

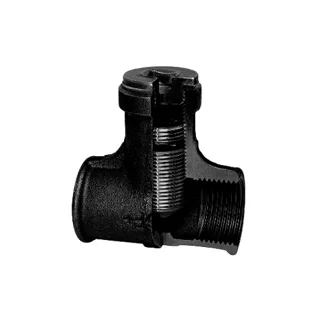

N° 599a Manchon régulateur · 6 tailles

Croquis coté du raccord n° 599a avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 599a Manchon régulateur : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	s	z	noir	galvanisé
× 2/8	Cotes sur demande				disponible sur demande	disponible sur demande
× 4/2	Cotes sur demande				disponible sur demande	disponible sur demande
	Cotes sur demande				disponible sur demande	disponible sur demande
1 1/4 × 1 1/8	45	81	17	26	disponible sur demande	disponible sur demande
1 1/2 × 1 1/4	47	77	22	28	disponible sur demande	non fabriqué dans cette finition
2 × 1 3/4	57	99	27	33	disponible sur demande	non fabriqué dans cette finition

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

Mamelons

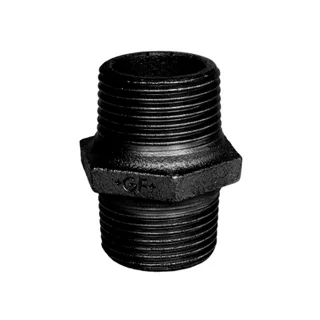

N° 280 Mamelon · N8 · 12 tailles

Croquis coté du raccord n° 280 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 280 Mamelon : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	noir	galvanisé
1/8	29	17	sur stock	sur stock
1/4	36	19	sur stock	sur stock
3/8	38	22	sur stock	sur stock
1/2	44	28	sur stock	sur stock
3/4	47	33	sur stock	sur stock
1	53	42	sur stock	sur stock
1 1/4	57	50	sur stock	sur stock
1 1/2	61	55	sur stock	sur stock
2	69	70	sur stock	sur stock
2 1/2	79	85	sur stock	sur stock
3	83	100	sur stock	sur stock
4	95	131	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 281 Mamelon, filetage droite/gauche · N8 R-L · 7 tailles

Croquis coté du raccord n° 281 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 281 Mamelon, filetage droite/gauche : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	noir	galvanisé
3/8	38	22	non fabriqué dans cette finition	sur commande
1/2	44	28	sur stock	sur stock
3/4	47	33	sur stock	sur stock
1	53	42	sur commande	sur commande
1 1/4	57	50	sur commande	sur commande
1 1/2	59	55	sur commande	sur commande
2	68	70	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

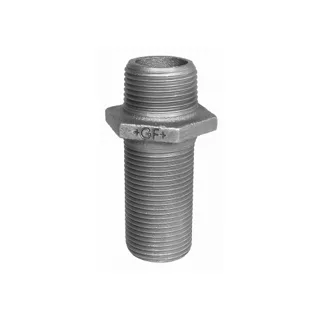

N° 534 Longue-vis · 3 tailles

Croquis coté du raccord n° 534 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 534 Longue-vis : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	s	noir	galvanisé
1/2	46	77	32	non fabriqué dans cette finition	sur stock
3/4	49	82	36	non fabriqué dans cette finition	sur stock
1	56	92	46	non fabriqué dans cette finition	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : galvanisé

↑ Retour au choix du type

N° 535 Longue-vis, complète · 3 tailles

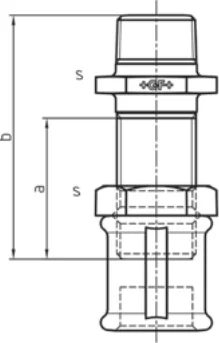

Croquis coté du raccord n° 535 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 535 Longue-vis, complète : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	s	noir	galvanisé
1/2	46	77	32	non fabriqué dans cette finition	sur commande
3/4	49	82	36	non fabriqué dans cette finition	sur commande
1	56	92	46	non fabriqué dans cette finition	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

Bouchons

N° 290 Bouchon avec collet · T9 · 12 tailles

Croquis coté du raccord n° 290 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 290 Bouchon avec collet : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	c	s	noir	galvanisé
1/8	20	7	sur stock	sur stock
1/4	24	8	sur stock	sur stock
3/8	28	10	sur stock	sur stock
1/2	32	11	sur stock	sur stock
3/4	37	17	sur stock	sur stock
1	41	19	sur stock	sur stock
1 1/4	47	22	sur stock	sur stock
1 1/2	47	22	sur stock	sur stock
2	54	27	sur stock	sur stock
2 1/2	64	32	sur stock	sur stock
3	71	36	sur stock	sur stock
4	81	41	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 291 Bouchon sans collet · T8 · 12 tailles

Croquis coté du raccord n° 291 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 291 Bouchon sans collet : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	b	s	noir	galvanisé
1/8	16	7	sur commande	sur stock
1/4	18	8	sur commande	sur stock
3/8	20	10	sur commande	sur stock
1/2	24	11	sur commande	sur stock
3/4	26	17	sur commande	sur stock
1	33	19	sur commande	sur stock
1 1/4	36	22	sur stock	sur commande
1 1/2	37	22	sur stock	sur stock
2	44	27	sur stock	sur stock
2 1/2	52	32	sur commande	sur stock
3	59	36	sur commande	sur commande
4	66	41	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 291a Bouchon sans collet, coulé plein · 5 tailles

Croquis coté du raccord n° 291a avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 291a Bouchon sans collet, coulé plein : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	b	s	noir	galvanisé
3/4	28	17	sur commande	sur commande
1	33	19	sur commande	sur commande
1 1/4	36	22	sur commande	sur commande
1 1/2	38	23	sur stock	sur commande
2	44	27	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 294 Bouchon à carré percé · 6 tailles

Croquis coté du raccord n° 294 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 294 Bouchon à carré percé : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	c	d	s	noir	galvanisé
1/2	32	4	11	sur commande	sur commande
3/4	37	4	17	sur commande	sur commande
1	41	5	19	sur commande	sur stock
1 1/4	47	5	22	sur commande	sur commande
1 1/2	47	5	22	sur commande	sur commande
2	54	5	27	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : galvanisé

↑ Retour au choix du type

N° 300 Bouchon · T1 · 12 tailles

Croquis coté du raccord n° 300 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 300 Bouchon : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	noir	galvanisé
1/8	14	14	sur stock	sur stock
1/4	17	17	sur stock	sur stock
3/8	18	22	sur stock	sur stock
1/2	24	26	sur stock	sur stock
3/4	26	32	sur stock	sur stock
1	29	38	sur stock	sur stock
1 1/4	34	47	sur stock	sur stock
1 1/2	34	53	sur stock	sur stock
2	39	68	sur stock	sur stock
2 1/2	44	86	sur stock	sur stock
3	50	96	sur commande	sur stock
4	54	128	sur stock	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 595 Bouchon avec face de contact dressée · 3 tailles

Croquis coté du raccord n° 595 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 595 Bouchon avec face de contact dressée : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
1/2	sur stock	sur commande
3/4	sur commande	sur stock
1	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 596 Bouchon à carré creux, 4/6 pans à l'intérieur · T11 · 9 tailles

Croquis coté du raccord n° 596 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 596 Bouchon à carré creux, 4/6 pans à l'intérieur : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	d	s	noir	galvanisé
1/8	8	5	sur commande	sur commande
1/4	10	7	sur commande	sur commande
3/8	10	8	sur commande	sur commande
1/2	15	10	sur commande	sur stock
3/4	17	12	sur commande	sur stock
1	19	16	sur commande	sur stock
1 1/4	22	22	sur stock	sur stock
1 1/2	22	22	sur stock	sur stock
2	27	27	sur commande	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : galvanisé

↑ Retour au choix du type

Contre-écrous et brides

N° 310 Contre-écrou · P4 · 11 tailles

Croquis coté du raccord n° 310 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 310 Contre-écrou : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	noir	galvanisé
1/8	7	19	sur commande	sur stock
1/4	7,5	22	sur stock	sur stock
3/8	8	27	sur stock	sur stock
1/2	9	32	sur stock	sur stock
3/4	10	36	sur stock	sur stock
1	12	46	sur stock	sur stock
1 1/4	13	56	sur stock	sur stock
1 1/2	14	60	sur stock	sur stock
2	16	73	sur stock	sur stock
2 1/2	19	95	sur stock	sur stock
3	22	105	sur stock	sur stock

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 310a Contre-écrou, face de contact dressée · P4 · 6 tailles

Croquis coté du raccord n° 310a avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 310a Contre-écrou, face de contact dressée : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	noir	galvanisé
1/2	8,5	32	sur commande	sur commande
3/4	9,5	36	sur commande	sur commande
1	11,5	46	sur commande	sur commande
1 1/4	12,5	56	sur commande	sur stock
1 1/2	13,5	60	sur commande	sur commande
2	15,5	73	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : galvanisé

↑ Retour au choix du type

N° 310b Contre-écrou, fortement chanfreiné d'un côté · P4 · 6 tailles

Croquis coté du raccord n° 310b avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 310b Contre-écrou, fortement chanfreiné d'un côté : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	noir	galvanisé
1/2	9	32	non fabriqué dans cette finition	sur commande
3/4	10	36	non fabriqué dans cette finition	sur commande
1	11,5	46	non fabriqué dans cette finition	sur commande
1 1/4	13	56	non fabriqué dans cette finition	sur commande
1 1/2	14	60	non fabriqué dans cette finition	sur commande
2	16	73	non fabriqué dans cette finition	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 312 Contre-écrou, évidé · P4 · 8 tailles

Croquis coté du raccord n° 312 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 312 Contre-écrou, évidé : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	noir	galvanisé
1/4	7,5	22	sur commande	sur commande
3/8	8	27	sur commande	sur commande
1/2	9	32	sur commande	sur commande
3/4	10	37	sur commande	sur commande
1	12	46	sur commande	sur commande
1 1/4	13	55	sur commande	sur commande
1 1/2	14	60	sur commande	sur commande
2	16	73	sur commande	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 321 Bride sans trou de boulons · 6 tailles

Croquis coté du raccord n° 321 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 321 Bride sans trou de boulons : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
1/2 PN 1	disponible sur demande	disponible sur demande
3/4 PN 1	disponible sur demande	disponible sur demande
1 PN 1	disponible sur demande	disponible sur demande
1 1/4 PN 1	disponible sur demande	disponible sur demande
1 1/2 PN 1	disponible sur demande	disponible sur demande
2 PN 1	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 326 Bride avec 2 trous de boulons · 6 tailles

Croquis coté du raccord n° 326 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 326 Bride avec 2 trous de boulons : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
1/2 PN 10	disponible sur demande	disponible sur demande
3/4 PN 10	disponible sur demande	disponible sur demande
1 PN 10	disponible sur demande	disponible sur demande
1 1/4 PN 10	disponible sur demande	disponible sur demande
1 1/2 PN 10	disponible sur demande	disponible sur demande
2 PN 10	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 329 Bride filetée, percée de 4 trous · 10 tailles

Croquis coté du raccord n° 329 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 329 Bride filetée, percée de 4 trous : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
1/2 PN 16	disponible sur demande	disponible sur demande
3/4 PN 16	disponible sur demande	disponible sur demande
1 PN 16	disponible sur demande	disponible sur demande
1 1/4 PN 16	disponible sur demande	disponible sur demande
1 1/2 PN 16	disponible sur demande	disponible sur demande
2 PN 16	disponible sur demande	disponible sur demande
2 1/2 PN 16	disponible sur demande	disponible sur demande
3 PN 10	disponible sur demande	disponible sur demande
*- 3 PN 16	disponible sur demande	disponible sur demande
*- 4 PN 16	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 933 Courbe pour compteurs d'eau · 3 tailles

Image et croquis coté : Georg Fischer

N° 933 Courbe pour compteurs d'eau : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
3/4	non fabriqué dans cette finition	disponible sur demande
1	non fabriqué dans cette finition	disponible sur demande
1 1/4	non fabriqué dans cette finition	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 933a Contre-bride à fig. 933 · 0 tailles

Croquis coté du raccord n° 933a avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

Pour ce numéro, la gamme actuelle ne donne aucune dimension – interrogez-nous.

↑ Retour au choix du type

Raccords union

N° 95 Coude union, à joint plat · UA1 · 13 tailles

Croquis coté du raccord n° 95 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 95 Coude union, à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	c	s1	s2	z	z1	z2	noir	galvanisé
3/8 × 3/4	52	25	12	32		15	42	disponible sur demande	disponible sur demande
1/2 × 1	58	28	26	41		15	45	disponible sur demande	disponible sur demande
3/4 × 1 1/4	62	33	31	48		18	47	disponible sur demande	disponible sur demande
1 × 1 1/2	72	38	38	55		21	55	disponible sur demande	disponible sur demande
1 1/4 × 2	82	45	48	67		26	63	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	90	50	54	74		31	71	disponible sur demande	disponible sur demande
2 × 2 3/4	100	58	67	90		34	76	disponible sur demande	disponible sur demande
1/8 × /4	28				15			disponible sur demande	disponible sur demande
3/4 × 1 1/4	33				18			disponible sur demande	disponible sur demande
1 × 1 1/2	38				21			disponible sur demande	disponible sur demande
1 1/4 × 2	45				26			disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	50				31			disponible sur demande	disponible sur demande
2 × 2 3/4	58				34			disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 96 Coude union, à joint conique · UA11 · 10 tailles

Croquis coté du raccord n° 96 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 96 Coude union, à joint conique : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	c	s1	s2	z1	z2	noir	galvanisé
1/4 × 5/8	48	21	10	28	11	38	disponible sur demande	disponible sur demande
3/8 × 3/4	52	25	12	32	15	42	disponible sur demande	disponible sur demande
1/2 × 1	58	28	25	41	15	45	disponible sur demande	disponible sur demande
3/4 × 1 1/4	62	33	32	48	18	47	disponible sur demande	disponible sur demande
1 × 1 1/2	72	38	38	55	21	55	disponible sur demande	disponible sur demande
1 1/4 × 2	82	45	48	67	26	63	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	90	50	54	74	31	71	disponible sur demande	disponible sur demande
2 × 2 3/4	100	58	66	90	34	76	disponible sur demande	disponible sur demande
2 1/2 × 3 1/2	130	72	85	111	45	103	disponible sur demande	disponible sur demande
3 × 4	134	79	96	131	49	104	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 97 Coude union, à joint plat · UA2 · 7 tailles

Croquis coté du raccord n° 97 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 97 Coude union, à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	b	c	s1	s2	z1	noir	galvanisé
3/8 × 3/4	65	25	19	32	15	disponible sur demande	disponible sur demande
1/2 × 1	79	28	23	41	15	disponible sur demande	disponible sur demande
3/4 × 1 1/4	82	33	30	48	18	disponible sur demande	disponible sur demande
1 × 1 1/2	93	38	36	55	21	disponible sur demande	disponible sur demande
1 1/4 × 2	107	45	48	67	26	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	115	50	54	74	31	disponible sur demande	disponible sur demande
2 × 2 3/4	128	58	66	90	34	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 98 Coude union, à joint conique · UA12 · 10 tailles

Croquis coté du raccord n° 98 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 98 Coude union, à joint conique : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	b	c	s1	s2	z1	noir	galvanisé
1/4 × 5/8	61	21	15	28	11	disponible sur demande	disponible sur demande
3/8 × 3/4	65	25	20	32	15	disponible sur demande	disponible sur demande
1/2 × 1	76	28	25	41	15	disponible sur demande	disponible sur demande
3/4 × 1 1/4	82	33	32	48	18	disponible sur demande	disponible sur demande
1 × 1 1/2	94	38	38	55	21	disponible sur demande	disponible sur demande
1 1/4 × 2	107	45	48	67	26	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	115	50	54	74	31	disponible sur demande	disponible sur demande
2 × 2 3/4	128	58	67	90	34	disponible sur demande	disponible sur demande
2 1/2 × 3 1/2	164	72	85	111	45	disponible sur demande	disponible sur demande
3 × 4	167	79	95	131	49	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 100 Coude union, à joint plat · 6 tailles

Croquis coté du raccord n° 100 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 100 Coude union, à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	s1	s2	z	noir	galvanisé
1/2 × 1	58	39	26	41	45	disponible sur demande	disponible sur demande
3/4 × 1 1/4	61	43	31	48	46	disponible sur demande	disponible sur demande
1 × 1 1/2	71	52	38	55	55	disponible sur demande	disponible sur demande
1	39					sur commande	sur commande
1 1/4	43					disponible sur demande	disponible sur demande
1 × 1 1/2	52					disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 101 Coude union, à joint plat · 3 tailles

Croquis coté du raccord n° 101 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 101 Coude union, à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	c	s1	s2	noir	galvanisé
1/2 × 1	77	39	40	23	41	disponible sur demande	disponible sur demande
3/4 × 1 1/4	81	43	42	30	48	disponible sur demande	disponible sur demande
1 × 1 1/2	93	52	47	36	55	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 102 Coude union, à joint conique · 6 tailles

Croquis coté du raccord n° 102 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 102 Coude union, à joint conique : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	s1	s2	z	noir	galvanisé
1/2 × 1	59	39	25	41	46	disponible sur demande	disponible sur demande
3/4 × 1 1/4	61	43	32	48	46	disponible sur demande	disponible sur demande
1 × 1 1/2	71	52	38	55	54	disponible sur demande	disponible sur demande
1	39					disponible sur demande	non fabriqué dans cette finition
1 1/4	43					disponible sur demande	non fabriqué dans cette finition
1 × 1 1/2	52					disponible sur demande	non fabriqué dans cette finition

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 103 Coude union, à joint conique · 3 tailles

Croquis coté du raccord n° 103 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 103 Coude union, à joint conique : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	c	s1	s2	noir	galvanisé
1/2 × 1	76	39	40,5	25	39	disponible sur demande	disponible sur demande
3/4 × 1 1/4	81	43	42,5	32	48	disponible sur demande	disponible sur demande
1 × 1 1/2	93	52	47,5	38	55	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 330 Manchon union à joint plat · U1 · 11 tailles

Croquis coté du raccord n° 330 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 330 Manchon union à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s1	s2	s3	z1	noir	galvanisé
1/4 × 5/8	42	19	28	10	22	disponible sur demande	disponible sur demande
3/8 × 3/4	47	22	32	12	27	disponible sur demande	disponible sur demande
1/2 × 1	48	26	41	26	22	disponible sur demande	disponible sur demande
3/4 × 1 1/4	52	31	48	31	22	disponible sur demande	disponible sur demande
1 × 1 1/2	59	38	55	38	25	disponible sur demande	disponible sur demande
1 1/4 × 2	65	48	67	48	27	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	70	54	74	54	32	disponible sur demande	disponible sur demande
2 × 2 3/4	80	66	90	66	32	disponible sur demande	disponible sur demande
2 1/2 × 3 1/2	85	85	111	85	31	disponible sur demande	disponible sur demande
3 × 4	96	96	130	96	36	disponible sur demande	disponible sur demande
4 × 5	111	120	151	122	39	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 331 Manchon union à joint plat · U2 · 10 tailles

Croquis coté du raccord n° 331 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 331 Manchon union à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	b	s1	s2	s3	z2	noir	galvanisé
1/4 × 5/8	55	19	28	15	45	disponible sur demande	disponible sur demande
3/8 × 3/4	58	22	32	19	48	disponible sur demande	disponible sur demande
1/2 × 1	66	26	41	23	53	disponible sur demande	disponible sur demande
3/4 × 1 1/4	72	31	48	30	57	disponible sur demande	disponible sur demande
1 × 1 1/2	80	38	55	36	63	disponible sur demande	disponible sur demande
1 1/4 × 2	90	48	67	48	71	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	95	54	74	54	76	disponible sur demande	disponible sur demande
2 × 2 3/4	107	66	90	66	83	disponible sur demande	disponible sur demande
2 1/2 × 3 1/2	118	85	111	85	91	disponible sur demande	disponible sur demande
3 × 4	131	96	130	95	101	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 332 Manchon union à joint plat · 3 tailles

Croquis coté du raccord n° 332 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 332 Manchon union à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
3/4 × 1 1/4	disponible sur demande	disponible sur demande
1 × 1 1/2	disponible sur demande	disponible sur demande
1 1/4 × 2	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 335 Manchon union à joint plat · 5 tailles

Croquis coté du raccord n° 335 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 335 Manchon union à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	c	s1	s2	s3	z2	noir	galvanisé
1/2 × 1	66	26	41	26	53	disponible sur demande	disponible sur demande
3/4 × 1 1/4	72	32	48	31	57	disponible sur demande	disponible sur demande
1 × 1 1/2	82	38	55	38	65	disponible sur demande	disponible sur demande
1 1/4 × 2	90	48	67	48	71	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	95	54	74	54	76	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 336 Manchon union à joint plat · 5 tailles

Image et croquis coté : Georg Fischer

N° 336 Manchon union à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	c	s1	s2	s3	noir	galvanisé
1/2 × 1	43	40	85	26	41	23	disponible sur demande	disponible sur demande
3/4 × 1 1/4	48	42	92	32	48	30	disponible sur demande	disponible sur demande
1 × 1 1/2	54	47	103	38	55	36	disponible sur demande	disponible sur demande
1 1/4 × 2	57	55	114	48	67	48	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	61	57	120	54	74	54	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 338 Manchon union pour batterie de distribution à joint plat · 3 tailles

Croquis coté du raccord n° 338 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 338 Manchon union pour batterie de distribution à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	b	b2	s1	s2	z2	noir	galvanisé
3/4 × 1 1/4	177	74	31	48	160	non fabriqué dans cette finition	disponible sur demande
1 × 1 1/2	174	67	38	55	155	non fabriqué dans cette finition	disponible sur demande
1 1/4 × 2	174	59	48	67	153	non fabriqué dans cette finition	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 340 Manchon union à joint conique · U11 · 13 tailles

Croquis coté du raccord n° 340 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 340 Manchon union à joint conique : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s1	s2	s3	z1	noir	galvanisé
1/8 × 1/2	38	15	26	15	24	disponible sur demande	disponible sur demande
1/4 × 5/8	42	19	28	10	22	disponible sur demande	disponible sur demande
3/8 × 3/4	48	22	32	12	28	disponible sur demande	disponible sur demande
1/2 × 1	48	26	41	25	22	disponible sur demande	disponible sur demande
1/2 × s	48	26	44	26	22	disponible sur demande	disponible sur demande
3/4 × 1 1/4	52	31	48	32	22	disponible sur demande	disponible sur demande
1 × 1 1/2	58	38	55	38	24	disponible sur demande	disponible sur demande
1 1/4 × 2	65	48	67	48	27	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	70	54	74	54	32	disponible sur demande	disponible sur demande
2 × 2 3/4	78	66	90	66	30	disponible sur demande	disponible sur demande
2 1/2 × 3 1/2	90	85	111	85	36	disponible sur demande	disponible sur demande
3 × 4	101	96	130	96	41	disponible sur demande	disponible sur demande
4 × 5	114	120	151	120	42	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir

↑ Retour au choix du type

N° 341 Manchon union à joint conique · U12 · 11 tailles

Croquis coté du raccord n° 341 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 341 Manchon union à joint conique : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	b	s1	s2	s3	z2	noir	galvanisé
1/4 × 5/8	55	19	28	15	45	disponible sur demande	disponible sur demande
3/8 × 3/4	59	22	32	20	49	disponible sur demande	disponible sur demande
1/2 × 1	66	26	41	23	53	disponible sur demande	disponible sur demande
3/4 × 1 1/4	72	31	48	30	57	disponible sur demande	disponible sur demande
1 × 1 1/2	80	38	55	36	63	disponible sur demande	disponible sur demande
1 1/4 × 2	90	48	67	48	71	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	96	54	74	54	77	disponible sur demande	disponible sur demande
2 × 2 3/4	106	66	90	66	82	disponible sur demande	disponible sur demande
2 1/2 × 3 1/2	122	85	111	85	95	disponible sur demande	disponible sur demande
3 × 4	134	96	130	95	104	disponible sur demande	disponible sur demande
4 × 5	153	120	151	120	117	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 344 Manchon union à joint conique · 8 tailles

Croquis coté du raccord n° 344 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 344 Manchon union à joint conique : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	b	s1	s2	s3	noir	galvanisé
1/4 × 5/8	69	18	28	15	disponible sur demande	disponible sur demande
3/8 × 3/4	75	22	32	20	disponible sur demande	disponible sur demande
1/2 × 1	85	26	39	23	disponible sur demande	disponible sur demande
3/4 × 1 1/4	93	32	48	30	disponible sur demande	disponible sur demande
1 × 1 1/2	103	38	55	36	disponible sur demande	disponible sur demande
1 1/4 × 2	114	48	67	48	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	123	54	74	54	disponible sur demande	disponible sur demande
2 × 2 3/4	136	66	90	67	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : noir · galvanisé

↑ Retour au choix du type

N° 370 Pièce filetée à joint plat · 9 tailles

Croquis coté du raccord n° 370 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 370 Pièce filetée à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	z	noir	galvanisé
1/2 × 1	25	26	12	disponible sur demande	disponible sur demande
1/2 × s	25	26	12	disponible sur demande	disponible sur demande
3/4 × 1 1/4	28	32	13	disponible sur demande	disponible sur demande
1 × 1 1/2	31	38	14	disponible sur demande	disponible sur demande
1 1/4 × 2	33	48	14	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	36	54	17	disponible sur demande	disponible sur demande
2 × 2 3/4	42	66	18	disponible sur demande	disponible sur demande
2 1/2 × 3 1/2	41	85	14	disponible sur demande	disponible sur demande
3 × 4	48	96	18	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 371 Pièce folle à joint plat, égale · 9 tailles

Croquis coté du raccord n° 371 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 371 Pièce folle à joint plat, égale : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
1/8 × 3/2	disponible sur demande	disponible sur demande
3/4 × 1 1/4	disponible sur demande	disponible sur demande
1 × 1 1/2	disponible sur demande	disponible sur demande
1 1/4 × 2	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	disponible sur demande	disponible sur demande
2 × 2 3/4	disponible sur demande	disponible sur demande
2 1/2 × 3 1/2	disponible sur demande	disponible sur demande
3 × 4	disponible sur demande	disponible sur demande
1 x 1 1/4 × 1 1/2	disponible sur demande	non fabriqué dans cette finition

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 372 Pièce folle à joint plat, égale · 12 tailles

Croquis coté du raccord n° 372 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 372 Pièce folle à joint plat, égale : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
1/2 × 1	disponible sur demande	disponible sur demande
1/2 × s	disponible sur demande	disponible sur demande
3/4 × 1 1/4	disponible sur demande	disponible sur demande
1 × 1 1/2	disponible sur demande	disponible sur demande
1 1/4 × 2	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	disponible sur demande	disponible sur demande
2 × 2 3/4	disponible sur demande	disponible sur demande
2 1/2 × 3 1/2	disponible sur demande	disponible sur demande
3 × 4	disponible sur demande	disponible sur demande
1 x 3/4 × 1 1/2	disponible sur demande	disponible sur demande
2	sur commande	sur commande
1 1/4 x 1 × 2	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 373 Pièce filetée à joint plat · 3 tailles

Croquis coté du raccord n° 373 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 373 Pièce filetée à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	noir	galvanisé
3/4 × 1 1/4	27	15	disponible sur demande	disponible sur demande
1 × 1 1/2	29	15	disponible sur demande	disponible sur demande
1 1/4 × 2	33	17	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 374 Ecrou · 14 tailles

Croquis coté du raccord n° 374 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 374 Ecrou : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
× 3/4	disponible sur demande	disponible sur demande
3/8 × s	disponible sur demande	disponible sur demande
1/2 × 1	sur commande	disponible sur demande
1/2 × s	disponible sur demande	disponible sur demande
3/4 × 1 1/4	disponible sur demande	disponible sur demande
3/4 34,4 × 1 1/4	disponible sur demande	non fabriqué dans cette finition
1 × s	disponible sur demande	disponible sur demande
1 × 1 1/2	disponible sur demande	non fabriqué dans cette finition
*** - × 1 42,5	disponible sur demande	non fabriqué dans cette finition
1 1/4 × 2	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	disponible sur demande	disponible sur demande
2 × 2 3/4	disponible sur demande	disponible sur demande
2 1/2 × 3 1/2	disponible sur demande	disponible sur demande
3 × 4	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 376 Pièce filetée à joint plat · 7 tailles

Croquis coté du raccord n° 376 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 376 Pièce filetée à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	s	noir	galvanisé
1	43	26	sur commande	sur commande
s × 1 1/8	41,5	26	disponible sur demande	disponible sur demande
3/4 × 1 1/4	48	32	disponible sur demande	disponible sur demande
1 × 1 1/2	54	38	disponible sur demande	disponible sur demande
1 1/4 × 2	57	48	disponible sur demande	disponible sur demande
1 1/2 × 2 1/4	61	54	disponible sur demande	disponible sur demande
2 × 2 3/4	71	66	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 378 Tubulure filetée à joint plat · 3 tailles

Croquis coté du raccord n° 378 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 378 Tubulure filetée à joint plat : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	b	noir	galvanisé
3/4 × 1 1/4	153	74	non fabriqué dans cette finition	disponible sur demande
1 × 1 1/2	146	67	non fabriqué dans cette finition	disponible sur demande
1 1/4 × 2	141	59	non fabriqué dans cette finition	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

Autres raccords

N° 471 Coude avec applique · 3 tailles

Croquis coté du raccord n° 471 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 471 Coude avec applique : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
3/8	non fabriqué dans cette finition	sur commande
1/2	non fabriqué dans cette finition	sur stock
3/4	non fabriqué dans cette finition	sur commande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

N° 526 Allonge · 17 tailles

Croquis coté du raccord n° 526 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 526 Allonge : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	a	z	noir	galvanisé
3/8 100	100	90	disponible sur demande	disponible sur demande
	Cotes sur demande		disponible sur demande	disponible sur demande
1/2 50	50	37	disponible sur demande	disponible sur demande
1/2 60	60	47	disponible sur demande	disponible sur demande
1/2 70	70	57	disponible sur demande	disponible sur demande
1/2 80	80	67	disponible sur demande	disponible sur demande
1/2 100	100	87	disponible sur demande	disponible sur demande
1/2 120	120	107	disponible sur demande	disponible sur demande
	Cotes sur demande		disponible sur demande	disponible sur demande
	Cotes sur demande		disponible sur demande	disponible sur demande
3/4 60	60	45	disponible sur demande	disponible sur demande
3/4 70	70	55	disponible sur demande	disponible sur demande
3/4 80	80	65	disponible sur demande	disponible sur demande
3/4 100	100	85	disponible sur demande	disponible sur demande
*- 1 40	40	23	disponible sur demande	disponible sur demande
1 80	80	63	disponible sur demande	disponible sur demande
1 100	100	83	disponible sur demande	disponible sur demande

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

Dans notre boutique : galvanisé

↑ Retour au choix du type

N° 901 Clé pour robinets, alliage de zinc moulé sous pression · 4 tailles

Croquis coté du raccord n° 901 avec les lettres de cotes du tableau

Image et croquis coté : Georg Fischer

N° 901 Clé pour robinets, alliage de zinc moulé sous pression : tailles en pouces, cotes en mm (lettres comme sur le croquis coté), disponibilité par finition.
Taille (pouces)	noir	galvanisé
10	disponible sur demande	non fabriqué dans cette finition
12	disponible sur demande	non fabriqué dans cette finition
14	disponible sur demande	non fabriqué dans cette finition
17	disponible sur demande	non fabriqué dans cette finition

● sur stock · ○ sur commande · – disponible sur demande · / non fabriqué dans cette finition

↑ Retour au choix du type

Lire le tableau

Les lettres au-dessus des colonnes sont les cotes du croquis voisin, toutes en millimètres. La taille est la taille du filetage en pouces ; elle désigne le tube, pas un diamètre – un filetage de tube R 1/2 mesure environ 21 mm à l’extérieur. Sur stock, sur commande ou disponible sur demande : les deux dernières colonnes l’indiquent par finition.

Ce que signifient les numéros, quel filetage assure l’étanchéité et quand choisir noir ou galvanisé, la page Raccords en fonte malléable l’explique.

Vous avez besoin de ce raccord fileté ?

Ce que vous voyez ici, nous le proposons – sur stock ou sur commande ; ce qui manque, nous le trouvons.

Envoyez-nous ce dont vous disposez – désignation, norme, quantité, délai. Nous vérifions la correspondance et la disponibilité et revenons vers vous.

Demander un prix

Votre demande à Zickwolff

Envoyez-nous ce dont vous disposez – désignation, norme, quantité, délai. Nous clarifions le reste avec vous.

Un poste ou une question

Envoyer une demande

Pas en stock ? Nous l’approvisionnons – même à l’unité.

La désignation, la norme et la quantité suffisent.

Plusieurs postes

Envoyer une nomenclature

200 positions ? Une liste suffit – nous livrons complet.

Joignez-la en fichier.

Utile si déjà connu : projet et pays, délai souhaité, certificats, emballage et langue des listes de colisage. S’il manque quelque chose, nous vous le demanderons.

C’est urgent

Demande express

Pour quand ? Livraison express, jusqu’au chantier si besoin.

Indiquez-nous pour quand vous avez besoin du matériel – nous vous disons ce qui est possible.

Choisir le numéro

Courbes

Coudes

Tés et croix

Distributeurs

Manchons et réductions

Mamelons

Bouchons

Contre-écrous et brides

Raccords union

Autres raccords

Lire le tableau

Vous avez besoin de ce raccord fileté ?

Votre demande à Zickwolff

Vous avez besoin de ce raccord fileté ?
