Geberit Mepla : le système à sertir sur tube multicouche – d16 à d75

À quoi Mepla est destiné

Installation d’eau potable et de chauffage à l’étage et en colonne montante jusqu’à d75 : boucles et conduites en série, raccordements de radiateurs, collecteurs, salles de bains en série. Le tube multicouche se cintre à la main ou au ressort à cintrer et garde sa forme ; il est étanche à la diffusion grâce à la couche d’aluminium et plus léger qu’un tube métallique. Geberit valide en outre eau de refroidissement, eau d’extinction en charge, air comprimé selon l’information technique et gaz inertes – avec les limites du tableau d’utilisation. Mepla n’est pas prévu pour les gaz combustibles, le solaire et la haute température ; il y a pour cela les systèmes métalliques – pour le gaz les variantes G à joint HNBR (p. ex. Viega Profipress G), pour le solaire et la haute température les variantes à FKM (p. ex. Viega Profipress S ou SANHA NiroSan Industry).

Comment fonctionne l’assemblage

Couper le tube à longueur, calibrer et chanfreiner (pour ne pas abîmer le joint torique), contrôler la profondeur d’emboîtement – elle reste visible sur le raccord –, emboîter le raccord et sertir avec la mâchoire Mepla ou l’anneau de sertissage de la dimension. Les joints CIIR noirs étanchent contre le tube ; la douille de sertissage en inox enserre le tube. Les assemblages Mepla non sertis fuient visiblement à l’épreuve de pression normalisée à l’air et à l’eau – le pendant Geberit du SC-Contur.

Tube, dimensions et disponibilité

Le tube Mepla est un multicouche PE-RT/AL/PE-RT, en barres et en couronnes, avec ou sans isolation ou gaine de protection. Le tableau montre les dimensions ; d16 et d20 – les dimensions d’étage – sont en stock chez nous, d26 à d75 sont approvisionnés via Geberit.

La norme indique des cotes. Ce qui figure ici, nous le proposons – sur stock ou sur commande ; ce qui est disponible, et à quel délai, nous le précisons sur demande.

Quel fluide, avec quelles limites

Selon le tableau d’utilisation de la brochure Geberit Systèmes d’alimentation (04/2026) : eau potable froide et chaude 0–70 °C à 10 bar (eau froide 0–20 °C jusqu’à 16 bar), température accidentelle 95 °C pour 100 h au total ; eau de chauffage 0–80 °C à 10 bar ; eau de refroidissement 0–70 °C, avec antigel −10 à +40 °C après validation ; eau d’extinction en charge 0–70 °C ; air comprimé 0–70 °C selon l’information technique (classe de pureté) ; gaz inertes 40 °C.

Outillage

Mepla se sertit avec des mâchoires Geberit par dimension (d16–d40) et des anneaux de sertissage (d50–d75) sur machines Geberit ou compatibles ; pour les petites dimensions il existe une pince à sertir manuelle. Les mâchoires sont propres à Mepla – FlowFit et les systèmes métalliques Geberit en utilisent d’autres. Quelle mâchoire va avec quel système, c’est indiqué sous Profils et outils de sertissage.

Transitions : FlowFit, systèmes métalliques Geberit, filetage, brides

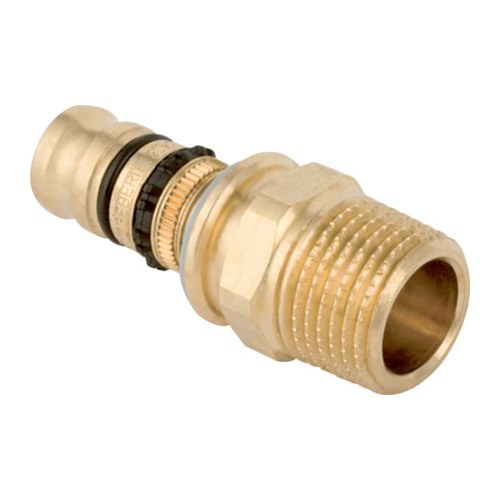

Mepla est conçu pour la transition : raccords de transition vers les systèmes métalliques Geberit (inox, acier au carbone, cuivre) à embout d’insertion, transitions vers FlowFit, transitions à filetage intérieur et extérieur, coudes de transition à applique murale pour le raccordement d’appareils, raccords-unions MasterFix, brides tournantes PN 6/10 avec collet et embout à sertir. Vers nos systèmes Viega, le chemin passe par le filetage selon EN 10226-1 ou la bride ; dans l’eau potable, respecter la règle du sens d’écoulement (Installation mixte).

Mepla, FlowFit, Raxofix ou iFIT ?

FlowFit est le système multicouche plus récent de Geberit, à sertissage latéral, deux mâchoires pour les huit dimensions et indicateur de sertissage – plus rapide dans les positions de montage exiguës ; Mepla reste le système à la gamme la plus large et à la pratique la plus longue. Viega Raxofix est le système multicouche sans joint torique, 16–63 mm, sur commande. GF iFIT n’est pas un système à sertir mais un système à emboîter d16–d32 – sans outil, pour les applications simples et rapides. Une comparaison figure sur la page Systèmes multicouches et à emboîter.

Montage en bref

• Couper le tube à angle droit, calibrer et chanfreiner – sans chanfrein, le joint torique souffre.
• Contrôler la profondeur d’emboîtement (visible sur le raccord), emboîter le raccord, sertir avec la mâchoire Mepla ou l’anneau de sertissage.
• Épreuve de pression à l’eau ou à l’air ; les points non sertis fuient.
• Cintrer au ressort ou à l’outil de cintrage, rayon de cintrage minimal selon le fabricant ; reprendre la dilatation par des guidages.
• Protection UV : ne pas exposer durablement le tube multicouche à la lumière du jour.

Disponibilité chez Zickwolff

La norme indique des cotes. Ce qui figure ici, nous le proposons – sur stock ou sur commande ; ce qui est disponible, et à quel délai, nous le précisons sur demande. Nous tenons Mepla d16 et d20 en stock avec raccords et tube ; les dimensions d26 à d75 sont approvisionnées via Geberit.
