GF iFIT : le système à emboîter – d16 à d32 sans machine à sertir

À quoi iFIT est destiné – et où se trouve la limite

Installation d’eau potable, de chauffage et de climatisation à l’étage : conduites de raccordement, collecteurs, raccordements de radiateurs, salles de bains en série. GF indique PN 10 à 10 bar, 70 °C et 50 ans de service continu. La force du système, c’est la mise en œuvre : elle ne demande ni savoir technique particulier ni machine à sertir, et la même équipe peut donc exécuter plusieurs corps de métier – la raison pour laquelle iFIT s’impose dans la maison préfabriquée et la rénovation de grands ensembles. La limite en fait partie : d16 à d32, 70 °C, 10 bar. Pour les colonnes montantes de plus grande dimension, les applications industrielles, l’air comprimé et le gaz, iFIT ne remplace pas un système à sertir ou métallique.

Comment fonctionne le raccordement à emboîtement

Le tube est coupé à longueur, puis chanfreiné et calibré avec l’outil iFIT. L’adaptateur iFIT est ensuite enfoncé jusqu’en butée sur l’extrémité du tube – dans l’adaptateur se trouvent la bague crantée, qui retient le tube à la traction, et deux joints toriques, qui étanchent. La fenêtre d’observation de l’adaptateur doit être entièrement remplie par le tube : c’est la profondeur d’emboîtement visible. Enfin, le module est emboîté sur l’adaptateur jusqu’au clic audible. Il n’y a pas de sertissage. Si l’on tire sur le tube, adaptateur et module peuvent coulisser jusqu’à 5 mm – selon GF, c’est le mécanisme de retenue dynamique, pas un défaut. La technique d’adaptateur modulaire rend un module utilisable pour deux dimensions (d16/d20 et d25/d32), ce qui réduit la gamme de moitié selon GF.

Comme rien n’est serti, il n’y a pas non plus de dispositif « non serti = non étanche » : le contrôle, c’est la profondeur d’emboîtement visible et l’essai d’étanchéité. Les deux font partie du montage, pas de l’option.

Tube, dimensions et disponibilité

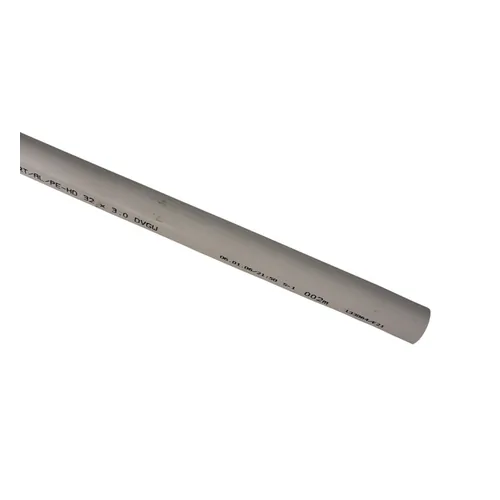

iFIT assemble le tube polybutène (en couronnes, aussi sous gaine de protection) et le tube multicouche PE-RT II/Al/PE-RT II (barres et couronnes, aussi pré-isolé). Le tableau montre les quatre dimensions ; nous tenons iFIT en stock.

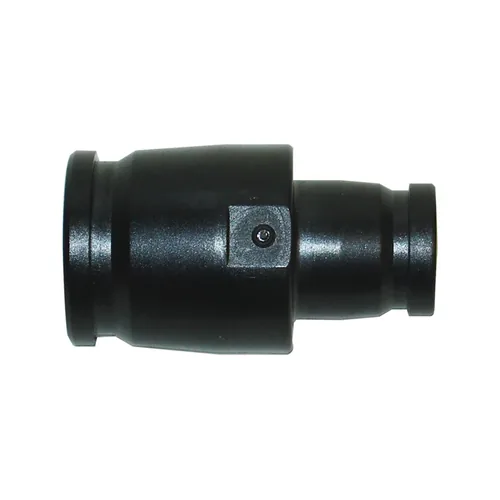

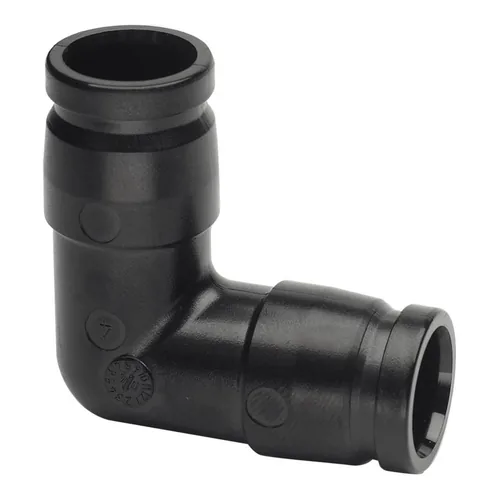

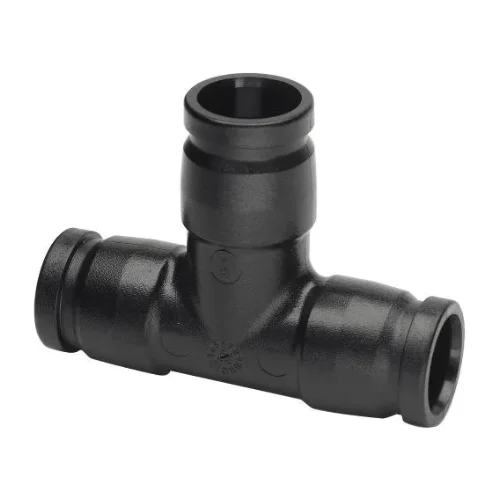

La norme indique des cotes. Ce qui figure ici, nous le proposons – sur stock ou sur commande ; ce qui est disponible, et à quel délai, nous le précisons sur demande. En stock : modules (manchon, réduction, coude, té, transitions filetées, collecteur, raccordement d’appareil), tube et outillage – catégorie de la boutique Raccords/Plastique (en allemand).

Quel fluide, avec quelles limites

GF cite eau potable, chauffage et climatisation à 10 bar et 70 °C. L’eau de refroidissement reste une question technique ouverte ; air comprimé et gaz sont exclus.

Démontable, module réutilisable – ce que cela signifie

L’assemblage iFIT peut être démonté – mais pas sans destruction, selon GF : le corps de l’adaptateur se dévisse avec deux pinces multiprises, l’adaptateur est ensuite détruit et ne se réutilise pas. Le module, lui, est réutilisable : l’extrémité du tube est raccourcie de 6 mm, chanfreinée et calibrée de nouveau, puis réemboîtée avec un adaptateur neuf. C’est une différence avec tout assemblage serti, qui ne peut être que découpé, et un avantage pour les corrections en cours de chantier et les transformations. Nous présentons la démontabilité comme donnée du fabricant GF. Dans le Comparatif des techniques d’assemblage , l’emboîtement figure donc au critère démontabilité avec « démontable (donnée du fabricant) ».

Ce que les débuts des systèmes à emboîter ont appris

Si les systèmes à emboîter sont moins répandus en Allemagne que dans d’autres pays, cela tient aussi à leur réputation des débuts. Les sinistres précoces sur raccordements à emboîtement avaient des causes typiques : une extrémité de tube non chanfreinée entaille le joint torique à l’insertion ; un tube non calibré est ovalisé et n’étanche pas sur tout le pourtour ; une profondeur d’emboîtement insuffisante laisse le tube migrer sous les coups de bélier ; des tubes à tolérance trop large flottent ; des raccords sans retenue ne tiennent pas la traction. Chacune de ces causes a aujourd’hui une réponse constructive – chez iFIT ainsi : chanfreiner et calibrer sont des étapes obligatoires avec l’outil système, deux joints toriques étanchent, la bague crantée de l’adaptateur retient le tube à la traction, la fenêtre d’observation de l’adaptateur montre la profondeur d’emboîtement, les joints sont montés en usine, et le système est homologué pour tube et module ensemble (DVGW). Ce qui demeure, c’est le soin de la préparation de l’extrémité du tube : qui chanfreine, calibre, enfonce l’adaptateur jusqu’en butée et fait encliqueter le module obtient un assemblage éprouvé selon les mêmes règles qu’un assemblage serti. Qui saute une étape retrouve la source d’erreur d’il y a vingt ans.

La seconde raison n’est pas technique : l’installateur porte la garantie d’un assemblage qu’il ne verra plus – et le système à sertir lui donne avec « non serti = non étanche » une preuve que le système à emboîter n’a pas sous cette forme ; ici, le contrôle est la profondeur d’emboîtement visible et l’essai d’étanchéité. S’y ajoute l’outillage de sertissage déjà présent dans l’entreprise. Les deux expliquent la réserve mieux que toute supposition sur les motifs – et aucun des deux ne parle contre le système à emboîter là où est sa place : à l’étage, en série, en rénovation.

Transitions

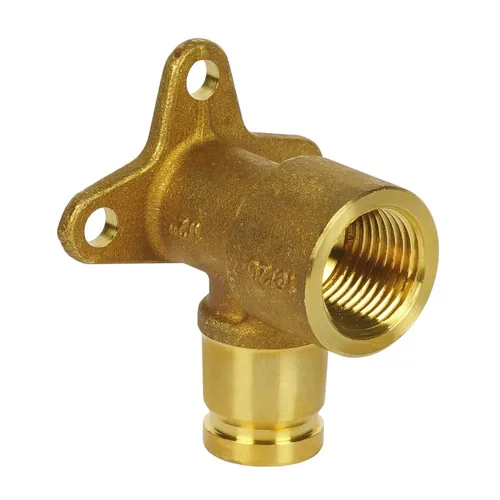

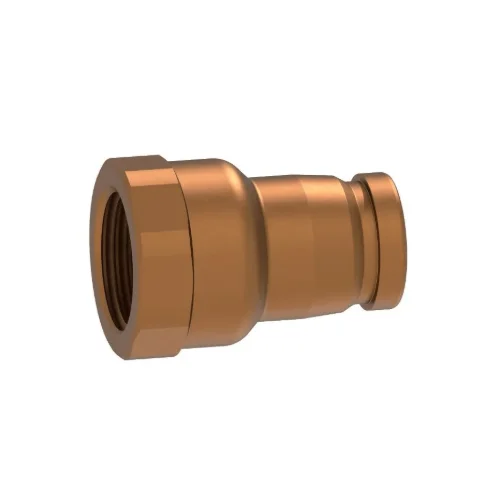

Des modules de transition à filetage extérieur et intérieur (laiton, bronze sans plomb), des modules coudés de transition, des modules de raccordement d’appareil et des modules collecteurs mènent d’iFIT à la robinetterie, aux raccords filetés et – par le filetage selon EN 10226-1 – à tous les systèmes métalliques et à sertir. Règle du sens d’écoulement et appariement des matériaux comme pour toute installation mixte.

Emboîter ou sertir ?

Le sertissage (Mepla, FlowFit, Raxofix) va jusqu’à d75, demande machine et mâchoires et est indémontable ; l’emboîtement (iFIT) s’arrête à d32, ne demande que l’outil à chanfreiner et calibrer, et se démonte. Là où comptent la rapidité, de faibles exigences envers l’installateur et peu d’outillage – maison préfabriquée, salles de bains en série, rénovation en site occupé –, iFIT est le bon choix ; là où il faut des dimensions au-delà de d32, de l’air comprimé ou des fluides industriels, un système à sertir. Plus sous Systèmes multicouches et à emboîter et De notre pratique.

Montage en bref

• Couper le tube à angle droit, chanfreiner et calibrer avec l’outil iFIT – sans chanfrein, les joints toriques souffrent.
• Enfoncer l’adaptateur jusqu’en butée (fenêtre d’observation entièrement remplie), emboîter le module jusqu’au clic audible ; tirer brièvement – jusqu’à 5 mm de jeu sont admis selon GF.
• Essai d’étanchéité, procès-verbal.
• Guidage du tube avec fixations selon le fabricant ; ne pas exposer durablement le tube multicouche à la lumière du jour.

Disponibilité chez Zickwolff

La norme indique des cotes. Ce qui figure ici, nous le proposons – sur stock ou sur commande ; ce qui est disponible, et à quel délai, nous le précisons sur demande. Nous tenons iFIT en stock : modules, tube polybutène et multicouche, outillage.
