Viega Profipress : raccords à sertir pour tube cuivre – 12 à 64 mm

À quoi Profipress est destiné – et à quoi il ne l’est pas

Profipress couvre l’installation d’eau potable de la colonne montante au point de puisage, ainsi que les circuits fermés de chauffage et de refroidissement – en construction neuve comme en rénovation, là où le tube cuivre est déjà en place. Pour les fluides particuliers (gaz techniques, air comprimé exempt d’huile, eau traitée), la liste des fluides du fabricant fait foi. Le système standard à joint EPDM n’est pas prévu pour les gaz combustibles, le fioul, l’huile minérale et la vapeur : il y a pour cela les variantes Profipress G (HNBR) et Profipress S (FKM), qui se distinguent non par le seul joint, mais par le marquage et l’homologation.

Le point vert sur le raccord signale l’homologation eau potable (DVGW W 534). C’est plus qu’un code couleur : sur le chantier, il distingue le système d’eau potable des systèmes de chauffage et industriels au marquage différent – l’une des erreurs de pratique les plus fréquentes est de poser un système de chauffage dans la conduite d’eau potable.

Comment fonctionne l’assemblage

Le tube est coupé à longueur, ébavuré, la profondeur d’emboîtement est marquée, puis le tube est emboîté jusqu’en butée dans le raccord ; la mâchoire à sertir déforme raccord et tube dans la nervure, le joint EPDM étanche, la déformation tient. Le tube cuivre est validé aux états recuit, demi-dur et dur ; sur tube recuit, la douille d’appui n’est pas nécessaire, car le raccord saisit le tube par obstacle dans la nervure.

Le raccord à sertir porte le SC-Contur : non serti, l’assemblage fuit nécessairement à l’essai d’étanchéité (en eau 1,0–6,5 bar, à sec 22 mbar–3,0 bar). Un sertissage oublié se remarque donc avant la mise en service – à condition que l’essai soit fait. Le fonctionnement du principe est expliqué sur la page d’aperçu et sous Essai d’étanchéité et SC-Contur.

Tube, dimensions et disponibilité

Profipress se sertit sur tube cuivre selon EN 1057 – le tube que nous tenons en stock comme Tube cuivre , avec tableau de dimensions et états métallurgiques. Les dimensions de 12 à 54 mm se sertissent à la mâchoire, le 64 mm avec anneau de sertissage et mâchoire articulée. Le tableau montre ce que nous en livrons de stock :

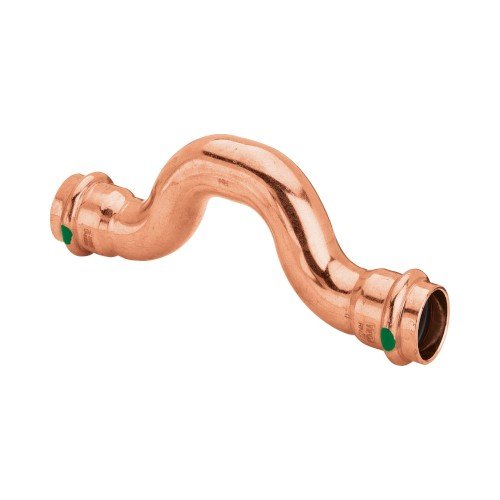

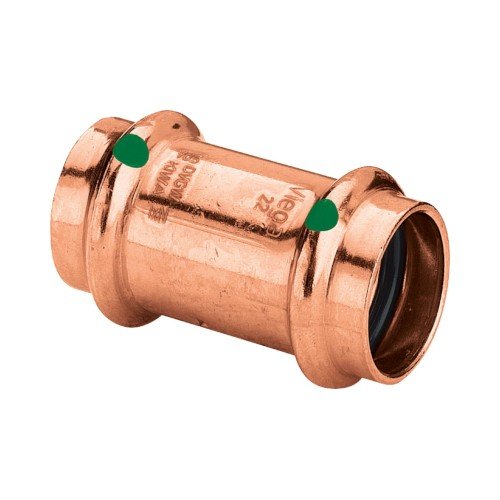

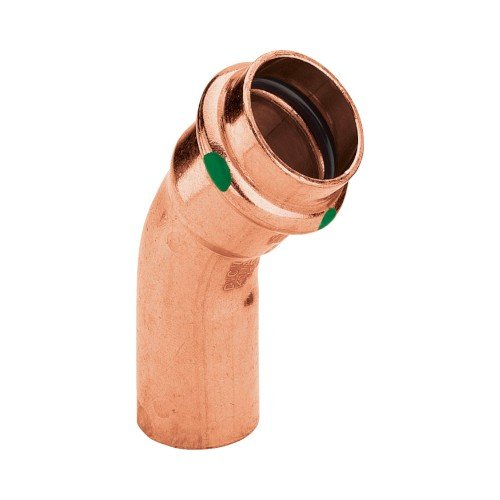

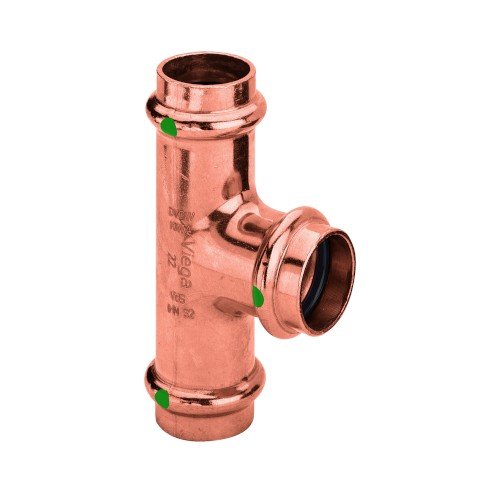

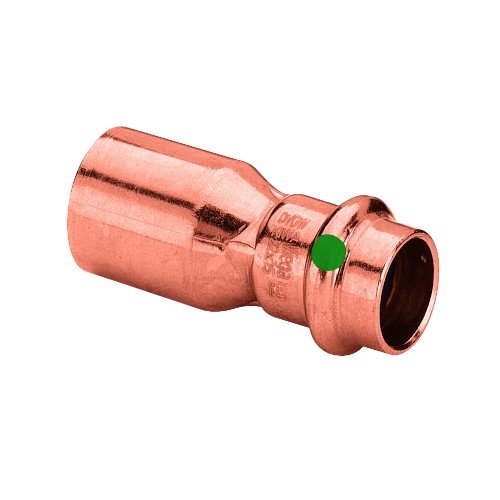

La norme indique des cotes. Ce qui figure ici, nous le proposons – sur stock ou sur commande ; ce qui est disponible, et à quel délai, nous le précisons sur demande. Gamme en stock : courbes, coudes, tés, réductions, manchons, transitions filetées et à brides, appliques murales et raccords-unions – directement vers la catégorie de la boutique Raccords/Cuivre (en allemand).

Profipress, Profipress G et Profipress S – la famille en un coup d’œil

• Profipress (EPDM, point vert) : eau potable, chauffage/refroidissement, fluides particuliers selon la liste des fluides. 12–64 mm. En stock.
• Profipress G (HNBR, marquage jaune) : gaz naturel et GPL selon DVGW G 260 avec MOP 5 (0,5 MPa), hydrogène, gaz techniques ; fioul et gazole après validation par application ; DVGW G 5614, TRGI, avec exigence HTB (tenue thermique accrue) max. 0,1 MPa. Pas pour l’eau potable. 12–64 mm. En stock.
• Profipress S (FKM) : installations solaires à capteurs tubulaires sous vide, chauffage urbain jusqu’à 140 °C, vapeur basse pression jusqu’à 120 °C / 0,1 MPa, air comprimé huilé. Pas pour l’eau potable. 12–35 mm. Disponible sur demande.

Les trois variantes partagent profil et outillage (SC-Contur, mâchoires Viega), mais pas les composants : un raccord G va dans la conduite de gaz, un raccord S dans le circuit solaire. Le joint est monté en usine ; hors installation d’eau potable, Viega prévoit pour Profipress le remplacement sur chantier de l’EPDM par du FKM – uniquement après accord du fabricant.

Quel fluide avec quel joint

L’affectation suit la liste des fluides Viega (état 11/2025) et le guide de planification. Les limites valent par fluide – eau potable selon DIN 1988-200 avec 80 °C et 10 bar, chauffage selon DIN EN 12828 avec 105 °C et 16 bar, gaz techniques avec 16 bar jusqu’à 54 mm et 10 bar à partir de 64 mm. Le Sélecteur de système calcule avec ces couples de valeurs.

« Sous conditions » signifie : uniquement avec le joint indiqué dans la liste des fluides ou après accord de Viega – par exemple les antigels, dont la validation vaut par produit, ou l’air comprimé chargé d’huile. La validation contraignante reste du ressort du fabricant.

Transitions : Sanpress, filetage, brides, multicouche

Profipress se combine avec Sanpress et Sanpress Inox – Viega valide les systèmes l’un pour l’autre, et les raccords en bronze ou bronze au silicium relient le tube cuivre au tube inox ; dans l’eau potable, la règle du sens d’écoulement s’applique (cuivre placé en aval de l’inox : sans risque, voir Installation mixte). Les transitions à filetage intérieur ou extérieur selon EN 10226-1 mènent à la robinetterie et aux raccords filetés, les transitions à brides au système à brides, et des pièces de transition vers Raxofix et d’autres systèmes multicouches desservent l’étage.

Ce que Profipress n’est pas : Sanpress, Sanha-Press et les systèmes de chauffage

Sanpress utilise les mêmes raccords en bronze et bronze au silicium, mais un tube inox 1.4401/1.4521 – le choix entre les deux est une question de matériau du tube (cuivre ou inox), pas de raccord. SANHA-Press est le système à sertir sur cuivre de Sanha, avec raccords en cuivre (Cu-DHP) et les variantes gaz et solaire ; il a son propre profil (SA, V, M) et ne se mélange pas avec Profipress – nous le proposons sur commande. Temponox et Prestabo sont des systèmes de chauffage sans homologation eau potable ; qui pose Profipress dans le circuit de chauffage paie une homologation eau potable dont il n’a pas besoin là – dans le logement, cela reste souvent judicieux, car un seul système suffit pour les deux (voir De notre pratique).

Montage en bref

• Couper le tube à angle droit, ébavurer intérieur et extérieur ; marquer la profondeur d’emboîtement et la contrôler.
• Vérifier la bonne assise et l’état du joint, emboîter le tube jusqu’en butée.
• Sertir avec une machine à sertir validée par Viega et une mâchoire (12–54 mm) ou un anneau de sertissage avec mâchoire articulée (64 mm) ; ne jamais utiliser les profils d’autres fabricants.
• Essai d’étanchéité en eau ou à sec selon la fiche technique ZVSHK, procès-verbal à archiver – le SC-Contur ne révèle les points non sertis que lors de l’essai.
• Respecter les distances minimales entre raccords et jusqu’au cintrage selon la notice ; ne pas cintrer le tube dans la zone de sertissage.

Disponibilité chez Zickwolff

La norme indique des cotes. Ce qui figure ici, nous le proposons – sur stock ou sur commande ; ce qui est disponible, et à quel délai, nous le précisons sur demande. En tant que distributeur agréé Viega, nous tenons Profipress et Profipress G en stock dans les dimensions du tableau, avec le tube cuivre selon EN 1057 en barres et en couronnes. Profipress S, nous l’approvisionnons via Viega.
